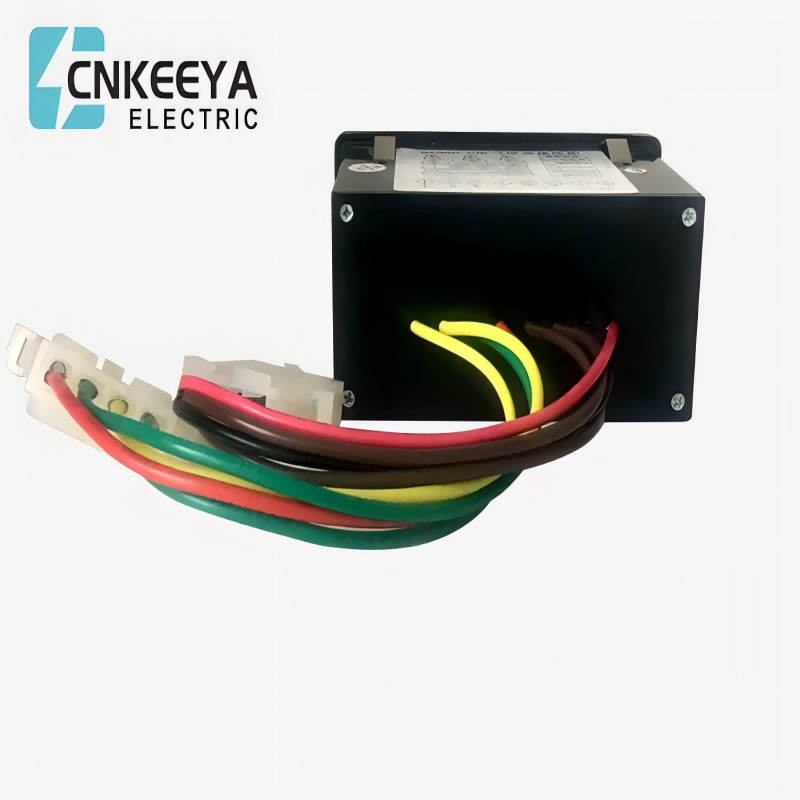

DXN8D-11/T4S

DXN8D-11/QT4S CC 24 V

Un display live è un tipo di dispositivo di sicurezza installato direttamente sulle apparecchiature elettriche interne per visualizzare visivamente se l'apparecchiatura elettrica dispone di tensione operativa. Quando il dispositivo è alimentato, la finestra di visualizzazione del monitor lampeggia per avvisare che l'apparecchiatura ad alta tensione è sotto tensione e non viene visualizzata alcuna indicazione quando non c'è alimentazione.

Questa serie di dispositivi è generalmente installata su sbarre di ingresso, interruttori automatici, trasformatori principali, quadri, apparecchi compositi GIS e altri luoghi in cui è necessario visualizzare se sono sotto tensione o meno, per prevenire malfunzionamenti elettrici. Questa serie di dispositivi deve essere conforme allo standard DL/T 538-2006 "Dispositivi di visualizzazione live ad alta tensione" nel settore energetico della Repubblica popolare cinese. Capace di affidabilità, economia, adattabilità e funzionalità completa.

Principio di funzionamento

Questo dispositivo utilizza il principio dell'accoppiamento del campo elettrico tra campi elettrici ad alta tensione e sensori per eseguire misurazioni induttive (senza contatto) a distanza di sicurezza. Il suo principio di funzionamento è mostrato nella Figura 1. Il dispositivo di blocco del display live ad alta tensione è costituito da due parti: un sensore e un display. Ci sono quattro sensori, che sono allineati rispettivamente con i corpi vivi trifase di "A, B, C, D" e la terra. Non hanno alcun contatto diretto con il corpo vivo ad alta tensione e mantengono una certa distanza di sicurezza. Riceve il segnale del campo elettrico del corpo vivo ad alta tensione e lo trasmette al display per il confronto e il giudizio;

Quando il dispositivo o la rete testata è sotto tensione, le spie trifase "A, B, C" sono accese, la spia "Funzionamento" è spenta e viene emesso un segnale di blocco forzato.

Quando il dispositivo o la rete testata non è alimentata, le spie trifase "A, B, C" si spegneranno, la spia "Funzionamento" si accenderà e il segnale di blocco verrà rilasciato, consentendo il funzionamento del dispositivo. Il dispositivo adotta il controllo della separazione di fase e, quando una fase viene caricata, lampeggia un allarme ed emette un segnale di blocco forzato.

Quando il monitor perde l'alimentazione di controllo, emette un segnale di blocco forzato per mantenere lo stato di blocco. Il monitor è dotato di una funzione di "autocontrollo", in grado di rilevare automaticamente vari moduli funzionali di sensori e display. In caso di malfunzionamento del dispositivo, la spia di "alimentazione" rimarrà accesa, la spia di "funzionamento" non si accenderà e verrà sempre emesso un segnale di blocco forzato per mantenere lo stato bloccato.

Un display live è un tipo di dispositivo di sicurezza installato direttamente sulle apparecchiature elettriche interne per visualizzare visivamente se l'apparecchiatura elettrica dispone di tensione operativa. Quando il dispositivo è alimentato, la finestra di visualizzazione del monitor lampeggia per avvisare che l'apparecchiatura ad alta tensione è sotto tensione e non viene visualizzata alcuna indicazione quando non c'è alimentazione.

Utilizzo dell'attrezzatura

Questa serie di dispositivi è generalmente installata su sbarre di ingresso, interruttori automatici, trasformatori principali, quadri, apparecchi compositi GIS e altri luoghi in cui è necessario visualizzare se sono sotto tensione o meno, per prevenire malfunzionamenti elettrici. Questa serie di dispositivi deve essere conforme allo standard DL/T 538-2006 "Dispositivi di visualizzazione live ad alta tensione" nel settore energetico della Repubblica popolare cinese.

Caratteristiche dell'attrezzatura

Affidabilità: i sensori induttivi (senza contatto) possono rilevare se il circuito è sotto tensione oltre una distanza di sicurezza, con direzionalità ovvia, elevata sensibilità, sicurezza e affidabilità.

Economia: il sensore non entra in contatto diretto con il corpo carico e non è necessario effettuare test di scarica parziale durante l'installazione e la manutenzione. È semplice, conveniente, ha bassi costi di manutenzione e ha una lunga durata.

Completamente funzionale: ha funzioni come display flash, autocontrollo e attivazione del circuito di blocco forzato, svolgendo davvero il ruolo di blocco forzato a tutto tondo.

Adattabilità: con forme diverse, può essere ampiamente utilizzato in vari luoghi come apparecchi combinati GIS interni ed esterni e quadri.
