Unità principale ad anello isolato solido

In qualità di fornitore leader in Cina, Keeya è specializzato nella fornitura di soluzioni all'avanguardia con la sua unità principale ad anello isolato solido. I nostri prodotti di alta qualità sono un esempio di affidabilità ed efficienza nella distribuzione elettrica. Con un impegno per l'eccellenza, Keeya è una fonte affidabile di unità principali ad anello avanzate, fornendo soluzioni che soddisfano le esigenze in evoluzione del settore. Collabora con noi per prodotti e servizi di prim'ordine nel campo delle unità principali ad anello con isolamento solido.

Modello: GTXGN□-12

Invia richiesta

Descrizione del prodotto

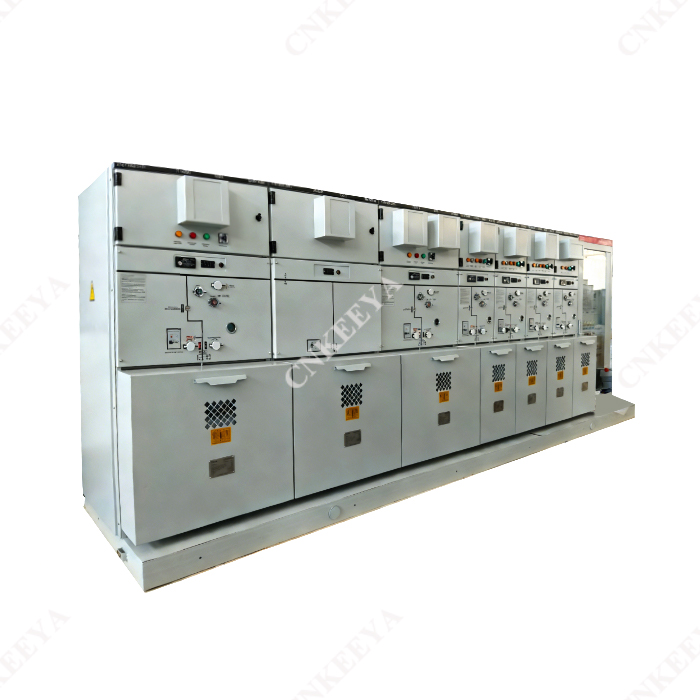

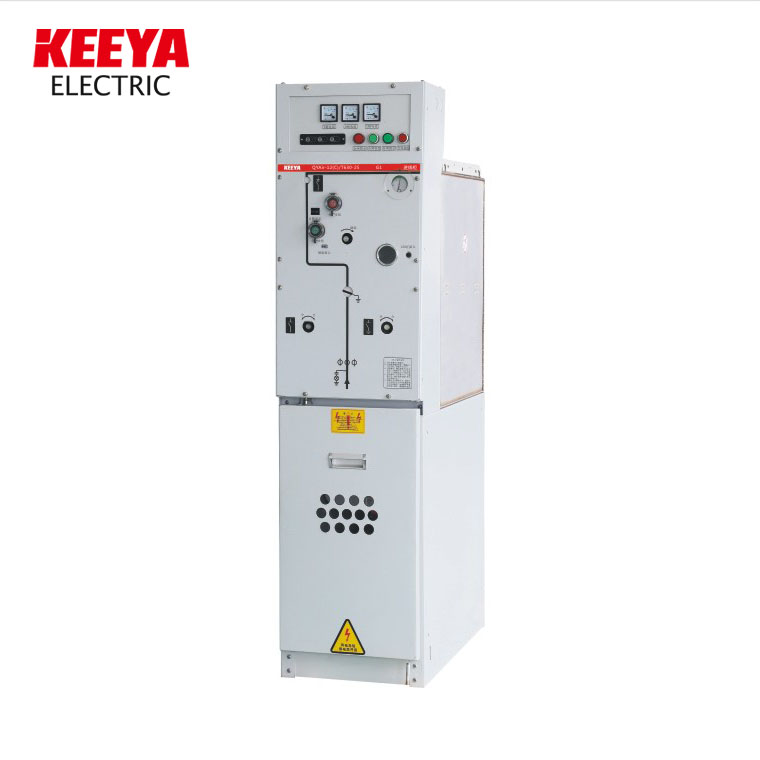

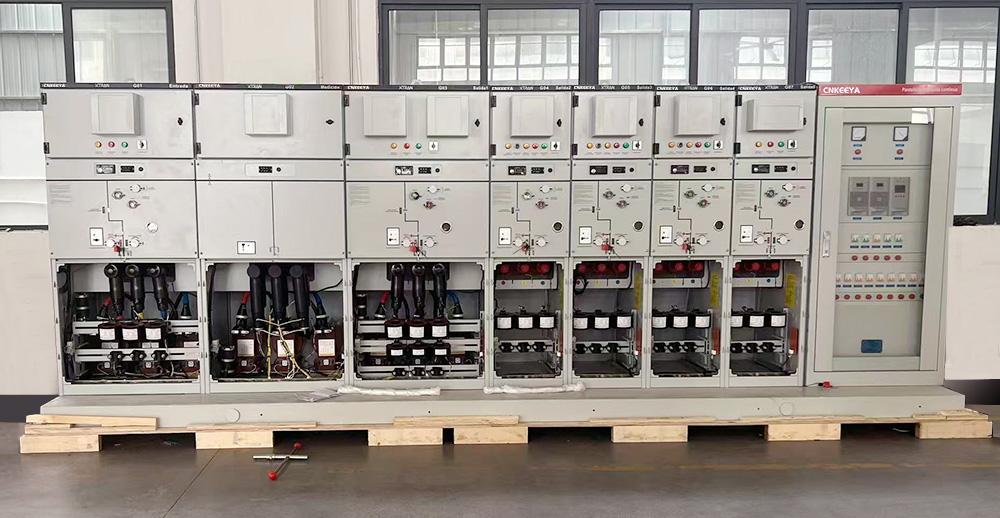

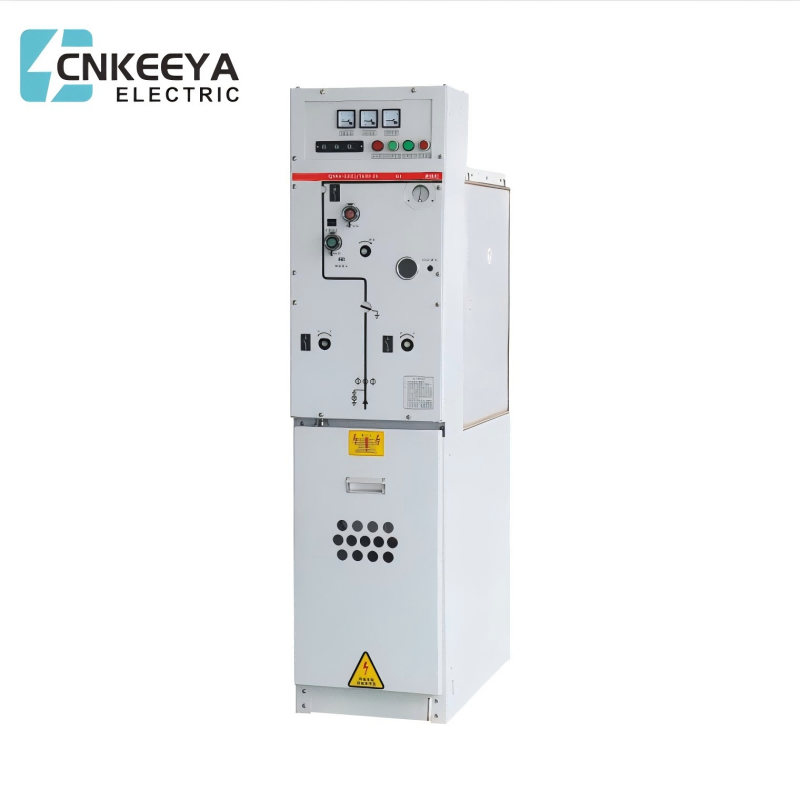

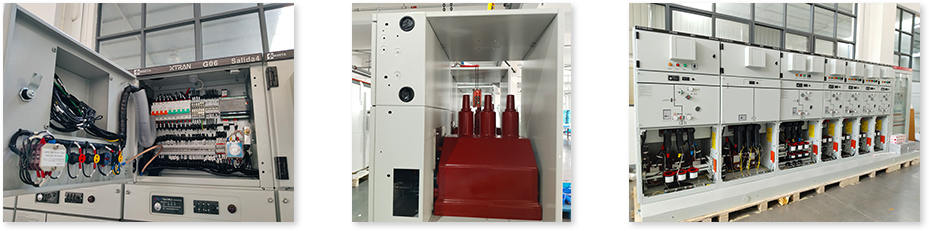

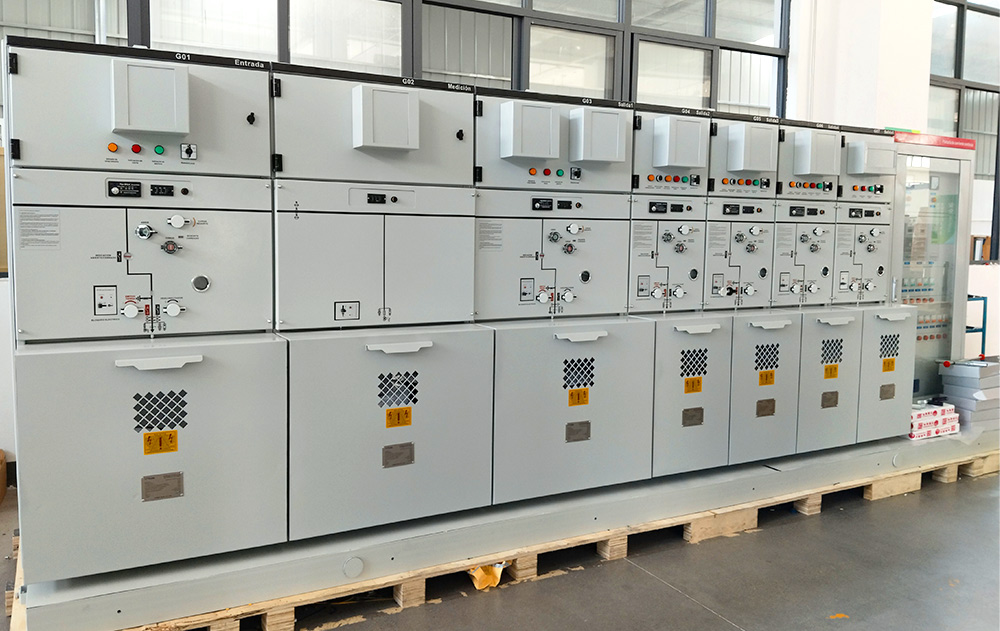

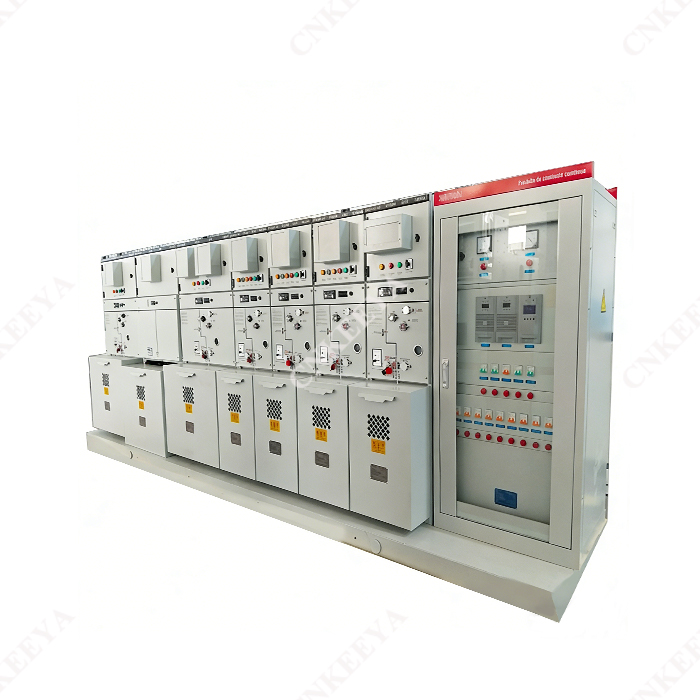

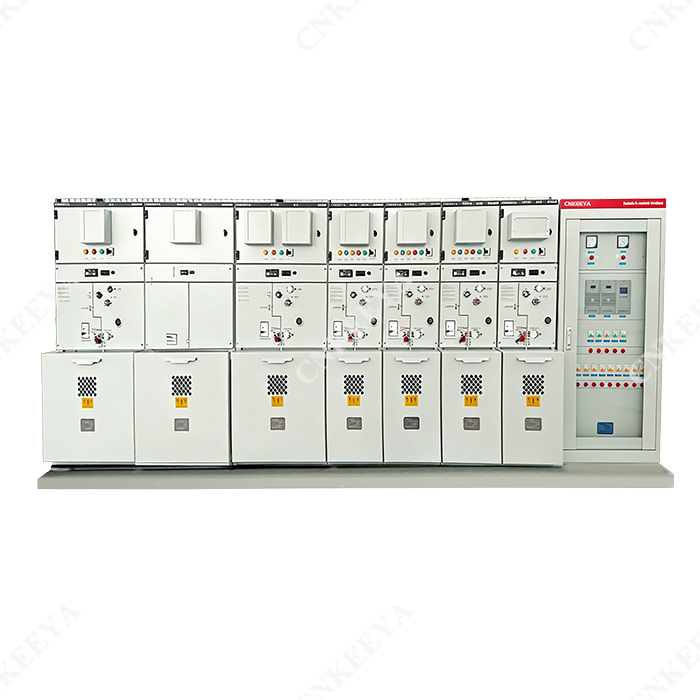

Keeya, un fornitore affidabile con sede in Cina, è specializzato nella fornitura di unità principali ad anello isolate solide di alta qualità per soluzioni di distribuzione elettrica efficienti e affidabili. L'unità principale ad anello isolato solido GTXGN □-12 è una nuova generazione di unità principale ad anello isolante composito di protezione ambientale sviluppata dalla nostra azienda. È composto principalmente da tre parti, vale a dire unità V (unità interruttore automatico), unità C (unità interruttore di carico), unità F (unità combinata), ciascuna unità può essere utilizzata da sola o può anche essere estesa liberamente, la sua struttura è divisa in parti intelligenti sala strumenti di controllo, meccanismo operativo e parte primaria, la sala strumenti può eguagliare la protezione del microcomputer (controller), utilizza un meccanismo di funzionamento a molla e la parte primaria adotta il processo gel automatico di APG, l'interruttore di isolamento e la camera di estinzione dell'arco sono completamente racchiuso nella resina epossidica e un giunto speciale viene utilizzato per collegare il bus.

La camera di estinzione dell'arco adotta uno speciale materiale di contatto in rame e cromo: contatto Peld magnetico longitudinale di tipo R e un processo di sigillatura completo una tantum. La capacità e la stabilità della corrente di cortocircuito, la durata elettrica, l'aumento della temperatura e il livello di isolamento di questa camera di estinzione dell'arco sono (materiale di contatto in rame e alluminio, struttura del contatto Peld magnetico longitudinale a forma di tazza e processo di sigillatura una tantum incompleto) erano ovviamente migliorato rispetto al precedente. Il meccanismo di funzionamento adotta il meccanismo di funzionamento elastico che è integrato con l'interruttore, ovvero l'interruttore di isolamento e il meccanismo di funzionamento elastico dell'interruttore principale sono integrati, che può convenientemente realizzare l'interblocco, e le parti del meccanismo sono meno, riducendo i collegamenti di trasmissione non necessari con elevata affidabilità e il funzionamento elettrico può essere installato in base alle esigenze degli utenti.

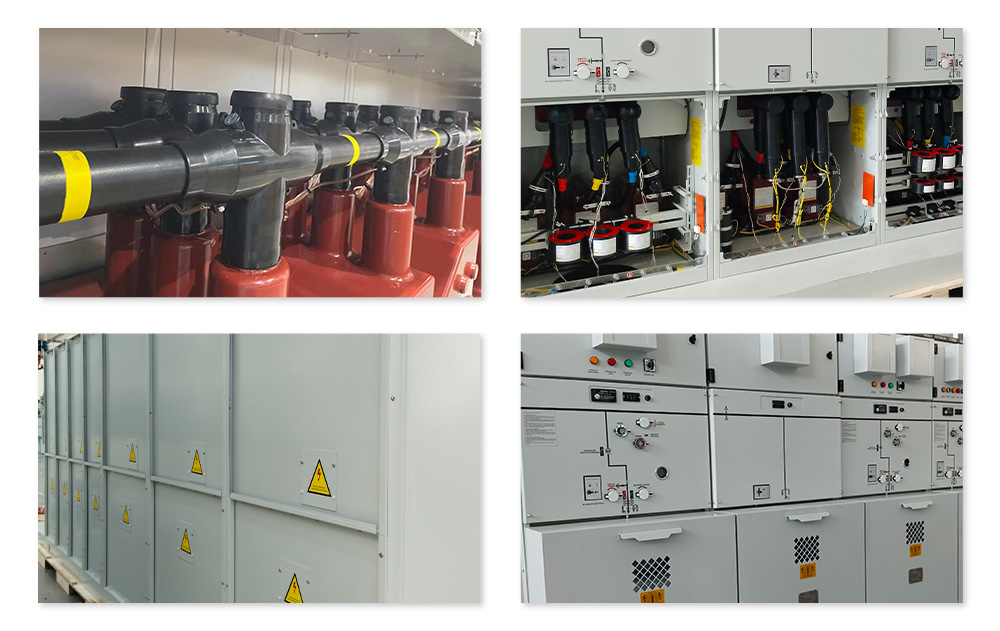

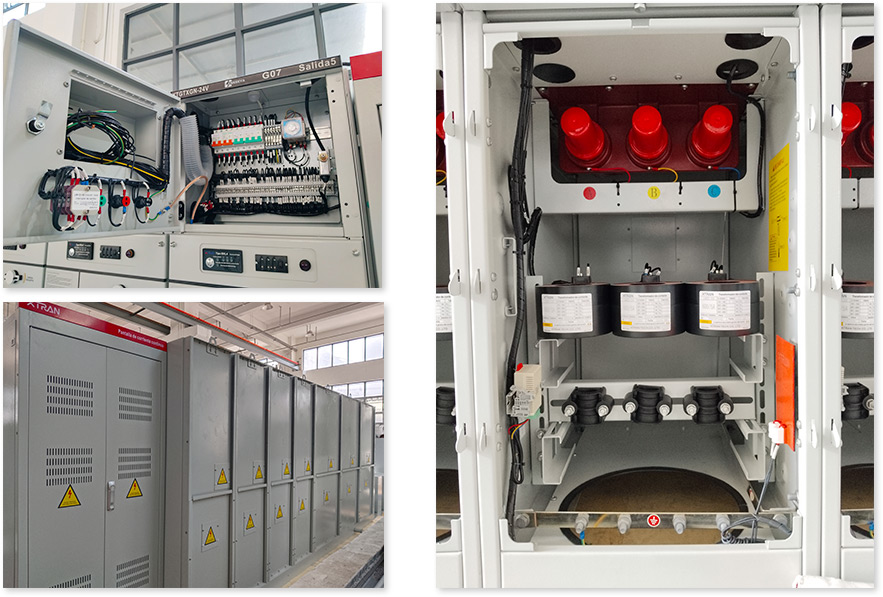

Quadro completamente chiuso e isolato in modo solido: adotta materiale isolante solido come mezzo isolante principale e connessione conduttiva. Dopo che l'interruttore di isolamento, l'interruttore di messa a terra, il bus principale, il bus di diramazione e altri circuiti elettrici dominanti sono stati singoli o combinati, il mezzo isolante solido viene avvolto e confezionato in uno o più moduli con determinate funzioni, che possono essere ricombinati o espansi con isolamento completo e prestazione di tenuta completa. Il meccanismo a tre stazioni può aprire e chiudere la corrente di carico e può anche realizzare il funzionamento manuale ed elettrico.


Condizioni di servizio

● Temperatura ambiente: -45℃+45℃

● Umidità: media relativa massima ≤95%, media mensile ≤90%

● Altitudine: ≤4000 metri

● Capacità sismica: 8 gradi

● Grado di protezione: IP67 per tubo fusibile con corpo elettrificato, involucro del quadro elettrico IP3X


Norma esecutiva

GTXGN □-12

Unità principale ad anello isolato solido

● IEC 62271-1-2017 Apparecchiature di manovra e controllo ad alta tensione, parte 1: specifiche comuni

● IEC 620071-200-2003 Apparecchiature di manovra e controllo ad alta tensione-parte 200: Apparecchiature di manovra e controllo CA con involucro metallico per tensioni nominali superiori a 1 kV e fino a 52 kV inclusi

● GB3906-2006 Quadri e apparecchiature di controllo con involucro metallico a corrente alternata per tensione nominale superiore a 3,6 kV e fino a 40,5 kV inclusi

● GB/T11022-2011 Specifiche comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione

● GB1984-2014 Interruttori automatici a corrente alternata ad alta tensione

● GB1985-2014 Sezionatori e sezionatori di terra in corrente alternata ad alta tensione

● GB3804-2017 Interruttori in corrente alternata ad alta tensione per tensione nominale superiore a 3,6 kV e inferiore a 40,5 kV

● DL/T404-2018 Quadri e apparecchiature di controllo con involucro metallico a corrente alternata per tensioni nominali superiori a 3,6 kV e fino a 40,5 kV inclusi

● Q/GDW730-2012 Specifiche per unità principali ad anello con isolamento solido da 12 kV


Parametro tecnico

Parametro tecnico del quadro

Articolo

Unità

Valore

Tensione nominale

KV

12

Frequenza nominale

Hz

50

Corrente nominale

A

630

1250


Livello di isolamento nominale

Tensione di tenuta a frequenza industriale

Distanza isolante

KV

48

Fase fase

KV

42

Fase-terra

KV

42

Tensione di tenuta all'impulso di un fulmine

Distanza isolante

KV

85

Fase fase

KV

75

Fase-terra

KV

75

(1s)Corrente di interruzione nominale di cortocircuito

IL

25

31.5

(4s)Corrente nominale di breve durata

IL

25

31.5

(1p)Corrente nominale di tenuta di picco

IL

63

80

(1 mA) Corrente di cortocircuito nominale (picco) (1 mA)

IL

63

80

Livello di protezione dell'involucro


IP4X

Modalità di funzionamento


Tipo di accumulo di energia a molla


Sicurezza e tutela dell'ambiente

Distanza di isolamento visivo del coltello isolante

Di fronte all'armadio è presente un'evidente finestra visiva per la distanza di isolamento, che può visualizzare la posizione di isolamento ON, la posizione di isolamento OFF e la posizione di messa a terra ON. Sono disponibili tre posizioni di lavoro, comode e sicure per il personale in loco per controllare e determinare la posizione del coltello isolante.


Design ad arco interno

Valvola di pressione dell'arco interno: quando si forma un arco all'interno del prodotto, la pressione verrà rilasciata dalla valvola di rilascio della pressione e l'arco verrà scaricato nello scivolo del cavo per evitare lesioni accidentali all'operatore.


Protezione dell'ambiente

Dimensione del contorno

Modello

Larghezza (mm)

Profondità (mm)

Altezza (millimetro)

Armadio interruttore automatico (V mobiletto)

400

887

1450

Armadio elettrico di carico (armadio C)

400

887

1450

Armadio combinato con fusibili (F mobiletto)

500

887

1450

)Armadio di dosaggio (M mobiletto)

750

887

1450

Armadio di sollevamento, armadio a collegamento diretto (armadio D)

400

887

1450

Armadio del trasformatore di tensione (PT mobiletto)

400

887

1450

Armadio di sollevamento dell'interruttore del carico (armadio SL)

800

887

1450

Armadio di sollevamento dell'interruttore automatico (armadio SV)

800

887

1450
