Unità principale dell'anello

In una rete di distribuzione, le unità principali dell'anello svolgono un ruolo vitale nello stabilire connessioni. Creano un ciclo collegando gli alimentatori, supervisionando e identificando eventuali guasti o malfunzionamenti alle estremità del trasformatore di alimentazione e di distribuzione. Ciò garantisce un alimentatore senza soluzione di continuità e ininterrotto all'utilità con caduta di tensione minima, garantendo una fonte affidabile di elettricità.

Definizione dell'unità principale ad anello (RMU)

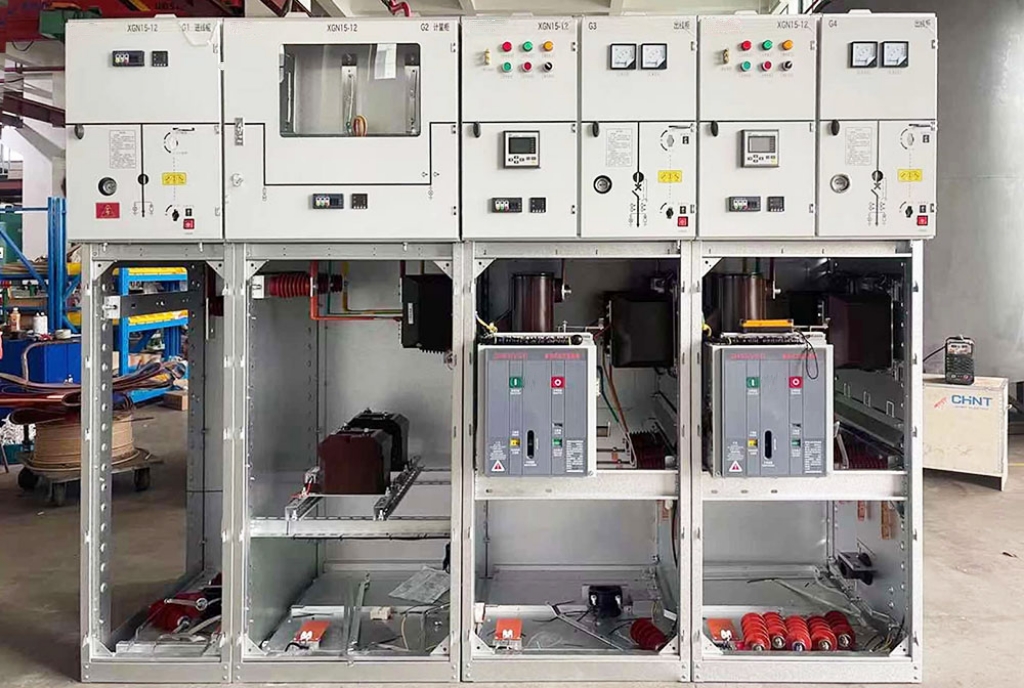

L'armadio RMU (unità principale dell'anello), noto anche come armadio di media tensione, è un apparato elettrico completo progettato per interconnettere, misurare e incorporare un interruttore di tipo fisso con capacità di protezione del trasformatore.

Questi armadi sono caratterizzati dalla loro dimensione compatta, elevata affidabilità, caratteristiche di sicurezza, facilità di manutenzione e opzioni di sostituzione e di espansione diretta. A seconda delle esigenze specifiche, le RMU sono offerte in varie configurazioni di tensione, soddisfacenti ai requisiti di installazione sia interni che esterni.

Struttura di un'unità principale ad anello (RMU)

L'armadio RMU è strutturato con distinti scomparti del cavo di uscita e di ingresso, che sono collegati dall'isolamento di interruttori e cavi che si estendono ai trasformatori attraverso l'uso di interruttori di carico e fusibili protettivi.

In sostanza, i componenti dell'interruttore, che includono interruttori di carico, macchinari di taglio, coltelli a terra, barre e terminali, sono alloggiati in modo sicuro all'interno di un serbatoio di gas SF6 costruito da un materiale altamente resistente a fattori ambientali come sporco, petrolio e grasso, garantendo la prevenzione della corrosione.

I mobili RMU sono progettati con compartimenti separati che sono entrambi interconnessi e divisi. Questi armadi aderiscono agli standard RMU, disponibili in configurazioni con due, quattro o sei compartimenti, a seconda dei requisiti specifici delineati dal cliente.

Storicamente, l'approccio prevalente per la salvaguardia dei trasformatori di media/bassa tensione nelle griglie di distribuzione ha comportato la combinazione comune di fusibili e coltelli taglietri. Questo metodo era noto per la sua semplicità ed efficacia in termini di costi. Al contrario, gli interruttori erano in genere riservati per le stazioni ad alta tensione (HV/MV), piuttosto che essere ampiamente utilizzati nelle stazioni di media/bassa tensione (MV/LV).

Alcune caratteristiche degli ingranaggi di interruttore RMU sono le seguenti:

- Compatto e sigillato, presenta un'impronta ridotta con isolamento per una maggiore sicurezza.

- Progettato per sistemi 11kV/33KV, tipicamente classificati a 630 A con una valutazione di interruzione da 21KA.

- Dotato di tre opzioni di isolamento: petrolio, aria e isolamento del gas SF6 ampiamente adottato.

- In genere configurato con due linee in arrivo e una in uscita e viceversa.

- Include dispositivi protettivi e di misurazione distinti per la funzionalità aggiunta.

- Adatto per applicazioni sia interne che esterne, fornendo versatilità nell'installazione.

- Mitiga i pericoli legati al fuoco, dando la priorità alla sicurezza in funzione.
