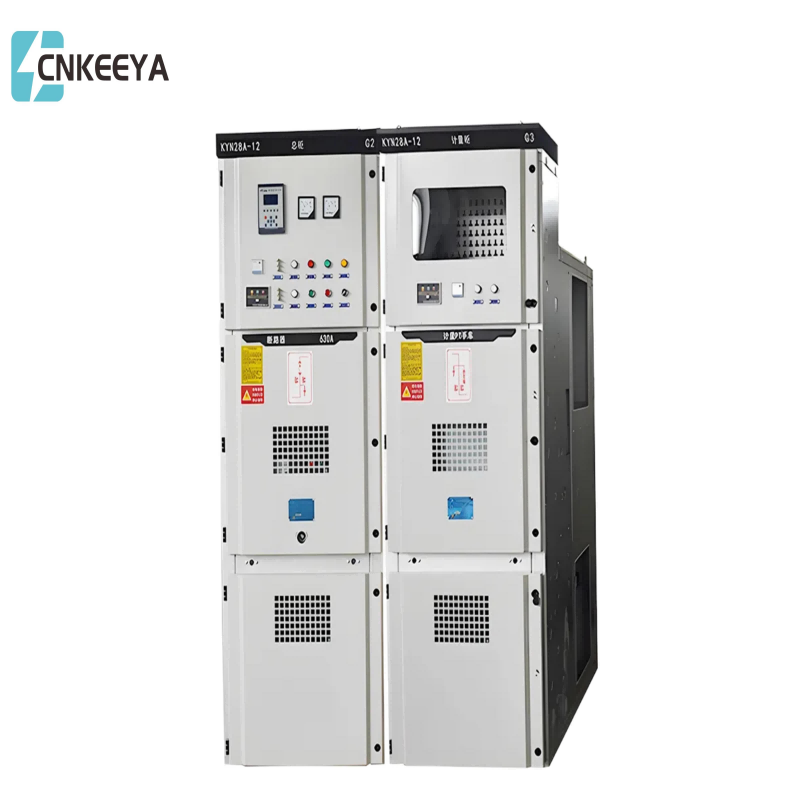

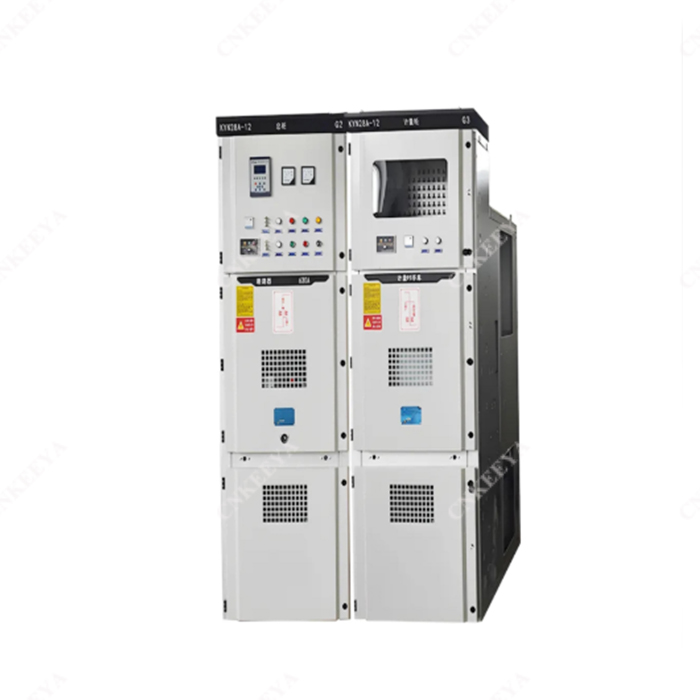

Quadro KYN28-24KV
  • Quadro KYN28-24KVQuadro KYN28-24KV

Quadro KYN28-24KV

Keeya, un produttore rispettabile nel settore elettrico, presenta con orgoglio il quadro KYN28-24KV, una soluzione di alta qualità progettata per una distribuzione ottimale dell'energia. Il nostro impegno per il rapporto costo-efficacia è evidente nel prezzo competitivo di questo quadro.

Modello: KYN28-24KV

Invia richiesta

Descrizione del prodotto

In qualità di produttori, Keeya dà la priorità alla fornitura di prodotti di prima qualità a un prezzo basso, garantendo che i nostri clienti traggano vantaggio sia dalla qualità che dalla convenienza. Il quadro KYN28-24KV testimonia il nostro impegno nel fornire soluzioni convenienti senza compromettere le prestazioni, rendendolo la scelta preferita per coloro che cercano opzioni di quadro affidabili ed economiche in diverse applicazioni.


Questo prodotto è conforme ai seguenti standard: GB3906-20063.6-40.5KV AC quadri e apparecchiature di controllo con custodia in metallo*, GB/T11022 Requisiti tecnici comuni per apparecchiature di manovra e controllo ad alta tensione', IEC62271200 AC quadri e apparecchiature di controllo con custodia in metallo con tensione nominale superiore a 1 kV e inferiore a 52', DL/T404 'Condizioni tecniche per l'ordinazione di quadri elettrici ad alta tensione CA per interni'.


KYN28-24

Quadro CA blindato rimovibile con custodia in metallo

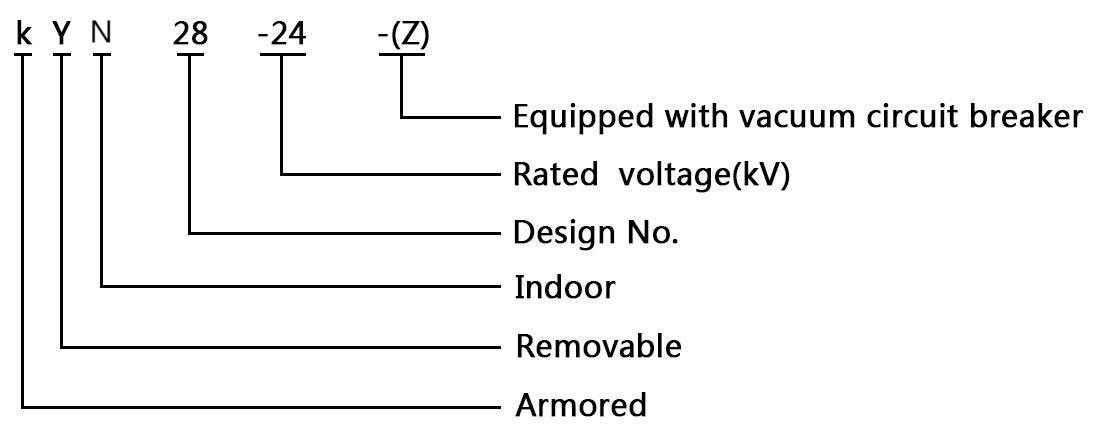

Modello e significato


Condizioni di servizio

Temperatura dell'aria ambiente: temperatura massima 40 ℃, temperatura minima -15 ℃;

● Umidità relativa: media giornaliera non superiore al 95%, pressione di vapore media giornaliera non superiore a 2,2 kPa, media mensile non superiore al 90%, pressione di vapore media mensile non superiore a 1,8 kPa;

● Altitudine: 1000 me inferiore;

Intensità del terremoto: non più di 8 gradi;

● L'aria circostante deve essere priva di gas corrosivi o infiammabili, vapore acqueo e altro inquinamento evidente;

● Non sono presenti vibrazioni violente e frequenti;

Per un utilizzo superiore alle normali condizioni ambientali specificate in GB3906, è necessario negoziarlo tra l'utente e il produttore.


Parametro tecnico

Articolo

Unità

Valore

Valutato voltaggio

kV

24

Valutato frequenza

Hz

50

Corrente nominale dell'interruttore

A

630,1250,1600,2000,2500,3150,4000

Valutato corrente del quadro elettrico

A

630,1250,1600,2000,2500,3150,4000

Corrente dinamica nominale (4s)

kA

16,20,25,31.5,40,50

Corrente costante nominale (picco)

kA

40,50,63,80,100,125

Corrente di interruzione nominale di cortocircuito

kA

16,20,25,31.5,40,50

Realizzazione di cortocircuiti nominali attuale

kA

40,50,63,80,100,125


1 min di tensione di tenuta alla frequenza industriale

Polo-polo, polo-terra

kV

65

Attraverso distanza isolante

kV

79

Impulso fulmineo

resistere tensione (picco)

Polo-polo, polo-terra

kV

125

Attraverso distanza isolante

kV

145

Livello di protezione


IP4X per custodia, IP2X per locale di isolamento e locale interruttore aperto

Nota: la capacità di cortocircuito del TA deve essere considerata separatamente.


KYN28-24

Quadro CA blindato rimovibile con custodia in metallo

Caratteristica strutturale del prodotto

Struttura del quadro (vedi Figura 1).

Struttura assemblata, armatura completamente metallica, ampia soluzione di combinazione.

● Il corpo dell'armadio è realizzato in alluminio importato e lamiera di acciaio sottile rivestita in zinco, lavorato dalla macchina utensile MINGE, adottando un'avanzata tecnologia di piegatura multi-bordo, collegata con rivetti e bulloni ad alta resistenza, con alta precisione, leggero, ad alta resistenza e forte versatilità delle parti.

● Può essere equipaggiato con la serie VS1-24 o con l'interruttore sottovuoto importato della serie VD4, con ampia applicabilità, alta affidabilità e lunghi anni senza manutenzione.

● Il carretto è dotato di posizioni di lavoro e di prova e ciascuna posizione è dotata di dispositivi di posizionamento e visualizzazione, sicuri e affidabili.

● Tutti i tipi di carretti possono essere modificati in base a blocchi modulari, garantendo che carretti con le stesse specifiche possano essere liberamente intercambiabili e che carretti con specifiche diverse non possano mai entrare.

● Modalità di installazione dell'interruttore di terra

a.Installato nella parte centrale dell'armadio (tipo a montaggio frontale) per comodità di manutenzione fronte-retro dell'armadio.

b.Installato sul retro dell'armadio (tipo posteriore) per risparmiare spazio contro il muro.

● Metodo di installazione del trasformatore di corrente:

a.Installato nella parte anteriore della sala cavi sul retro dell'armadio.

b.Sollevato nella parte inferiore della grande piastra di piegatura.

● Nella sala cavi possono essere installati fino a 9 cavi unipolari.

● Ciascuna stanza ad alta pressione dispone di un canale di scarico della pressione per garantire la sicurezza personale.

● Il dispositivo di interblocco altamente affidabile soddisfa pienamente i requisiti di sicurezza della "prevenzione cinque".

● Il carretto viene trasportato da un camion speciale, leggero e flessibile nel funzionamento.

● Le porte anteriore e posteriore sono dotate di finestre di osservazione, che possono facilmente osservare lo stato di funzionamento dei componenti interni.


KYN28-24

Quadro CA blindato rimovibile con custodia in metallo

Dimensioni del contorno del quadro elettrico

KYN28-24

A. Stanza degli autobus

B. Locale per il trasporto degli interruttori automatici

C. Sala cavi

D. Sala strumenti relè

1. Custodia

2. Autobus di filiale

3. Boccola dell'autobus

4. Autobus principale

5. Contatto fisso

6. Scatola contatti fissa

7. Trasformatore di corrente

8. Interruttore di terra

9. Cavo

10. Arrestatore

11. Messa a terra del bus principale

12. Piastra divisoria assemblata

13. Piastra divisoria (valvola)

14. Spina secondaria

15. Carrello con interruttore automatico

16. Dispositivo di riscaldamento

17. Piastra divisoria orizzontale di tipo rimovibile

18. Meccanismo di azionamento dell'interruttore di terra

19. Piastra di base

20.Dispositivo di limitazione della pressione

21. Scanalatura del conduttore di controllo


Istruzioni per l'ordinazione

● Numero di disegno della soluzione del circuito principale, scopo e disegno del sistema unifilare, tensione nominale, corrente nominale, corrente di interruzione nominale di cortocircuito, disposizione della sala di distribuzione e disposizione del quadro e disegno di conPgurazione, ecc.

● Requisiti delle funzioni di controllo, misurazione e protezione del quadro e altri requisiti dei dispositivi di bloccaggio e automatici.

● Modello, specifiche e quantità dei principali componenti elettrici nel quadro.

● Se è necessario un collegamento alla sbarra tra il quadro o l'armadio della linea di ingresso, devono essere forniti requisiti specifici quali la capacità di carico nominale della sbarra, la luce della sbarra e l'altezza da terra.

● Il quadro utilizzato in condizioni ambientali particolari deve essere specificato al momento dell'ordine.
