In qualità di fornitore leader in Cina, Keeya è specializzato nella fornitura di soluzioni personalizzate per infrastrutture elettriche avanzate, esemplificate dai quadri KYN28-12KV. Questo quadro all'avanguardia riflette l'impegno di Keeya per l'innovazione e soluzioni su misura nel settore della distribuzione di energia.
Progettato con precisione e rispettando elevati standard di qualità, il quadro KYN28-12KV testimonia l'esperienza di Keeya nel fornire soluzioni adattabili e affidabili per diverse applicazioni elettriche. Con particolare attenzione alla personalizzazione, Keeya garantisce che i propri quadri soddisfino le specifiche e i requisiti unici dei clienti, contribuendo alla resilienza e all'efficienza dei moderni sistemi elettrici.

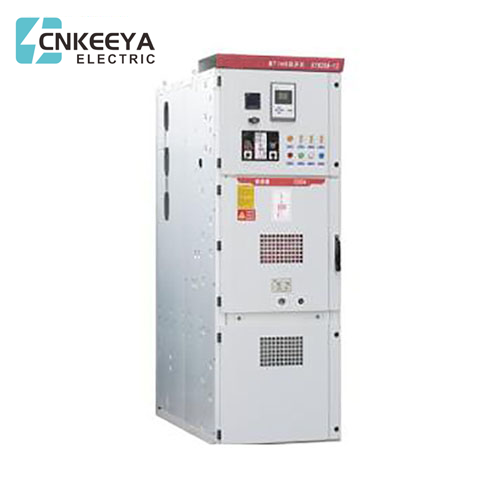

Il quadro chiuso in metallo rimovibile corazzato KYN28A-12 è adatto per la rete elettrica trifase CA 50Hz da 3,6-12KV, utilizzata per ricevere e distribuire energia elettrica, nonché per controllare, monitorare e proteggere il circuito. Può essere per gli standard di quadri e apparecchiature di controllo ad alta tensione, GB3906 GB3906-2006 Quadri e apparecchiature di controllo con involucro metallico a corrente alternata per tensione nominale superiore a 3,6 kV e fino a 40,5 kV inclusi DL 404 Condizioni dell'ordine alta tensione ca. interruttori automatici, prove di tipo e prove di routine. Ha anche una funzione anti-malfunzionamento perfetta e affidabile.
● Temperatura dell'aria ambiente: limite superiore +40℃, limite inferiore-10℃;
● Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;
● Altitudine: 1000 me inferiore;
● Intensità del terremoto: non più di 8 gradi;
● Invece di nessun rischio di pre o esplosione, nessun inquinamento grave, nessuna corrosione chimica e nessuna vibrazione violenta. Per un utilizzo superiore alle normali condizioni ambientali specificate in GB3906, è necessario negoziarlo tra l'utente e il produttore.
Il quadro metallico CA rimovibile corazzato KYN28A-12 (di seguito denominato quadro) è un nuovo prodotto progettato e sviluppato dalla nostra azienda sulla base dell'assorbimento della tecnologia di produzione avanzata in patria e all'estero. Può sostituire vari vecchi quadri chiusi in metallo, come KYN1-12, KYN2-12 e altri prodotti della serie.
Il prodotto presenta i seguenti evidenti vantaggi:
●L'involucro del prodotto è completamente assemblato con bulloni con elevata resistenza meccanica, che garantisce effettivamente che il prodotto sia pulito e bello, lo sportello dell'armadio è spruzzato con un rivestimento in plastica, con forte resistenza agli urti e resistenza alla corrosione. Il livello di protezione della custodia è IP4X (può essere modificato in piastra di ferro in base alle esigenze del cliente).
●L'interruttore di questo prodotto può essere equipaggiato con l'interruttore sottovuoto VD4 prodotto dalla società ABB e con l'interruttore di carico Pxed serie C3, e può anche essere equipaggiato con una varietà di interruttori automatici sottovuoto della serie domestica (come VS1, VH1, VK, Zn28) , che può sostituire i prodotti stranieri simili.
● Indipendentemente dal tipo di interruttore selezionato, è possibile garantire che la distanza di isolamento in aria del conduttore nudo sia maggiore di 125 mm e che l'isolamento composito possa essere maggiore di 60 mm. I suoi interruttori automatici presentano i vantaggi unici di lunga durata, minore manutenzione e dimensioni ridotte.
KYN28-12
Quadro CA blindato rimovibile con custodia in metallo
Il quadro è progettato secondo il quadro con involucro metallico in GB3906-91. Vedere la Figura 1 per la descrizione della struttura del quadro elettrico: il quadro elettrico è composto da un corpo fisso dell'armadio e da parti estraibili (denominate carretto). L'involucro dell'armadio e la piastra divisoria di ciascuna unità funzionale sono collegati tramite bulloni. Il livello di protezione della custodia del quadro è IP4X e il livello di protezione della porta della sala interruttori è IP2X quando la porta è aperta. Il quadro elettrico può essere dotato di carrello rompivuoto o interruttore a carico fisso. Dispone di linea aerea in entrata (in uscita), presa cavo e altre soluzioni funzionali. I quadri possono essere disposti in armadi doppi, vale a dire in doppia fila, schiena contro schiena o faccia a faccia.
Parametro tecnico del quadro
Articolo |
Unità |
Valore |
||||||
Tensione nominale |
kV |
3 |
6 |
7.2 |
12 |
|
|
|
Frequenza nominale |
Hz |
50 |
||||||
Corrente nominale dell'interruttore |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
Corrente nominale del quadro elettrico |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
(4S)Corrente nominale di breve durata (4s) |
kA |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
Corrente di picco nominale di tenuta (picco) |
kA |
40 |
50 |
63 |
80 |
100 |
125 |
|
Corrente di interruzione nominale di cortocircuito |
kA |
16 |
20 |
25 |
31.6 |
40 |
50 |
|
Corrente di cortocircuito nominale (picco) |
kA |
40 |
50 |
63 |
80 |
100 |
125 |
|
Livello di isolamento nominale |
1 min di tensione di tenuta alla frequenza industriale |
kV |
24 |
32 |
42 |
|||
Tensione di tenuta all'impulso di un fulmine |
kV |
40 |
60 |
75 |
||||
Livello di protezione |
P4X per custodia, IP2X per locale isolante e locale interruttore aperto |
UN. Trasferire il quadro in una posizione specifica in base ai requisiti e ai disegni tecnici. Se è presente una lunga fila di quadri (ad esempio più di 10 quadri), il lavoro di consolidamento dovrebbe iniziare dalla posizione centrale.
B. Utilizzare mezzi di trasporto specifici come gru o carrelli elevatori. Sono severamente vietati i piedi di porco a rotelle.
C. Estrarre il carrello dell'interruttore dal quadro e conservarlo altrove per tenerlo al sicuro.
D. Allentare i bulloni di fissaggio davanti all'abitacolo dell'autobus e rimuovere la piastra divisoria verticale 9.
e. Allentare i bulloni di fissaggio della piastra divisoria orizzontale 19 sotto il vano interruttore e rimuovere la partizione orizzontale.
F. Allentare e rimuovere la piastra di base 16.
G. Rimuovere le piastre di copertura 1 e 2 dal lotto delle linee di controllo sul lato sinistro del quadro. Rimuovere contemporaneamente la piastra di copertura della scanalatura della linea di controllo anteriore destra.
H. Installare i quadri uno per uno sulla base, compresi gli aspetti orizzontali e verticali, e l'irregolarità di installazione dei quadri non deve superare i 2 mm.
I. Quando il quadro è completamente combinato (giunto), può essere collegato all'acciaio del canale di base con viti di fondazione o saldato saldamente all'acciaio del canale di base mediante saldatura elettrica.
KYN28-12
A. Stanza degli autobus
B. Locale interruttore automatico
C. Sala cavi
D. Stanza del contatore
1. Custodia
1. Piastra limitatrice di pressione
1. Piastra di copertura del cavo di controllo
2. Autobus di filiale
3. Autobus
4. Dispositivo a contatto fisso
5. Contatto a molla
6. Coltello affilato
7. Trasformatore di corrente
8. Trasformatore di tensione
9. Piastra divisoria assemblata
10. Spina secondaria
11. Interruttore ausiliario
12. Pannello per tende scorrevoli
13. Carrello a mano estraibile
14. Meccanismo di azionamento del coltello a terra
15. Terminale di sigillatura del cavo
16. Il fondo
17. Meccanismo a vite
18. Mettere a terra il bus principale
19. Carico e scarico divisorio orizzontale
Si prega di specificare al momento dell'ordine:
● Numero della soluzione del circuito principale, scopo, schema del sistema unifilare, schema della disposizione e schema della disposizione della sala di distribuzione;
● Requisiti per le funzioni di controllo, misura e protezione dei quadri e di altri dispositivi di ritenuta e automatici;
● Tipologia, specifiche e quantità dei componenti elettrici nel quadro;
● Se è necessario un collegamento alla sbarra tra il quadro o l'armadio della linea di arrivo, devono essere forniti dati specifici quali la capacità di carico nominale della sbarra, la luce della sbarra e l'altezza da terra;
● I quadri utilizzati in condizioni ambientali particolari devono essere dettagliati al momento dell'ordine.
● Altri requisiti speciali.
