Interruttori fissi con custodia in metallo di tipo scatolato

Come produttori, la nostra enfasi sul rapporto costo-efficacia garantisce che i clienti ricevano prodotti di alta qualità senza compromettere il loro budget. Il quadro elettrico fisso con custodia in metallo di tipo box di Keeya esemplifica la nostra dedizione nel fornire soluzioni economiche ma robuste, rendendolo la scelta preferita per chi cerca soluzioni di quadri convenienti e affidabili in diverse applicazioni.

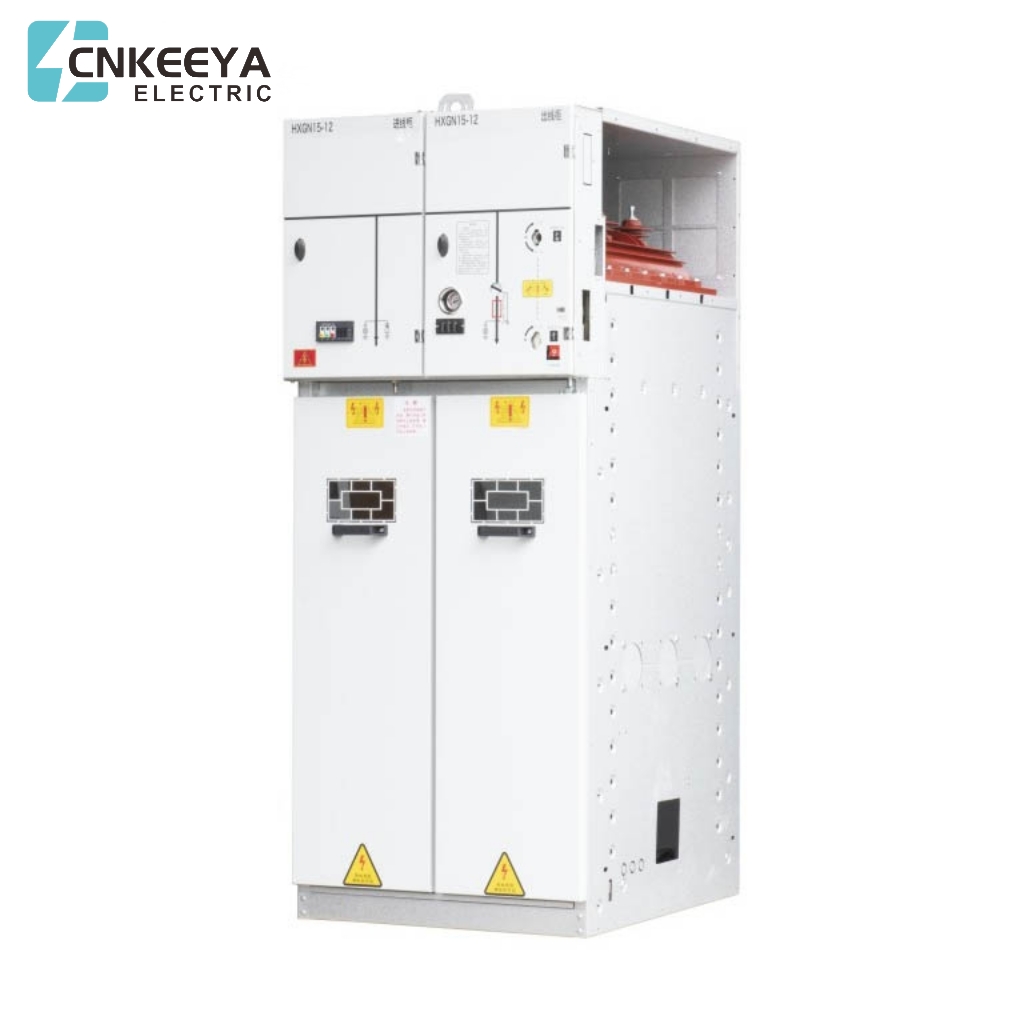

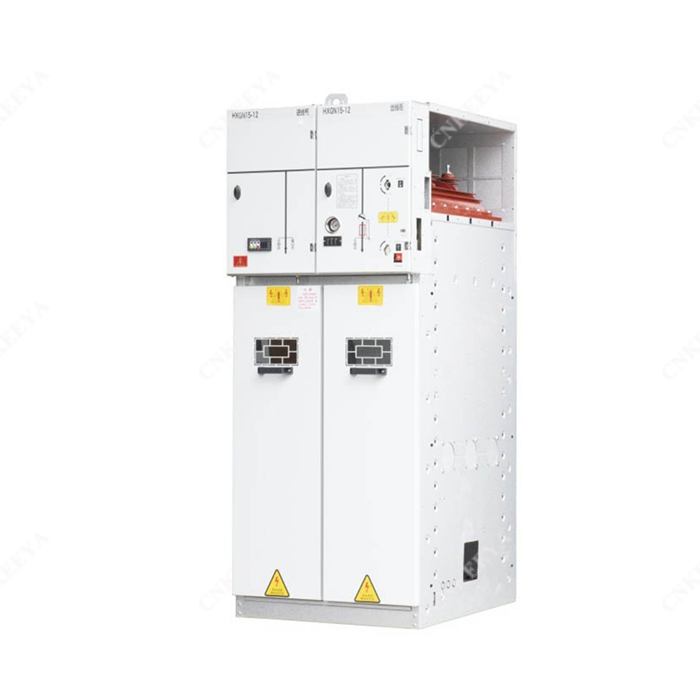

L'unità principale ad anello chiuso in metallo tipo scatola HXGN15-12 (unità principale in breve) è adatta per sistemi di alimentazione CA 50 Hz, 12 kV, ampiamente utilizzata nelle reti ad anello di cavi industriali e malvagi e nei terminali di alimentazione. Particolarmente adatto per piccole sottostazioni secondarie, stazioni di commutazione, distribuzione residenziale urbana, imprese industriali e minerarie, centri commerciali, aeroporti, metropolitane, produzione di energia eolica, ospedali, stadi, ferrovie e altri luoghi.

Condizioni di servizio

● Altitudine: ≤ 1000 m (requisiti speciali possono essere annotati al momento dell'ordine, attualmente ci sono 6 gruppi che operano ad un'altitudine di 5200 m).

● Temperatura ambiente: -35℃ ~+45℃, differenza di temperatura media giornaliera massima ≤ 25°C. L'umidità relativa media giornaliera non deve superare il 95% e l'umidità relativa media mensile non deve superare il 90%.

● Capacità sismica: 8 gradi.

● In assenza di forti vibrazioni e impatti e senza pericolo di corrosione chimica o esplosione.

Norma esecutiva

● GB3906-2006 Quadri e apparecchiature di controllo con involucro metallico a corrente alternata per tensione nominale superiore a 3,6 kV e fino a 40,5 kV inclusi

● Apparecchiature di manovra e controllo in c.a. IEC 60298 con custodia metallica per tensioni nominali superiori a 1 kV e fino a 52 kV inclusi

● GB/T 11022-2011 Specifica comune per gli standard di quadri e apparecchiature di controllo ad alta tensione

Caratteristiche del prodotto

Aspetto bello e compatto, il livello di protezione del guscio è superiore a IP3X dopo l'assemblaggio del mobile.

● Le unità superiore e inferiore sono modulari e facili da installare e manutenere.

● Il rack dell'armadio adotta una struttura rivettata per garantire la resistenza dell'armadio.

● Sala bassa tensione integrata per il montaggio di componenti secondari e sala contatori espandibile per il montaggio di più unità di protezione secondaria. Sono disponibili canali di scarico della pressione per l'installazione.

● Adotta un interruttore di carico isolato in gas SF6 esente da manutenzione, con buona efficienza economica e affidabilità. Facile da usare.

● Con un dispositivo di interblocco di pre-prevenzione completo, elevate prestazioni di installazione.

HXGN15-12

Quadri fissi scatolati con custodia metallica

Struttura del prodotto

● La struttura complessiva

● L'unità principale dell'anello è composta da sala autobus, sala interruttori di carico (o sala interruttori), sala cavi, macchinari operativi, meccanismo di interblocco e sala di controllo a bassa tensione, nonché circuiti di misurazione. Ogni vano è separato da piastre in acciaio per evitare guasti al locale adiacente.

● Sala autobus

La sala bus è disposta nella parte superiore del quadro, dove le bus principali sono collegate tra loro e percorrono l'intera fila di quadri. I bus sono disposti orizzontalmente e possono essere facilmente ampliati.

● Sala interruttori principale

a.Stanza dell'interruttore del carico: è presente un interruttore del carico nella stanza dell'interruttore del carico. Il guscio dell'interruttore del carico è realizzato in resina epossidica, riempito con gas SF6 come mezzo isolante e estinguente dell'arco. All'estremità anteriore dell'albero operativo, è presente sono due terminali in plastica trasparente stampata a caldo, attraverso i quali è possibile osservare lo stato del contatto. Il misuratore di densità del gas SF6 o il misuratore di densità del gas con contatto di allarme possono essere installati nella sala interruttori in base alle esigenze del cliente

b. Sala interruttori: la sala interruttori si trova al centro del quadro, che può essere equipaggiato con speciali interruttori automatici in vuoto o interruttori automatici SF6 in base alle esigenze del cliente. Il suo potere di interruzione può soddisfare le normali operazioni di commutazione e rete secondaria e interruzione della corrente elettrica di cortocircuiti ecc. in circostanze particolari. Gli interruttori automatici in vuoto sono particolarmente adatti per sistemi di rete frequenti. L'interruttore è dotato di meccanismo di comando a molla con funzione di richiusura, azione affidabile e lunga durata.

● Sala cavi

Il vano cavi viene utilizzato principalmente per il collegamento dei cavi, in modo che sia possibile collegare cavi unipolari o tripolari con i più semplici fasci di cavi non schermati. Allo stesso tempo, c'è ampio spazio per ospitare parafulmini, trasformatori di corrente e interruttori di terra inferiori. Secondo il progetto standard, la porta del quadro è dotata di una finestra di osservazione e di un dispositivo di interblocco di sicurezza, e la piastra inferiore della sala cavi è dotata di un coperchio sigillante e di un pressacavo con una staffa di dimensioni adeguate. Il telaio della porta anteriore della piastra inferiore della sala cavi può essere rimosso per facilitare l'installazione dei cavi.

● Meccanismo operativo, meccanismo di interblocco e sala di controllo a bassa tensione La camera a bassa tensione con interblocco funziona anche come pannello di controllo. La camera a bassa tensione è dotata di un meccanismo di comando a molla con indicatore di posizione e un dispositivo di interblocco meccanico. Può inoltre essere dotato di contatti ausiliari, bobine di sgancio, meccanismi di sgancio di emergenza, dispositivi di visualizzazione live capacitivi, serrature a chiave e dispositivi di comando elettrici. Allo stesso tempo, il locale a bassa tensione può essere utilizzato anche per installare circuiti di controllo, strumenti di registrazione e relè di protezione. Il quadro largo 750 mm è dotato di due celle di bassa tensione identiche, che possono essere dotate di più accessori.

Parametro tecnico

Dimensione del contorno

Diagramma della struttura

1. Meccanismo di funzionamento

2. Interruttore di carico

3. Corpo del mobile

4. Sala strumenti

5. Voltmetro SF6

6. Indicazione di alta tensione

7. Fusibile

8. Interruttore di messa a terra inferiore

Istruzioni per l'ordinazione

Si prega di specificare al momento dell'ordine:

● Al momento dell'ordine è necessario fornire i seguenti dati tecnici;

● Numero della soluzione di cablaggio principale, scopo e disegno del sistema unifilare, tensione nominale, corrente nominale, corrente di interruzione nominale di cortocircuito, disegno della disposizione della sala di distribuzione e disegno della disposizione del quadro elettrico, ecc.;

● Requisiti per le funzioni di controllo, misurazione e protezione del quadro, nonché requisiti e schemi per altri dispositivi di bloccaggio e automatici; Modello, specifiche e quantità dei principali componenti elettrici presenti nel quadro;

● Quando il quadro viene utilizzato in condizioni ambientali particolari è necessario specificarlo al momento dell'ordine;

● Altri requisiti speciali devono essere spiegati e negoziati dettagliatamente per iscritto prima dell'ordine.

Panoramica del Prodotto

Aumentare la capacità del trasformatore principale e migliorare la capacità di alimentazione della sottostazione.

Migliorare la capacità di trasmissione di potenza delle linee di distribuzione e ridurre il numero di linee di distribuzione.

Aumentare il raggio di alimentazione delle linee di media tensione.

Migliorare la qualità dell'alimentazione della rete elettrica a media tensione.

Ridurre la perdita di potenza della rete elettrica a media tensione.

Risparmiare metalli non ferrosi e risorse terrestri.

Modello e significato

Condizioni di servizio

● Altitudine: ≤1000 m Temperatura ambiente: temperatura ambiente massima +40 ℃, temperatura ambiente minima -35 ℃, differenza massima di temperatura giornaliera 25 ℃;

● Umidità relativa: umidità relativa media giornaliera ≤95%, umidità relativa media mensile ≤90%;

● Intensità sismica: 8 gradi;

Frequenza nominale del sistema: 50HZ;

Tasso di perdita annuale di SF6: ≤0,1%;

Grado di protezione della custodia: IP3X;

● Nota: quando si ordina questo prodotto oltre le condizioni sopra indicate, consultare la nostra azienda.

Norma esecutiva

● Tensioni standard GB/T156

● GB 311.1 Coordinamento dell'isolamento-Parte 1:Definizioni, principi e regole;

● GB 38043.6kV~40.5kV Interruttori di corrente alternata ad alta tensione per tensione nominale superiore a 3,6 kV e inferiore a 40,5 kV GB 3906 Apparecchiature di manovra e controllo con involucro metallico a corrente alternata per tensioni nominali superiori a 3,6 kV e fino a 40,5 kV inclusi;

● GB/T 11022 Specifiche comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione;

● GB/T 12.022 Esafioruro di zolfo per uso industriale;

● Combinazioni interruttore-fusibile per corrente alternata GB16926;

● DL/T 404 Pannello di comando alta tensione AC per interni Unità principale ad anello completamente chiusa in metallo

Parametro tecnico

Nota: la corrente nominale della combinazione interruttore-fusibile viene utilizzata per l'intero apparato combinato dell'interruttore del carico e del fusibile selezionato. I dati all'esterno delle parentesi si riferiscono al sistema di messa a terra del punto neutro tramite bassa resistenza, mentre i dati all'interno delle parentesi si riferiscono al sistema di messa a terra del punto neutro tramite bassa resistenza. alla messa a terra del punto neutro o al sistema senza messa a terra tramite bobina di soppressione dell'arco.

Unità principale ad anello completamente chiusa in metallo

Dimensione del contorno

Schema di massima dell'armadio della linea in entrata (in uscita).

Nota:

1.La profondità nominale del quadro elettrico comprende tutti i bordi esterni del pannello della porta (esclusi gli elementi convessi, le serrature, i perni e le parti convesse del pannello della porta)

2.L'altezza nominale del quadro elettrico, compresi tutti i bordi esterni della testa (esclusi gli anelli convessi)
