Che cos'è un isolante elettrico e perché è essenziale per i sistemi di trasmissione di potenza ad alta tensione

UNelettisolante tricaleè un componente critico nei moderni sistemi di trasmissione e distribuzione di energia. Dalle linee di trasmissione aeree alle sottostazioni e ai sistemi di elettrificazione ferroviaria, gli isolatori garantiscono l'isolamento elettrico, il supporto meccanico e l'affidabilità del sistema a lungo termine. In questa guida completa, esploriamo tipi di isolanti, materiali, standard prestazionali, criteri di selezione, migliori pratiche di installazione e tendenze emergenti del settore.

Che tu sia un ingegnere, uno specialista in appalti o un project manager, questa guida ti aiuterà a capire come selezionare la giusta soluzione di isolante per applicazioni ad alta tensione. Introduciamo inoltre approfondimenti avanzati sulla produzione e pratiche di garanzia della qualità daCNKEEYA, un produttore professionale di isolanti elettrici.

Sommario

• 1. Cos'è un isolante elettrico?
• 2. Perché gli isolanti elettrici sono fondamentali nei sistemi di alimentazione?
• 3. Tipologie di isolanti elettrici
• 4. Confronto dei materiali isolanti
• 5. Come scegliere il giusto isolante elettrico?
• 6. Standard internazionali e requisiti di prova
• 7. Applicazioni in tutti i settori
• 8. Migliori pratiche di installazione e manutenzione
• 9. Innovazioni e tendenze future
• 10. Domande frequenti

1. Cos'è un isolante elettrico?

UNisolante elettricoè un materiale o dispositivo che resiste al flusso di corrente elettrica e impedisce la conduzione involontaria tra componenti sotto tensione e strutture messe a terra. Nei sistemi di alimentazione, gli isolanti vengono utilizzati principalmente per:

• Sostenere meccanicamente i conduttori
• Prevenire le correnti di dispersione
• Mantenere le distanze di sicurezza
• Garantire la sicurezza operativa in ambienti ad alta tensione

Gli isolatori sono generalmente installati su torri di trasmissione, pali delle utenze, sottostazioni, quadri elettrici e sistemi di elettrificazione ferroviaria. Senza di essi, l'energia elettrica potrebbe disperdersi verso le strutture messe a terra, causando cortocircuiti, interruzioni o rischi per la sicurezza.

2. Perché gli isolanti elettrici sono fondamentali nei sistemi di alimentazione?

Le moderne reti elettriche funzionano a tensioni che vanno dalla media tensione (MV) alla altissima tensione (UHV). Con l'aumento dei livelli di tensione, aumenta anche la necessità di prestazioni di isolamento superiori.

Motivi principali per cui sono importanti:

1. Isolamento elettrico:Previene scariche elettriche e correnti di dispersione.
2. Resistenza meccanica:Supporta il peso del conduttore, il carico del vento e il carico del ghiaccio.
3. Resistenza ambientale:Resiste all'inquinamento, all'esposizione ai raggi UV e alle temperature estreme.
4. Affidabilità del sistema:Riduce le interruzioni e i costi di manutenzione.

Nelle reti di trasmissione ad alta tensione, anche un minimo guasto dell’isolamento può causare un’instabilità della rete a cascata. Pertanto, selezionando isolanti di alta qualità da produttori affidabili comeCNKEEYAè essenziale per la longevità delle infrastrutture.

3. Tipologie di isolanti elettrici

3.1 Isolante di tipo pin

Comunemente utilizzato nei sistemi di distribuzione fino a 33kV. Montato sulle traverse dei pali delle utenze.

3.2 Isolante per sospensioni

È costituito da più unità disco collegate in serie. Adatto per linee di trasmissione ad alta tensione superiori a 33 kV.

3.3 Isolante antideformazione

Progettato per luoghi in cui la tensione meccanica è elevata, come vicoli ciechi o curve strette.

3.4 Isolante del grillo

Tipicamente utilizzato nei sistemi di distribuzione a bassa tensione.

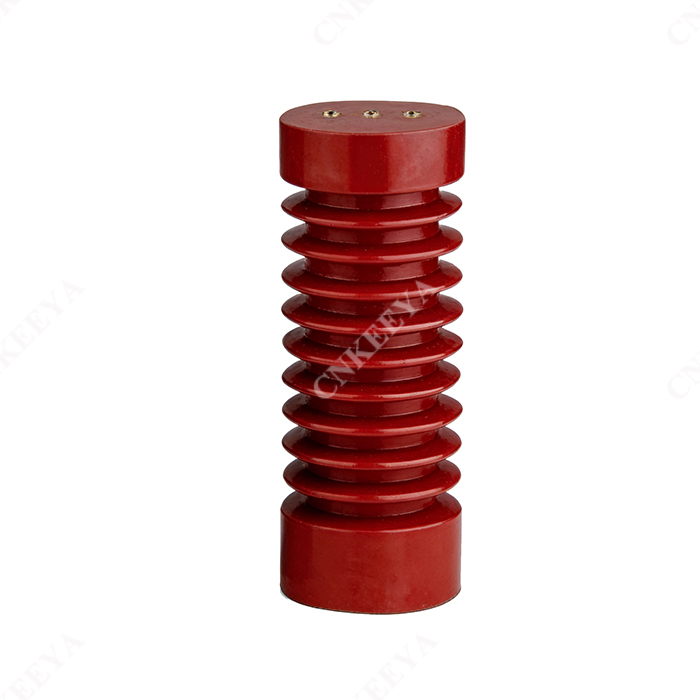

3.5 Postisolante

Utilizzato in sottostazioni e installazioni di quadri.

4. Confronto dei materiali isolanti

Gli isolanti compositi hanno guadagnato popolarità grazie al loro peso ridotto e alle eccellenti prestazioni di inquinamento, che li rendono adatti alle aree costiere e industriali.

5. Come scegliere il giusto isolante elettrico?

5.1 Tensione nominale

Assicurarsi che la tensione nominale dell'isolatore superi la tensione operativa del sistema.

5.2 Distanza di dispersione

Critico per ambienti inquinati o umidi.

5.3 Capacità di carico meccanico

Considerare la velocità del vento, la tensione del conduttore e i carichi ambientali.

5.4 Condizioni ambientali

• Nebbia salina costiera
• Inquinamento industriale
• Tempeste di sabbia nel deserto
• Regioni estremamente fredde

La collaborazione con un produttore esperto di isolanti elettrici garantisce un adeguato supporto tecnico e la verifica della conformità.

6. Standard internazionali e requisiti di prova

Gli isolanti elettrici devono essere conformi agli standard internazionali per garantire sicurezza e durata.

• IEC 61109 – Isolatori compositi per linee aeree CA
• IEC 60383 – Isolanti per linee aeree
• ANSI C29 – Standard americani sugli isolanti

I test comuni includono:

1. Prova di tenuta alla frequenza di rete
2. Prova dell'impulso del fulmine
3. Prova di trazione meccanica
4. Test di prestazione sull'inquinamento
5. Test di invecchiamento e resistenza ai raggi UV

I principali fornitori apprezzanoCNKEEYAimplementare rigorosi sistemi di controllo della qualità per garantire la conformità ai requisiti del mercato globale.

7. Applicazioni in tutti i settori

Trasmissione di potenza

Utilizzato nelle linee aeree dalla distribuzione da 11kV ai sistemi UHV da 1000kV.

Sottostazioni

Gli isolatori e le boccole mantengono l'isolamento nei quadri elettrici.

Elettrificazione ferroviaria

Supporta in modo sicuro i sistemi di catenaria aerea.

Energia rinnovabile

I parchi eolici e gli impianti solari fanno affidamento su isolanti per l’interconnessione alla rete.

8. Migliori pratiche di installazione e manutenzione

Suggerimenti per l'installazione:

• Assicurarsi della coppia corretta durante il serraggio dell'hardware.
• Evitare shock meccanici durante la movimentazione.
• Mantenere il corretto allineamento per prevenire sollecitazioni irregolari.

Raccomandazioni per la manutenzione:

• Ispezioni visive periodiche
• Monitoraggio mediante termografia a infrarossi
• Pulizia in aree ad alto inquinamento

La manutenzione preventiva prolunga significativamente la durata utile e riduce i guasti imprevisti.

9. Innovazioni e tendenze future

L’industria degli isolanti continua ad evolversi con l’integrazione delle reti intelligenti e la ricerca sui materiali avanzati.

• Formulazioni migliorate della gomma siliconica
• Rivestimenti idrofobici autopulenti
• Tecnologie con nucleo composito leggero
• Isolatori intelligenti con sensori incorporati

Con la modernizzazione della rete globale e l’espansione delle energie rinnovabili, si prevede che la domanda di isolanti elettrici avanzati ad alta tensione aumenterà in modo significativo.

10. Domande frequenti

Q1: Qual è la differenza tra isolanti in porcellana e compositi?

Gli isolanti in porcellana sono durevoli e tradizionali, mentre gli isolanti compositi sono più leggeri e offrono una migliore resistenza all'inquinamento.

Q2: Quanto durano gli isolanti elettrici?

Tipicamente 25–50 anni a seconda delle condizioni materiali e ambientali.

Q3: Perché la distanza superficiale è importante?

Previene le correnti di dispersione superficiali in ambienti inquinati o umidi.

Q4: Gli isolanti possono guastarsi?

Sì, a causa di invecchiamento, contaminazione, danni meccanici o difetti di fabbricazione.

Conclusione

Gli isolanti elettrici sono componenti indispensabili delle moderne infrastrutture elettriche. Dal supporto delle linee di trasmissione ad alta tensione alla garanzia della sicurezza delle sottostazioni, il loro ruolo nell’affidabilità della rete non può essere sopravvalutato. La selezione del tipo, del materiale e del design appropriati è fondamentale per le prestazioni a lungo termine.

Poiché la domanda globale di energia cresce e le reti diventano più intelligenti, investire in soluzioni isolanti di alta qualità è più importante che mai. Se stai cercando prodotti di isolamento elettrico affidabili e conformi agli standard personalizzati in base alle esigenze del tuo progetto,contattacioggi per sapere comeCNKEEYApuò supportare i requisiti del vostro sistema di alimentazione.
