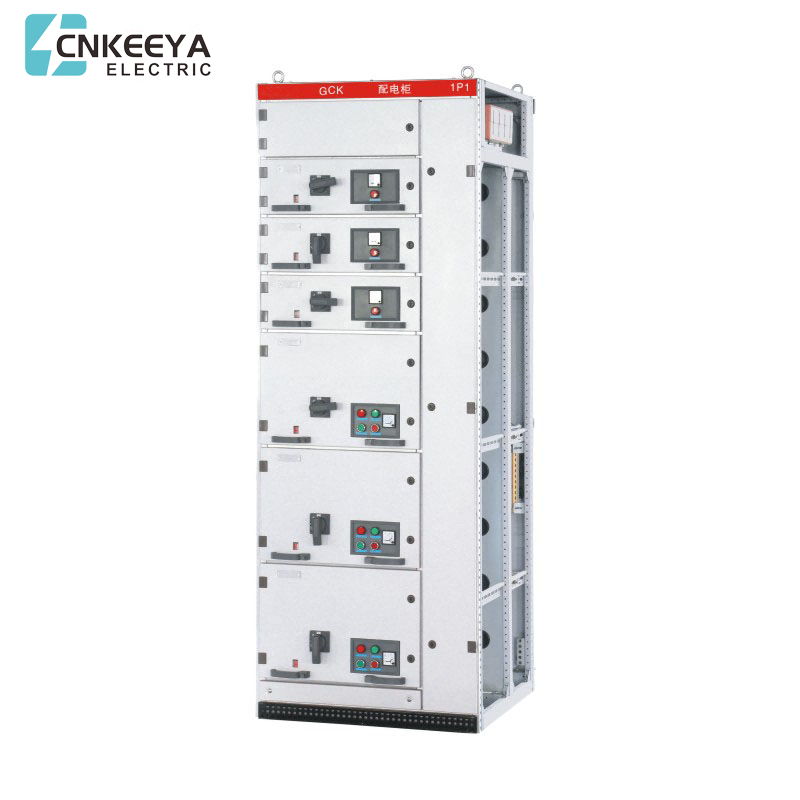

Quadri estraibili di bassa tensione GCK
  • Quadri estraibili di bassa tensione GCKQuadri estraibili di bassa tensione GCK

Quadri estraibili di bassa tensione GCK

Keeya, un produttore rispettabile, presenta con orgoglio il quadro estraibile a bassa tensione GCK, una soluzione di alta qualità progettata per una distribuzione dell'energia efficiente e affidabile. Con l'impegno a soddisfare gli standard del settore, Keeya si pone come partner di fiducia per diverse applicazioni nel settore elettrico.

Modello: GCK

Invia richiesta

Descrizione del prodotto

Keeya, un rinomato produttore cinese, è orgoglioso di presentare il quadro estraibile a bassa tensione GCK, una soluzione personalizzabile ed economica per esigenze versatili di distribuzione dell'energia. In qualità di produttori, Keeya si impegna a fornire soluzioni su misura, consentendo ai clienti di personalizzare la serie GCK per soddisfare requisiti specifici. Il nostro impegno verso la convenienza garantisce che i quadri estraibili a bassa tensione GCK non solo offrano flessibilità ma abbiano anche un prezzo competitivo. Keeya si distingue come una scelta affidabile per coloro che cercano un equilibrio tra personalizzazione, convenienza e qualità nelle proprie soluzioni di quadri, rendendolo un partner preferito in diverse applicazioni elettriche.


Il quadro estraibile a bassa tensione GCK è costituito da due parti: quadro del centro di distribuzione dell'alimentazione (PC) e centro di controllo motore (MCC). È adatto per utenti di potenza applicabili a centrali elettriche, sottostazioni, imprese industriali e minerarie per CA 50 Hz, tensione di lavoro massima fino a 660 V, corrente di lavoro massima fino a 3150 A nel sistema di distribuzione di potenza, è utilizzato per distribuzione di potenza, motori controllo, illuminazione e altre apparecchiature di distribuzione dell'energia per la conversione dell'energia e il controllo della distribuzione.


GCK Quadri estraibili a bassa tensione

Condizioni ambientali applicabili

● L'altitudine non supera i 2000 m.

● La temperatura dell'aria ambiente non è superiore a +40℃ e la temperatura media nelle 24 ore non è superiore a +35℃ e la temperatura dell'aria ambiente non è inferiore a -50℃.

● Condizioni atmosferiche: l'aria è pulita, l'umidità relativa non supera il 50% a +40℃ e un'umidità relativa più elevata è consentita a temperature più basse, ad esempio: 90% a +20℃.

● Il luogo dovrebbe essere privo di rischi di pre-esplosione, grave inquinamento, corrosione chimica e forti vibrazioni. L'inclinazione non deve essere superiore a 5° rispetto alla verticale.

● Questo prodotto è adatto per il trasporto e lo stoccaggio alle seguenti temperature: -25℃~+55℃ ed entro un breve periodo di tempo (non più di 24 ore) non superiore a +70℃. Se le condizioni di servizio di cui sopra non possono essere soddisfatte, l'utente deve consultare la nostra azienda al momento dell'ordine.


I principali parametri tecnici del quadro

(Hz)Nominale frequenza di lavoro

50

(V)Tensione di esercizio nominale

380.660

(V)Tensione nominale di isolamento

660

(UN)

Corrente di lavoro nominale

Autobus orizzontale

630-3150

Autobus verticale

600


Corrente nominale ammissibile di breve durata

Autobus orizzontale

80 kA(valore efficace)/1 secondo

Autobus verticale

50 kA(valore efficace)/1 secondo


Corrente nominale di tenuta di picco

Autobus orizzontale

176 kA/0,1 s

Autobus verticale

110 kA/0,1 s

(A)Connettore del circuito principale

200.400

(A)Connettore circuito ausiliario

10

Resistenza alla frequenza di rete tensione per 1 minuto

2500

Livello di protezione

IP40

Modo di operazione

locale, remoto, automatico


Dimensioni di installazione e fori di montaggio

(A) Larghezza per quadro

(B) Profondità per il quadro

(a) Distanza del foro di installazione

(b) Distanza del foro di installazione

800

500

685

385

600

800

485

685

600

1000

485

885

800

800

685

685

800

1000

685

885

1000

800

885

685

1000

1000

885

885


Dimensioni esterne e dimensioni di installazione


Diagramma schematico della fondazione di installazione del prodotto

Nota: l'azienda può fornire varie forme di bustray in base alle esigenze degli utenti.


Disposizione interna del prodotto e requisiti del vassoio del bus


Istruzioni per l'ordinazione

● Quando questo prodotto è installato, la linea orizzontale tra i quadri deve essere collegata in modo saldo e affidabile.

● Lo sportello di questo prodotto ha una funzione di interblocco con l'interruttore principale s, la porta può essere aperta solo quando viene interrotta l'alimentazione L'altro lato del prodotto è una piastra di chiusura a vite, che non ha funzione di interblocco con l'interruttore principale, pertanto l'utente deve scollegare l'alimentazione durante lo smontaggio del pannello laterale di questo prodotto per la manutenzione.

● I non professionisti non devono aprire il quadro per la manutenzione e la riparazione.
