Spiegazione approfondita dell'unità principale dell'anello di distribuzione da 10 kV

L'unità principale ad anello da 10 kV è un'apparecchiatura cruciale nel sistema di distribuzione dell'energia. È principalmente responsabile della fornitura costante di elettricità ad alta tensione di 10 kV o 35 kV agli utenti, in modo che tutti possano avere accesso all'elettricità. Non solo, può anche monitorare costantemente i trasformatori del sistema di alimentazione e controllarli per garantirne il normale funzionamento. Poiché svolge questi importanti compiti, l'unità principale ad anello da 10 kV ha le caratteristiche di alto livello di tensione e grande capacità. Tuttavia, le sue dimensioni e il suo peso non sono grandi, il che lo rende molto comodo da usare. Portiamo poi tutti a conoscere l'unità principale dell'anello di distribuzione 10kV e a comprenderne i vari aspetti.

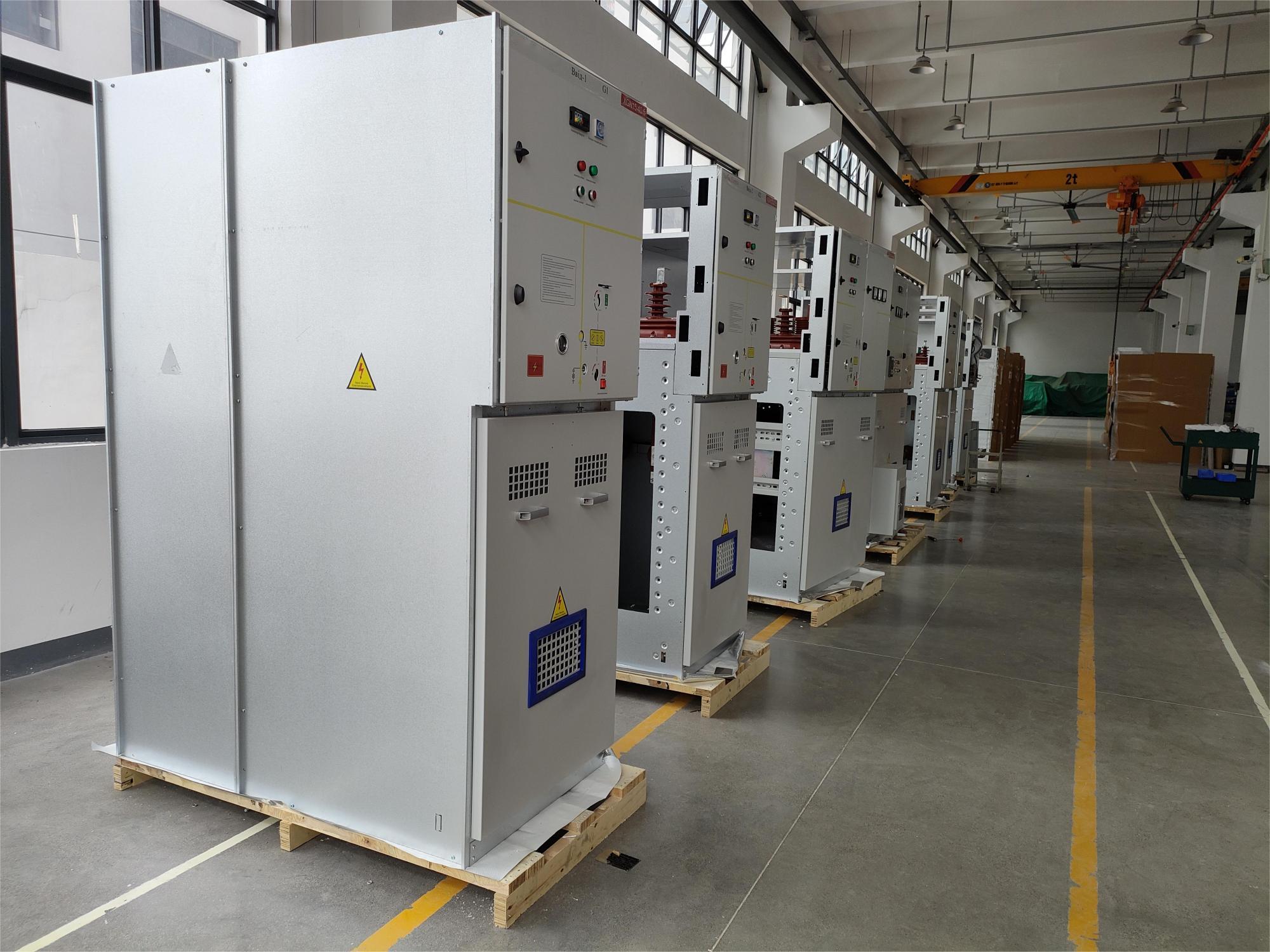

Un'unità principale ad anello è un'apparecchiatura elettrica costituita da un insieme di quadri ad alta tensione installati all'interno di un armadio metallico in lamiera di acciaio o assemblati in un alimentatore principale ad anello di tipo intervallato. La sua parte principale utilizza interruttori di carico e fusibili e presenta i vantaggi di struttura semplice, dimensioni ridotte, prezzo basso, parametri e prestazioni di alimentazione migliorati e sicurezza dell'alimentazione.

Infatti, se la tipologia dell'armadio è classificata in base al quadro, ci sono quadri di carico, armadi sezionatori, GIS, ecc., ma nessuna unità principale di anello. Unità principale ad anello è un termine comunemente usato, originariamente riferito al quadro di carico utilizzato per l'alimentazione della rete ad anello. Al giorno d'oggi viene spesso utilizzato come sinonimo di quadro di carico, indipendentemente dal fatto che venga utilizzato per l'alimentazione di reti ad anello. Ad esempio, alcune linee devono essere gestite in un circuito chiuso (comunemente noto come mano nella mano), oppure gli armadi di distribuzione che possono eseguire il taglio del carico (commutazione di carichi da una linea all'altra) per ottenere queste funzioni sono chiamati unità principali ad anello. Pertanto, l'unità principale ad anello è un tipo di quadro in grado di ottenere l'alimentazione ad anello ed è comunemente utilizzata nei sistemi di alimentazione ad anello. Pertanto, è comunemente nota come unità principale ad anello, nota anche come "unità principale ad anello di tipo scatola esterna" o "quadro".

Gli armadi di commutazione del carico possono essere utilizzati per l'alimentazione di reti ad anello, il dispacciamento di locali delimitati a media tensione e l'alimentazione di sottostazioni terminali di media tensione. Le specifiche dei trasformatori autorizzati a utilizzare interruttori di carico con protezione con fusibile variano tra i dipartimenti di alimentazione nelle diverse regioni. Ad esempio, a Pechino, la capacità del trasformatore non deve generalmente essere superiore a 1000 KVA, mentre a Shenzhen potrebbe essere 1600 KVA. Il quadro elettrico di carico ha una struttura semplice, un costo contenuto e dimensioni ridotte. La maggior parte di essi può essere installata contro il muro e generalmente dispone solo di protezione con fusibile senza protezione a relè.

La capacità di carico di corrente della sbarra principale del quadro elettrico di carico è generalmente inferiore o uguale a 630 A e la corrente di interruzione nominale dell'interruttore di carico è generalmente inferiore o uguale a 630 A (con alcuni che raggiungono 1700 A). La corrente nominale (fusibile) dell'armadio del trasformatore (armadio in uscita) non è generalmente superiore a 125 A e la corrente di trasferimento dell'interruttore di carico di fascia alta può raggiungere 2800 A. Alcuni quadri elettrici di carico possono essere dotati di interruttori automatici in vuoto dedicati, interruttori automatici SF6 o utilizzare metodi di estinzione dell'arco come l'aria compressa e il potere di interruzione di cortocircuito è vicino o raggiunge il livello dell'armadio elettrico. L'unità principale dell'anello viene utilizzata per dividere e combinare la corrente di carico, interrompere la corrente di cortocircuito e la corrente a vuoto del trasformatore, caricare la corrente di linee aeree e cavi a una certa distanza, svolgendo un ruolo di controllo e protezione ed è un'importante apparecchiatura di commutazione per l'alimentazione della rete ad anello e l'alimentazione dei terminali.
