Interruzione per guasto al millisecondo! Schema di smontaggio completo dell'apparecchiatura GIS

Nel sistema energetico intricato e interconnesso, componenti come sbarre collettrici, linee di trasmissione e trasformatori formano una rete complessa. Qualsiasi cortocircuito o sovraccarico in qualsiasi momento può innescare guasti a cascata, portando potenzialmente al collasso della rete. In questo numero approfondiamo direttamente il "nucleo" delle apparecchiature GIS! Attraverso una serie di diagrammi schematici dinamici "a livello di principio", combinati con una precisa scomposizione strutturale, illustriamo vividamente la catena tecnica fondamentale nel garantire la sicurezza della rete in condizioni completamente sigillate: dal potente spegnimento dell'arco del gas SF₆ e il chiaro isolamento dei sezionatori, al preciso interblocco logico dei cinque meccanismi di protezione e all'affidabile bloccaggio della protezione di terra, fino alla garanzia di isolamento fornita dalla sigillatura della camera a gas.

Analisi tecnica e ricerca applicativa di quadri con custodia metallica (GIS) isolati in gas SF₆

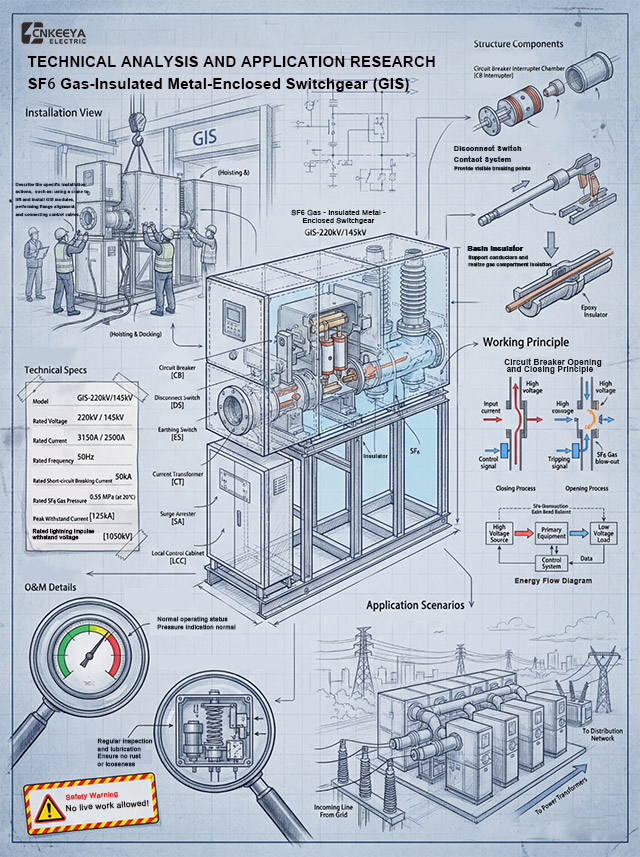

Questo documento prende come esempio l'apparecchiatura GIS-220kV/145kV di CNKEEYA ELECTRIC e la analizza da quattro dimensioni: principi tecnici, composizione strutturale, installazione e manutenzione e scenari applicativi, rivelando i principali vantaggi dei quadri con involucro metallico (GIS) isolati in gas nella trasmissione di energia ad alta tensione. Attraverso l'isolamento in gas SF₆ e una struttura chiusa in metallo, GIS raggiunge elevata affidabilità, design compatto e caratteristiche di manutenzione sicure, rendendolo adatto a nodi di alimentazione critici come hub di rete e sottostazioni. Fornisce supporto tecnico per il funzionamento stabile dei moderni sistemi energetici.

1. Introduzione

Con l'aumento dei livelli di tensione dei sistemi di alimentazione e i requisiti più severi in termini di affidabilità dell'alimentazione, i quadri con involucro metallico (GIS) isolati in gas sono diventati un componente fondamentale nella trasmissione di energia ad alta/altissima tensione grazie ai suoi vantaggi come elevata resistenza di isolamento, ingombro ridotto e facile manutenzione. Basandosi sullo schema tecnico dell'apparecchiatura GIS-220kV/145kV di CNKEEYA ELECTRIC, questo documento ne analizza sistematicamente i principi tecnici, la progettazione strutturale, l'installazione e la manutenzione e gli scenari applicativi, fornendo riferimenti teorici e pratici per la selezione, l'installazione e la manutenzione del GIS.

2. Principi tecnici e caratteristiche fondamentaliris

2.1 Principio di funzionamento: la logica "aperto-chiuso" degli interruttori automatici

L'unità operativa principale di GIS è l'interruttore automatico (CB), il cui processo di "apertura-chiusura" si basa sulle proprietà di isolamento e di estinzione dell'arco del gas SF₆:

Processo di chiusura: dopo aver ricevuto istruzioni dal quadro elettrico (sistema di controllo), i contatti dell'interruttore si chiudono, consentendo alla corrente di fluire dalla sorgente ad alta tensione (sorgente ad alta tensione) attraverso il circuito principale al carico a bassa tensione (carico a bassa tensione), completando la trasmissione di potenza.

Processo di apertura: quando il sistema rileva un guasto (ad esempio un cortocircuito), un segnale di controllo attiva la separazione dei contatti dell'interruttore. Il gas SF₆ si decompone all'elevata temperatura dell'arco, generando mezzi di estinzione dell'arco per estinguere rapidamente l'arco e interrompere la corrente di guasto, garantendo la sicurezza della rete.

Inoltre, il sezionatore (DS) fornisce punti di rottura visibili, garantendo l'isolamento elettrico durante la manutenzione, mentre il sezionatore di terra (ES) mette a terra il circuito durante la manutenzione dell'apparecchiatura per evitare lesioni dovute all'elettricità indotta.

2.2 Parametri tecnici: definizione dei limiti delle prestazioni

Prendendo come esempio GIS-220kV/145kV, i parametri tecnici principali sono i seguenti:

Tensione nominale: 220kV / 145kV (adattabile a reti con diversi livelli di tensione);

Corrente nominale: 3150 A/2500 A (soddisfa i requisiti di trasmissione ad alta potenza);

Frequenza nominale: 50 Hz (corrispondente al sistema di frequenza industriale);

Corrente di cortocircuito nominale: 50kA (resistenza all'impatto di corrente elevata durante i guasti di cortocircuito);

Pressione del gas SF₆: 0,35 MPa (20℃), garantendo prestazioni di isolamento e estinzione dell'arco;

Corrente di picco sopportata: 125kA (valore di picco della corrente di cortocircuito a breve termine);

Tensione di tenuta all'impulso di fulmine: 1050kV (resistenza ai danni causati dalla sovratensione del fulmine all'apparecchiatura).

Questi parametri definiscono collettivamente il livello di isolamento, la capacità di trasporto di corrente e i limiti di tolleranza ai guasti del GIS, fungendo da base chiave per la selezione delle apparecchiature e la compatibilità della rete.

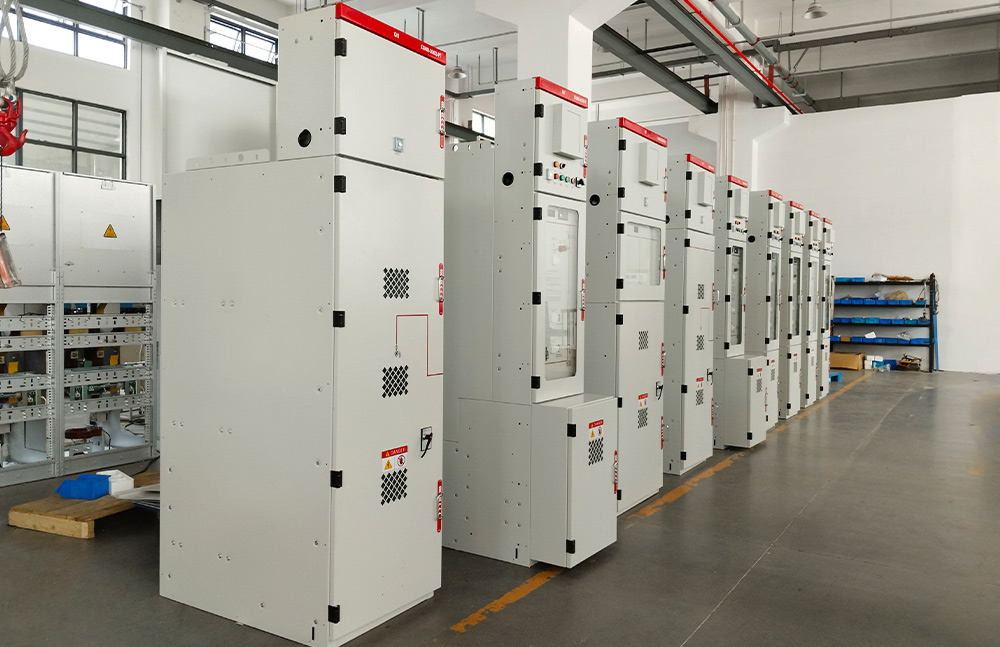

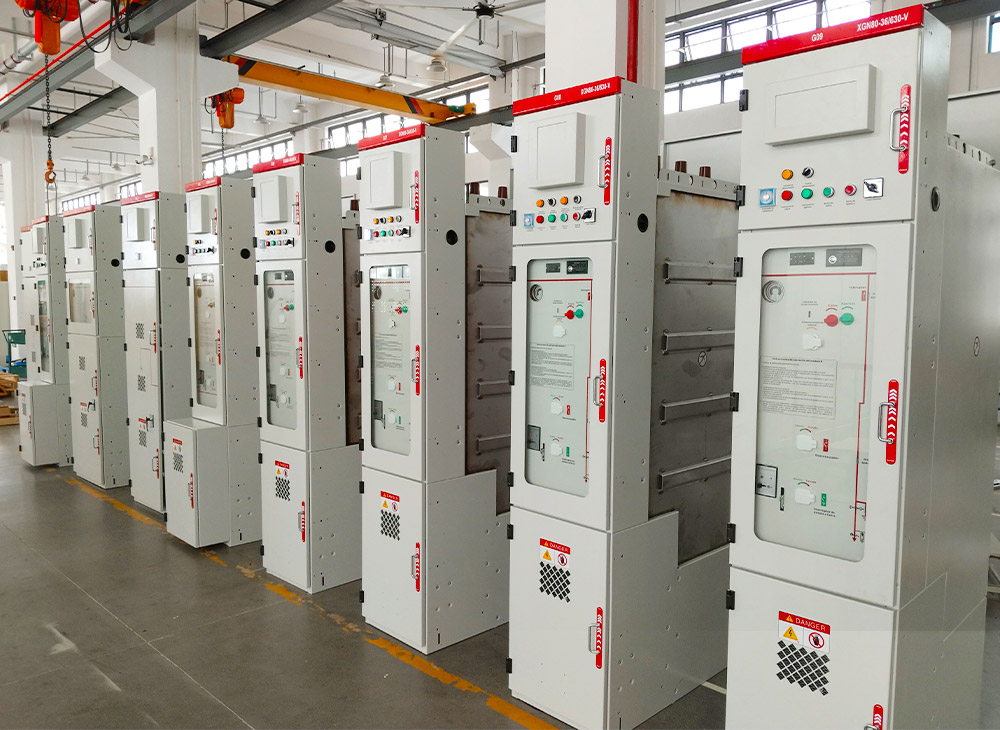

3. Composizione strutturale: precisione del design modulare

GIS raggiunge un'elevata integrazione attraverso "moduli funzionali + involucro metallico + isolamento in gas SF₆". I componenti strutturali principali includono:

Camera dell'interruttore dell'interruttore (CB Interrupter Chamber): svolge le funzioni di estinzione e interruzione dell'arco, con un preciso design dei contatti interni per garantire l'affidabilità delle operazioni di apertura e chiusura;

Sistema di contatti dell'interruttore di disconnessione (Disconnect Switch Contact System): fornisce "punti di rottura visibili" e ottiene l'isolamento del circuito tramite collegamento meccanico;

Isolante per bacino (isolante per bacino): supporta i conduttori e fornisce isolamento tra le camere a gas, riempite con gas SF₆ per garantire la tenuta all'aria e le prestazioni di isolamento;

Isolante epossidico (isolante epossidico): fornisce isolamento ausiliario e supporto meccanico, con forte resistenza agli agenti atmosferici per adattarsi ad ambienti operativi complessi;

Trasformatore di corrente (CT) e trasformatore di tensione (PT): realizzare la misurazione della potenza e l'acquisizione del segnale di protezione;

Scaricatore di sovratensione (SA): Limita l'ampiezza della sovratensione, proteggendo le apparecchiature dai danni causati da fulmini o sovratensioni di manovra;

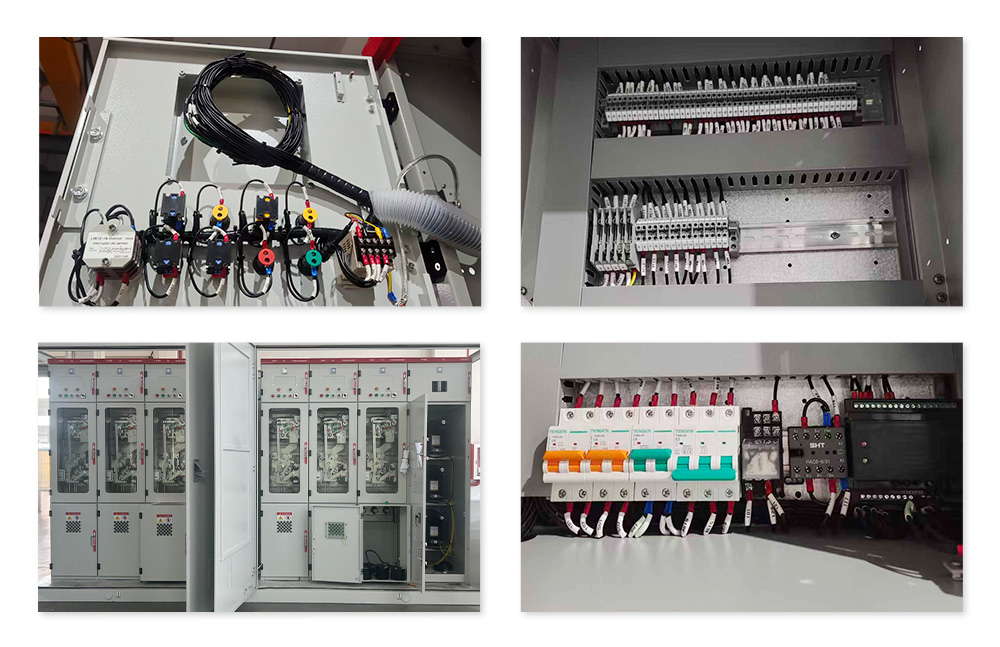

Armadio di controllo locale (LCCC): integra funzioni di controllo, monitoraggio e comunicazione, consentendo il funzionamento localizzato e il feedback sullo stato dell'apparecchiatura.

4. Installazione e manutenzione: bilanciare sicurezza ed efficienza

4.1 Processo di installazione: operazioni di precisione garantiscono l'affidabilità

L'installazione del GIS deve seguire il processo di "sollevamento, attracco e collaudo di tenuta all'aria":

Sollevamento (sollevamento): sollevare con precisione i moduli GIS nella posizione predeterminata utilizzando attrezzature di sollevamento per evitare collisioni o deformazioni;

Docking (Docking): collega i moduli attraverso precise interfacce meccaniche per garantire la tenuta della camera a gas e collegamenti elettrici affidabili;

Test di tenuta all'aria: dopo il riempimento con gas SF₆, monitorare le variazioni di pressione nelle camere a gas per confermare l'assenza di perdite (è necessario adottare misure protettive in caso di perdita di gas SF₆, come da avvertenze di sicurezza).

Durante l'installazione, è essenziale controllare rigorosamente il posizionamento spaziale, la calibrazione della coppia e i test di tenuta per garantire il funzionamento stabile a lungo termine dell'apparecchiatura dopo la messa in servizio.

4.2 Focus sulla manutenzione: monitoraggio delle condizioni e manutenzione preventiva

La manutenzione del GIS si concentra sullo "stato visibile e sul pre-controllo dei difetti":

Monitoraggio della pressione: monitora la pressione del gas SF₆ in tempo reale tramite manometri. Se viene rilevata una pressione anomala (ad esempio, inferiore a 0,35 MPa), indagare e riparare le perdite e rifornire di gas;

Ispezione visiva: ispezionare regolarmente gli involucri, i contatti e gli isolanti dell'apparecchiatura per garantire l'assenza di ruggine, allentamento o tracce di scarico;

Test funzionali: simulazione delle operazioni di apertura e chiusura tramite il quadro di controllo locale (LCCC) per verificare l'affidabilità operativa degli interruttori automatici e dei sezionatori.

Il fulcro della manutenzione è "prevenire prima di tutto", identificando in anticipo potenziali difetti attraverso ispezioni regolari per prevenire l'escalation dei guasti.

5. Scenari applicativi: adattabilità ai nodi critici della rete

GIS è adatto a scenari con requisiti rigorosi di "ingombro ridotto, alta affidabilità e bassa interferenza elettromagnetica", come ad esempio:

Sottostazioni urbane: il design compatto di GIS riduce significativamente l’ingombro delle sottostazioni, adattandosi alle limitate risorse del territorio nelle aree centrali urbane;

Sottostazioni hub: livelli di alta tensione (220 kV) e una forte capacità di resistenza ai cortocircuiti (50 kA) garantiscono la trasmissione di energia della rete regionale e l'isolamento dei guasti;

Integrazione della rete di energia rinnovabile: la bassa radiazione elettromagnetica e l'elevata affidabilità soddisfano i requisiti di "integrazione della rete debole" delle centrali eoliche e fotovoltaiche, migliorando la stabilità della rete.

I quadri con involucro metallico (GIS) isolati in gas SF₆ raggiungono miniaturizzazione, intelligenza ed elevata affidabilità nei sistemi di alimentazione ad alta tensione attraverso la sua architettura innovativa di "isolamento in gas + involucro metallico + design modulare". Dal punto di vista tecnologico, le proprietà di estinzione dell'arco e di isolamento del gas SF₆ supportano l'apertura e la chiusura efficienti degli interruttori automatici. Strutturalmente, il design modulare migliora la manutenibilità e la scalabilità. Nelle applicazioni pratiche, la diffusa adattabilità del GIS nelle reti urbane, nelle sottostazioni hub e in altri scenari dimostra il suo valore fondamentale nei moderni sistemi energetici. In futuro, con lo sviluppo di gas ecologici (ad esempio aria secca, azoto fluorurato) e i progressi nelle tecnologie di manutenzione digitale, i GIS si evolveranno ulteriormente verso uno sviluppo “intelligente e a basse emissioni di carbonio”, continuando a salvaguardare la sicurezza della rete.
