Relè di rilevamento tensione FLAIR 23DM (codice articolo EMS58355)

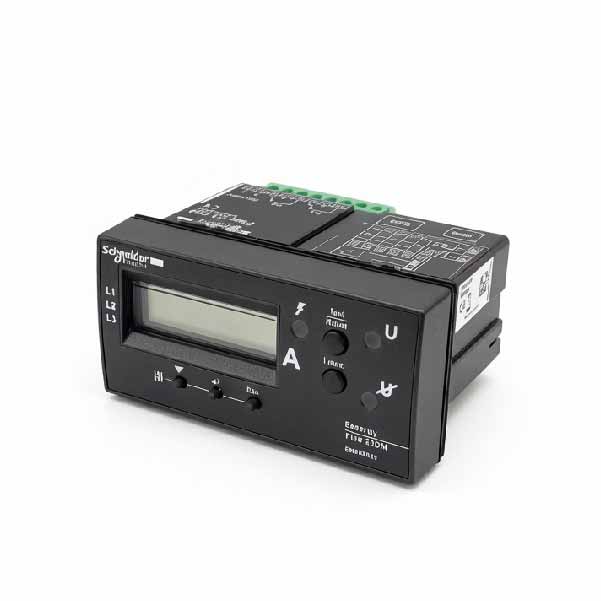

Relè di rilevamento tensione FLAIR 23DM (codice articolo EMS58355)Panoramica del prodottoFLAIR 23DM è un dispositivo di monitoraggio della tensione intelligente sviluppato da Schneider Electric per unità principali ad anello isolate in gas di media tensione (RMU, modello SM6/RM6). Integra la misurazione della tensione trifase, l'allarme di guasto della rete, il rilevamento della linea sotto tensione e la comunicazione Modbus remota. Può essere abbinato agli indicatori di presenza di tensione VPIS-V0 e ai cavi di collegamento EMS58423 come set completo, ampiamente utilizzato nelle stazioni di commutazione di distribuzione e negli armadi RMU esterni. Funzioni principali

Monitoraggio in tempo reale della tensione trifase L1/L2/L3, rilevando accuratamente lo stato di tensione, la perdita di tensione e la mancanza di fase.

Indicazione del canale di guasto della rete di media tensione: cattura automaticamente i guasti di cortocircuito, guasto a terra e perdita di fase, visualizza la fase di guasto e il codice di guasto sullo schermo LCD locale.

Uscita relè per logica presenza/assenza tensione, per l'attivazione di spie locali o dispositivi di allarme remoto.

Porta di comunicazione Modbus RTU integrata, che supporta la connessione a SCADA e sistemi di automazione della distribuzione per il caricamento di dati remoti e il monitoraggio non presidiato.

Vantaggi principali

Display LCD integrato per la lettura locale della tensione in tempo reale e la richiesta di guasti, facile messa in servizio in loco.

Design con montaggio su guida DIN, completamente compatibile con gli armadi dei quadri di media tensione Schneider.

Abbinato all'indicatore di tensione in tensione originale VPIS-V0, l'intero sistema è conforme allo standard IEC 62271-206.

Hardware industriale per ampie temperature, resistente alle alte temperature, all'umidità e alle forti interferenze elettromagnetiche all'interno dei quadri elettrici.

Protocollo Modbus standard compatibile con la maggior parte delle piattaforme di monitoraggio della distribuzione, conveniente per l'aggiornamento intelligente della rete elettrica.

Ambito di applicazioneUnità principali ad anello di media tensione da 10kV ~ 36kV, quadri isolati in gas, armadi di distribuzione esterni, stazioni di distribuzione elettrica commerciale e residenziale.
