Qual è la differenza tra una cabina box e una cabina tradizionale?

Quali sono le caratteristiche di una cabina box?

Sottostazioni boxsono caratterizzati da leggerezza, facilità di installazione e manutenzione e bell'aspetto. Sono particolarmente adatti per la trasformazione dell'energia in imprese industriali e minerarie, distribuzione elettrica urbana, parchi, aree residenziali e altri luoghi. Le sottostazioni a scatola sono composte principalmente da un sistema di commutazione ad alta tensione multicircuito, sbarre collettrici corazzate, sistema di automazione integrato della sottostazione, comunicazione, telecontrollo, misurazione, compensazione dei condensatori e alimentazione CC. Sono installati in una scatola con struttura in acciaio mobile, resistente all'umidità, alla ruggine, alla polvere, ai roditori, ignifuga, antifurto, isolata termicamente, completamente chiusa. Sono meccatronici e completamente chiusi. Hanno le seguenti caratteristiche principali:

(1) Tecnologia avanzata, sicura e affidabile.

Il corpo della scatola adotta l'attuale tecnologia e processo leader a livello nazionale. Il guscio esterno è generalmente realizzato in lamiera di acciaio rivestita in alluminio-zinco e il telaio adotta materiali per contenitori e processi di produzione standard. Ha buone prestazioni anticorrosione e non arrugginisce per 20 anni. La piastra di tenuta interna è realizzata con una piastra della fibbia in lega di alluminio e lo strato intermedio è realizzato con materiali ignifughi e termoisolanti. Nel box sono installati dispositivi di climatizzazione e deumidificazione. Il funzionamento dell'apparecchiatura non è influenzato dal clima naturale e dall'inquinamento esterno e può garantire il normale funzionamento in ambienti difficili da -40 ℃ ~ + 40 ℃. L'apparecchiatura primaria nella scatola adotta quadri ad alta tensione completamente chiusi (come il tipo XGN), trasformatori di tipo a secco, induttori reciproci di tipo a secco, vacuostati, meccanismi di comando a molla, sezionatori rotanti e altre apparecchiature. Il prodotto non ha parti sotto tensione esposte ed è una struttura completamente chiusa e completamente isolata. Può ottenere completamente zero incidenti da scosse elettriche e un'elevata sicurezza. Il secondario adotta un sistema di automazione integrato con microcomputer, che può essere senza pilota.

(2) Elevato grado di automazione.

L'intera stazione è progettata in modo intelligente. Il sistema di protezione adotta il dispositivo di automazione integrato del microcomputer della sottostazione, installato in modo decentralizzato. Può realizzare i "quattro telecomandi", ovvero telemetria, telesegnalazione, telecomando e regolazione remota. Ogni unità ha una funzione operativa indipendente e una funzione di protezione relè completa. Può impostare da remoto i parametri operativi, controllare l'umidità e la temperatura all'interno della scatola e impostare da remoto l'allarme fumo per soddisfare i requisiti del funzionamento senza operatore. Può anche realizzare il monitoraggio remoto delle immagini secondo necessità.

(3) Prefabbricazione in fabbrica.

Durante la progettazione, purché il progettista realizzi uno schema elettrico principale e la progettazione delle apparecchiature esterne in base alle effettive esigenze della sottostazione, è possibile selezionare le specifiche e i modelli della scatola del trasformatore forniti dal produttore. Tutte le apparecchiature vengono installate e sottoposte a debug in fabbrica contemporaneamente, il che realizza realmente la costruzione in fabbrica della sottostazione e accorcia il ciclo di progettazione e produzione. L'installazione in loco richiede solo il posizionamento della scatola, il collegamento del cavo tra le scatole, il collegamento del cavo in uscita, la verifica del valore di impostazione della protezione, il test di trasmissione e altri lavori di debug. L'intera sottostazione impiega solo dai 5 agli 8 giorni circa dall'installazione alla messa in servizio, il che riduce notevolmente il periodo di costruzione.

(4) Metodo di combinazione flessibile.

La sottostazione a scatola ha una struttura relativamente compatta e ogni scatola costituisce un sistema indipendente, il che rende il metodo di combinazione flessibile e modificabile. L'unità utente può combinare liberamente alcune modalità in base alla situazione reale per soddisfare le esigenze di funzionamento sicuro.

(5) Investimento basso e risultati rapidi.

 La cabina box riduce l'investimento dal 40% al 50% rispetto alla cabina tradizionale di pari dimensioni. Grazie alla scelta di apparecchiature avanzate, in particolare al funzionamento di apparecchiature senza olio, il problema delle perdite delle apparecchiature nella sottostazione convenzionale viene sostanzialmente risolto. La sottostazione può implementare la manutenzione delle condizioni, ridurre il carico di lavoro di manutenzione, risparmiare sui costi operativi e di manutenzione e i vantaggi economici complessivi sono molto considerevoli.

(6) Ingombro ridotto.

IL sottostazione scatolata occupa solo 1/10 dell'area della sottostazione di pari dimensioni. Può sfruttare appieno il centro stradale, la piazza e gli angoli della fabbrica per l'installazione e la produzione, in linea con la politica nazionale di risparmio del territorio.

(7) Bellissimo aspetto e facile da coordinare con l'ambiente.

L'involucro della scatola adotta la tecnologia di produzione di piastre e contenitori in acciaio zincato, con un design dall'aspetto accattivante. Con la premessa di garantire l'affidabilità dell'alimentazione elettrica, selezionando il colore dell'involucro della sottostazione scatolata, è facile coordinarsi con l'ambiente circostante. È particolarmente adatto per l'edilizia urbana, come aree residenziali urbane, stazioni, porti, aeroporti, parchi, aree verdi e altre aree densamente popolate. Può essere utilizzata sia come sottostazione fissa che come sottostazione mobile.

La differenza tra sottostazioni tradizionali e prefabbricate

Le sottostazioni tradizionali sono una componente cruciale dei sistemi energetici, utilizzate principalmente per convertire l’elettricità ad alta tensione in energia a bassa tensione per soddisfare le diverse richieste di energia. Garantiscono inoltre un funzionamento stabile e un dispacciamento ottimizzato dei sistemi di alimentazione, garantendo un'alimentazione elettrica affidabile e stabile.

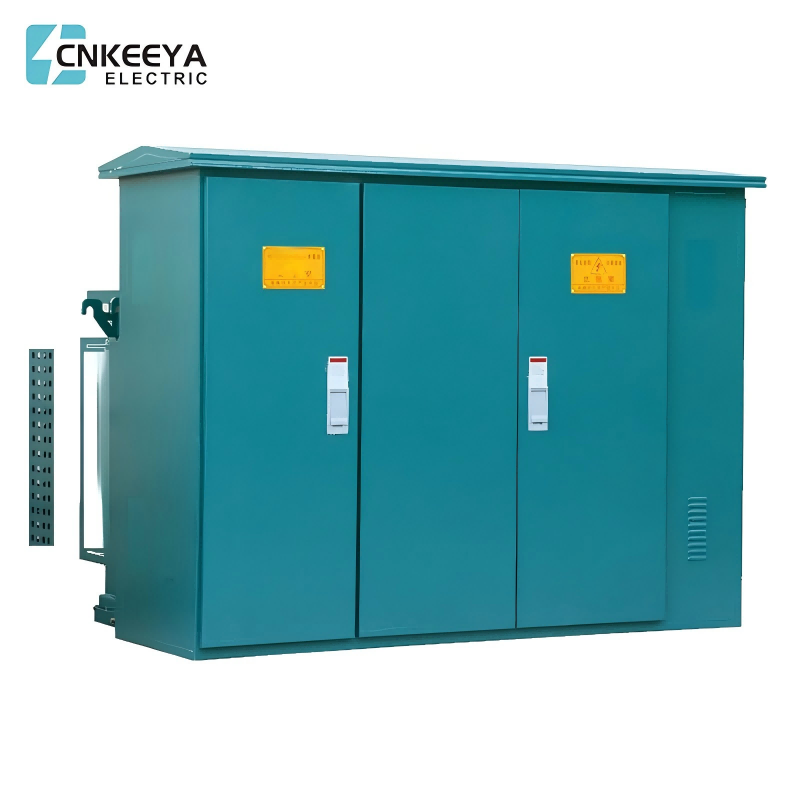

Quello che segue è un confronto parametrico tra la Sottostazione di Prefabbricazione di Tipo Americano e la Sottostazione tradizionale diZhejiang Solo apparecchio elettricoAzienda:

Come vengono classificate le sottostazioni box?

(1) Tipo assemblato. I set completi e i trasformatori ad alta e bassa tensione sono installati in una scatola metallica e nei dispositivi di distribuzione ad alta e bassa tensione viene lasciato un corridoio operativo. Questo tipo di sottostazione a scatola è relativamente grande e ora viene utilizzata raramente.

(2) Tipo di dispositivo combinato. Invece di utilizzare i set completi di dispositivi esistenti, le apparecchiature elettriche di controllo e protezione ad alta e bassa tensione vengono installate direttamente nella scatola per formare un tutt'uno. Il progetto si basa su considerazioni che non richiedono manutenzione, non esiste un corridoio operativo e la scatola è piccola. È anche chiamata sottostazione box-type europea o sottostazione box-type ordinaria.

(3) Tipo integrato. I dispositivi di controllo e protezione ad alta tensione sono semplificati e i dispositivi di distribuzione ad alta e bassa tensione e il corpo del trasformatore sono installati insieme nel serbatoio dell'olio del trasformatore per formare un tutt'uno. Il volume è inferiore, vicino alla stessa capacità del trasformatore in olio, ed è 1/3 della sottostazione box europea. È anche chiamata sottostazione box-type americana o sottostazione box-type compatta.
