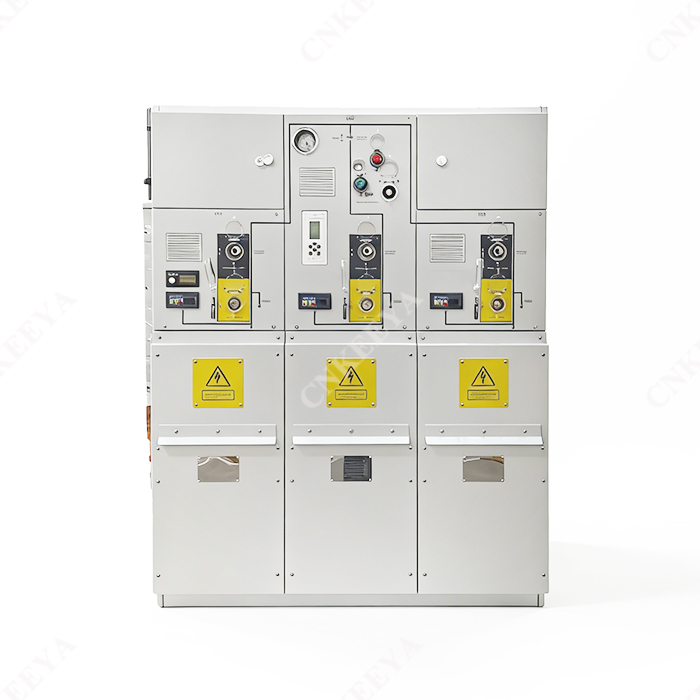

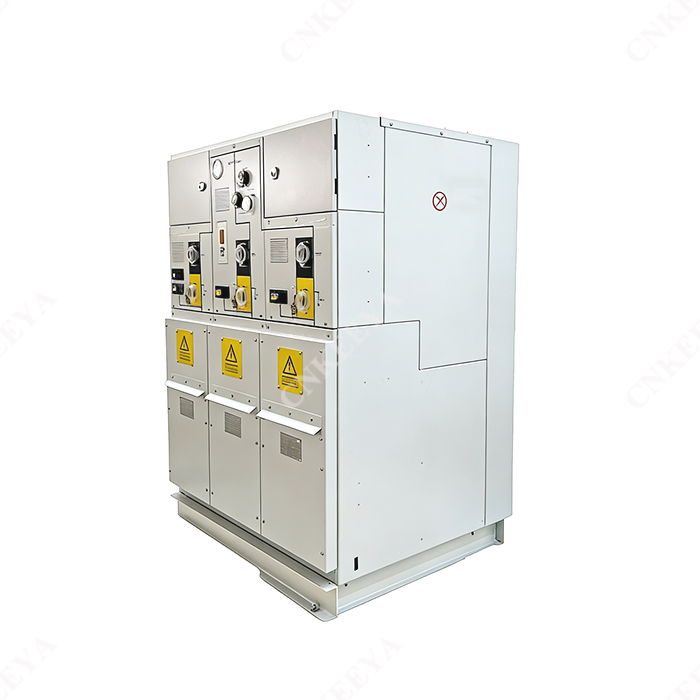

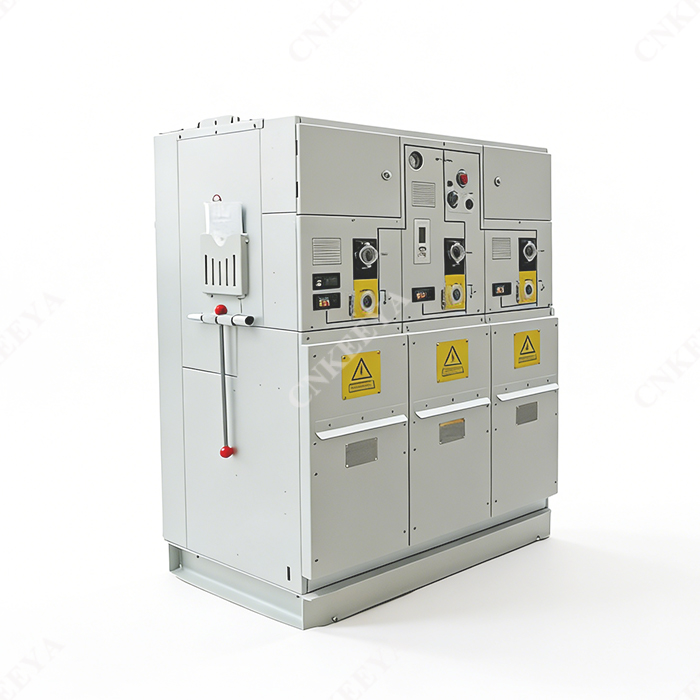

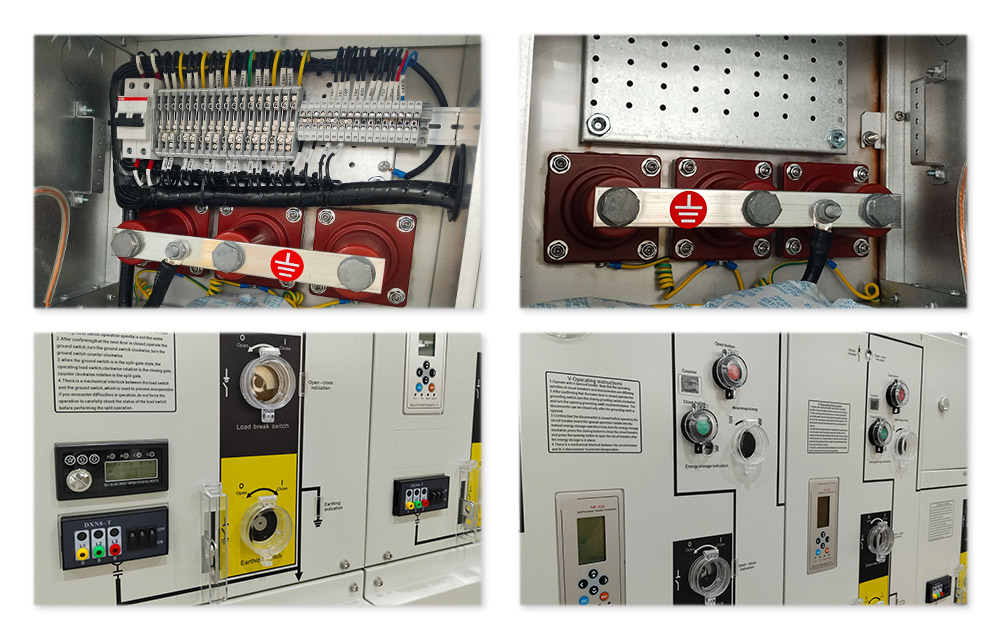

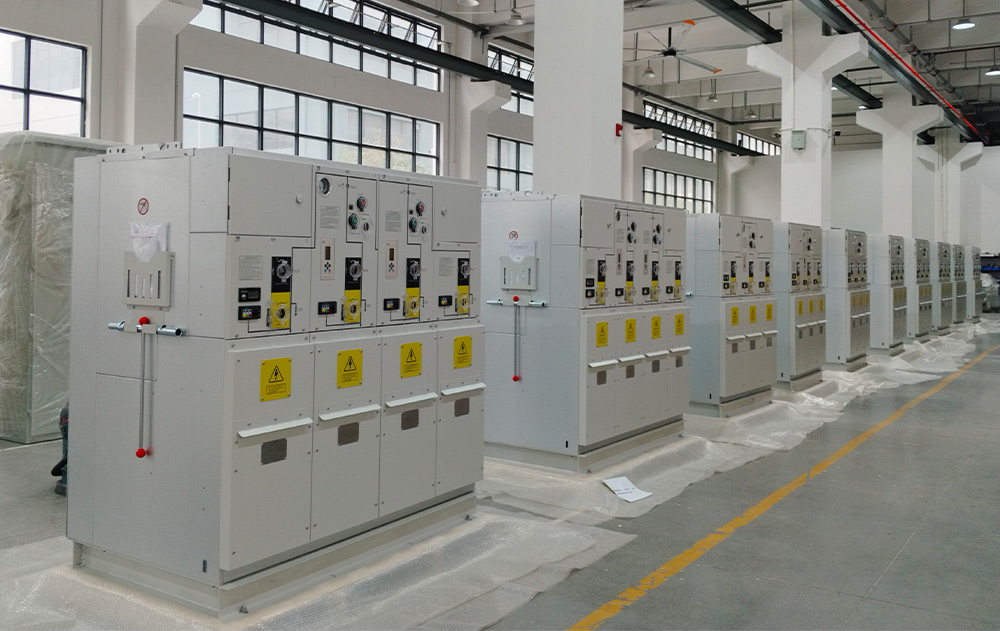

Apparecchiatura con interruttore ad anello gonfiabile completamente isolata da 12 kV

L'apparecchiatura con interruttore ad anello gonfiabile da 12 kV completamente isolata è ampiamente utilizzata nei sistemi di distribuzione di energia da 10 kV/6 kV ed è il prodotto di commutazione preferito per tutti i tipi di sottostazioni e sistemi di distribuzione per utenti urbani e rurali. Il quadro è un'unità modulare, che può essere combinata secondo scopi diversi; sono disponibili due tipi di combinazioni di unità fisse e unità espandibili per soddisfare l'uso flessibile di quadri compatti in varie sottostazioni.

L'unità principale ad anello riempito di gas RM-12(C)/630-25 è un sistema completamente sigillato e le sue parti sotto tensione e gli interruttori sono racchiusi in un corpo in acciaio inossidabile. L'intero quadro non è influenzato dalle condizioni ambientali esterne, garantendo così affidabilità operativa e sicurezza personale, in modo da ottenere l'assenza di manutenzione. Scegliendo un bus espandibile è possibile realizzare qualsiasi combinazione per ottenere la completa modularità. L'isolamento di sicurezza e la schermatura della barra collettrice estesa garantiscono affidabilità e sicurezza. L'unità principale ad anello riempito di gas RM-12(C)/630-25 può anche fornire soluzioni di automazione basate su IV, formando il concetto di interruttori intelligenti e riducendo al minimo il carico di lavoro di installazione e messa in servizio in loco.

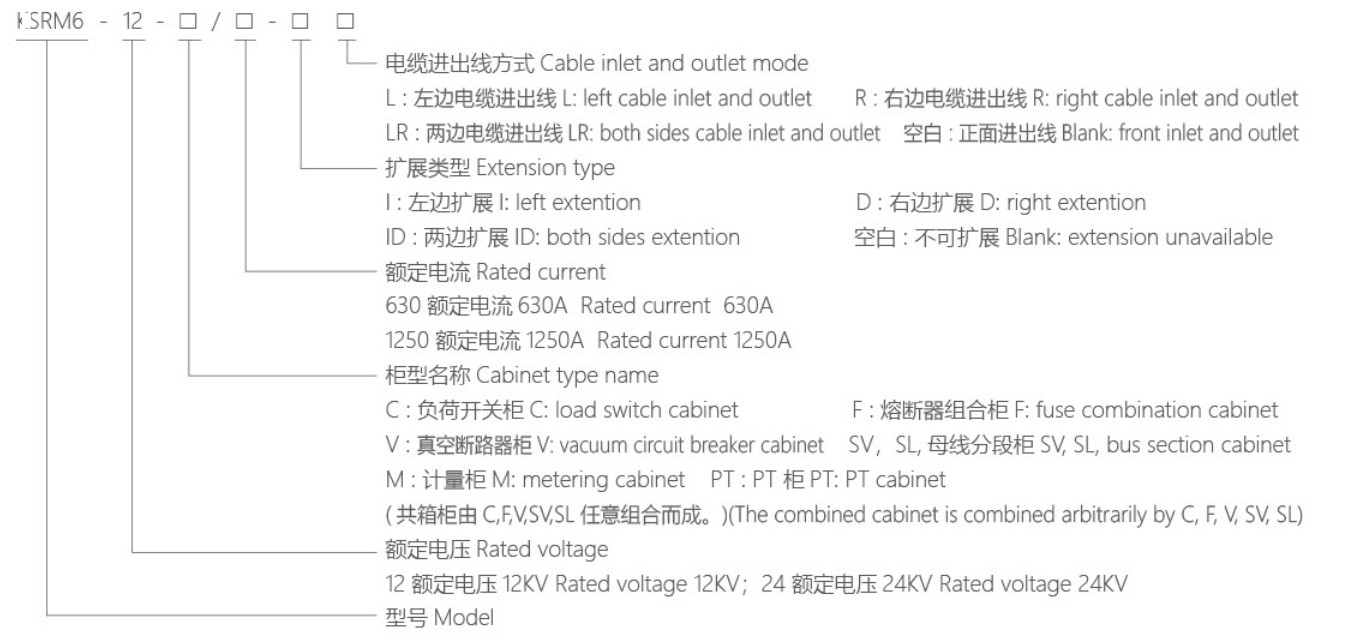

Modello e significato

· L'unità principale ad anello riempito di gas serie RM-12(C)/630-25 è caratterizzata dal gas SF6 utilizzato come mezzo isolante e di estinzione dell'arco.

· L'Unità è una struttura completamente sigillata e completamente isolata; le parti della barra collettrice, dell'interruttore e del punto sono completamente racchiuse in un guscio di acciaio inossidabile, la cavità è riempita con gas SF6 a 1,4 bar e il livello di protezione raggiunge IP67; l'intero dispositivo di commutazione non è assolutamente influenzato dalle condizioni ambientali esterne e il normale funzionamento dell'interruttore può essere garantito anche in condizioni estreme come Booding a breve termine e il prodotto non richiede manutenzione per tutta la vita.

· L'Unità è dotata di un canale di scarico della pressione affidabile e sicuro, in grado di garantire la sicurezza personale dell'operatore anche in situazioni estreme.

· L'unità è disponibile di due tipi: combinazione di unità fisse e combinazione di unità espandibili.

· L'Unità entra ed esce solitamente frontalmente, ma può anche realizzare un'uscita laterale o un'espansione laterale a seconda delle diverse posizioni di installazione.

· Le dimensioni dell'unità sono facili da installare e possono essere adatte a luoghi con spazio ridotto e condizioni ambientali sfavorevoli.

· L'Unità può essere dotata di motori elettrici, dispositivi di controllo remoto e monitoraggio per soddisfare le diverse esigenze degli utenti.

Parametro tecnico

Nota:) Dipende dalla corrente nominale dei fusibili.

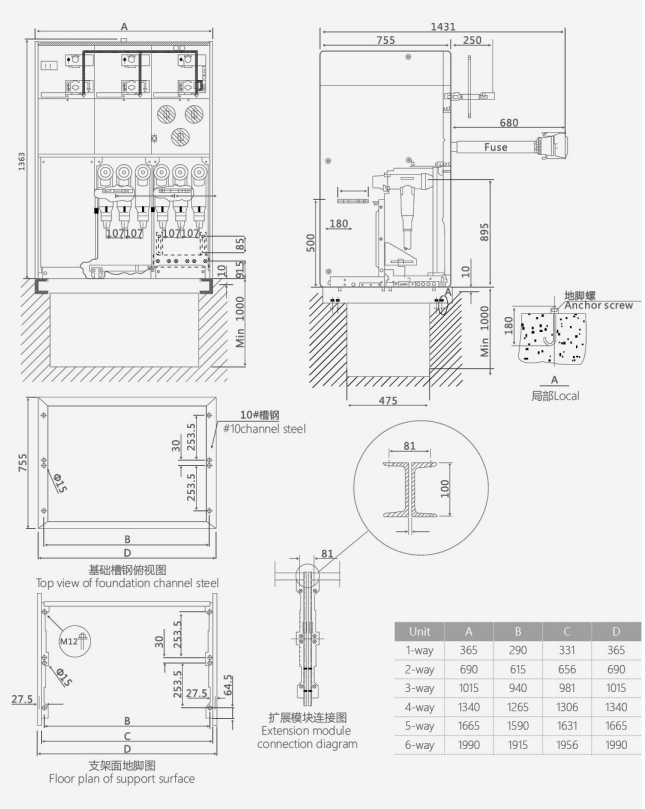

Struttura e dimensioni del quadro elettrico
