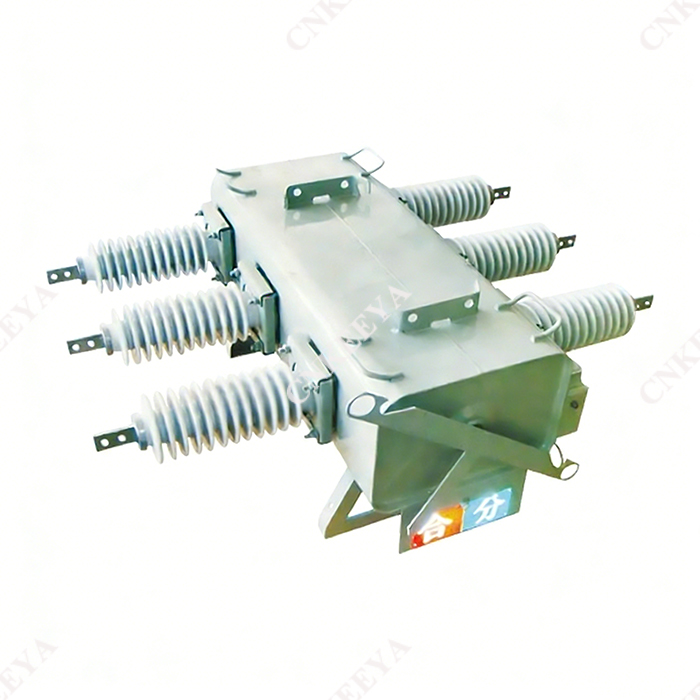

LW□-12 Interruttore automatico SF₆ integrato primario e secondario

 Principali caratteristiche strutturali

 LW□-12 Interruttore automatico integrato SF₆ primario e secondario, che utilizza la forza del campo magnetico ricevuta dalla corrente dell'arco per far ruotare l'arco ad alta velocità lungo una determinata sezione. A causa del peso relativamente leggero dell'arco, si allunga gradualmente e viene a contatto continuamente con il gas SF6 fresco durante la rotazione ad alta velocità, quindi viene raffreddato ed estinto. Questo tipo di interruttore presenta i vantaggi di una forte capacità di estinzione dell'arco, una lunga durata elettrica, nessuna interruzione di corrente quando si interrompono piccole correnti e nessuna sovratensione durante il funzionamento. Allo stesso tempo, richiede meno potenza operativa e ha un'elevata affidabilità.

 L'interruttore adotta un meccanismo miniaturizzato a molla, che presenta i vantaggi di un funzionamento affidabile, una lunga durata meccanica e un controllo semplice. Il meccanismo a molla può immagazzinare energia manualmente o elettricamente, aprirsi e chiudersi manualmente o elettricamente e ha una funzione di richiusura.

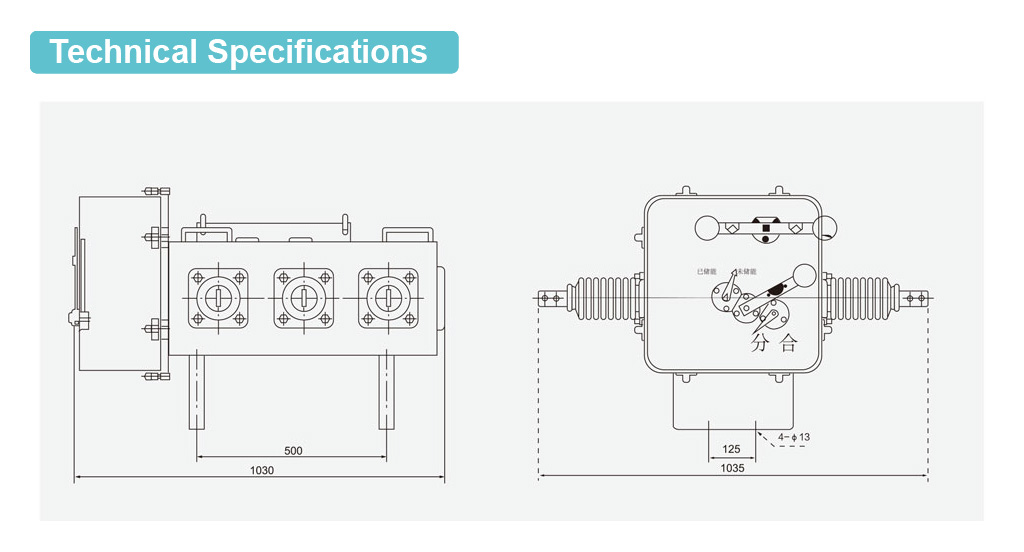

 Il materiale della scatola dell'interruttore è costituito da acciaio inossidabile 304 di spessore 3 mm saldato insieme, con una struttura completamente ermetica e un livello di protezione non inferiore a IP67; Sulla scatola sono presenti indicatori di posizione di apertura e chiusura facilmente osservabili e evidenti e indicatori di stato di accumulo di energia, che sono collegati in modo affidabile al meccanismo di funzionamento e hanno azioni di indicazione affidabili. La scatola è dotata di maniglia per la movimentazione per evitare di tirare il condotto del filo.
