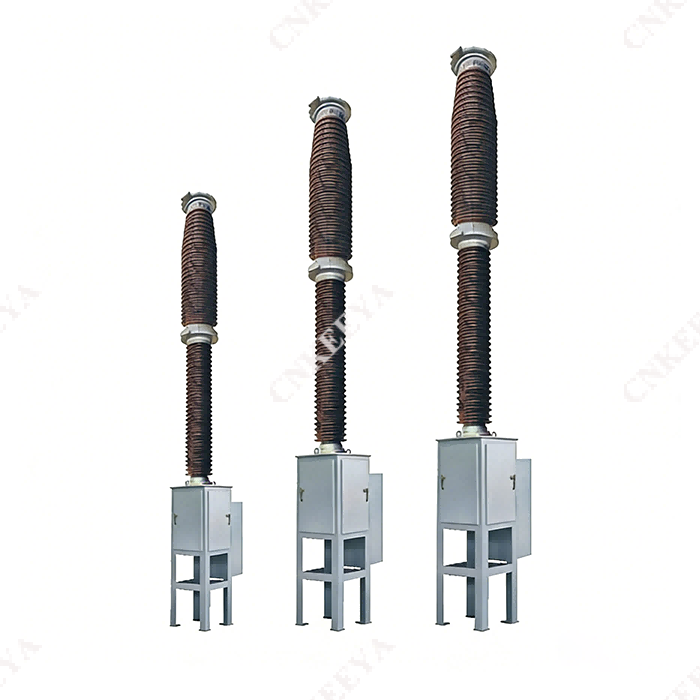

Interruttore automatico per esterni con esafluoruro di zolfo (SF₆) CA ad alta tensione LW□-252

  L'interruttore automatico LW□-252 per esterni ad esafluoruro di zolfo CA (SF₆) ad alta tensione è un prodotto per esterni. È adatto per reti elettriche CA 50 Hz con una tensione massima di 252 kV in aree in cui l'altitudine non supera i 2000 metri, la temperatura ambiente non è inferiore a -30 ℃ e la classe di inquinamento non è superiore alla Classe IV. Viene utilizzato per interrompere la corrente nominale e la corrente di guasto o per commutare le linee del circuito, realizzando il controllo e la protezione dei sistemi di alimentazione e può essere utilizzato anche come interruttore automatico di interconnessione.

   Questo prodotto utilizza il gas SF₆ come mezzo di estinzione e isolamento dell'arco, adotta la tecnologia di estinzione dell'arco autoenergetica importata ed è dotato di un nuovo meccanismo di funzionamento a molla. È caratterizzato da una lunga durata elettrica, basso lavoro operativo, bassa rumorosità ed elevata affidabilità, con una struttura semplice, dimensioni compatte e un lungo periodo esente da manutenzione. È ben adattato all'attuale tendenza di sviluppo delle apparecchiature elettriche senza olio e di grande capacità.

 Caratteristiche strutturali

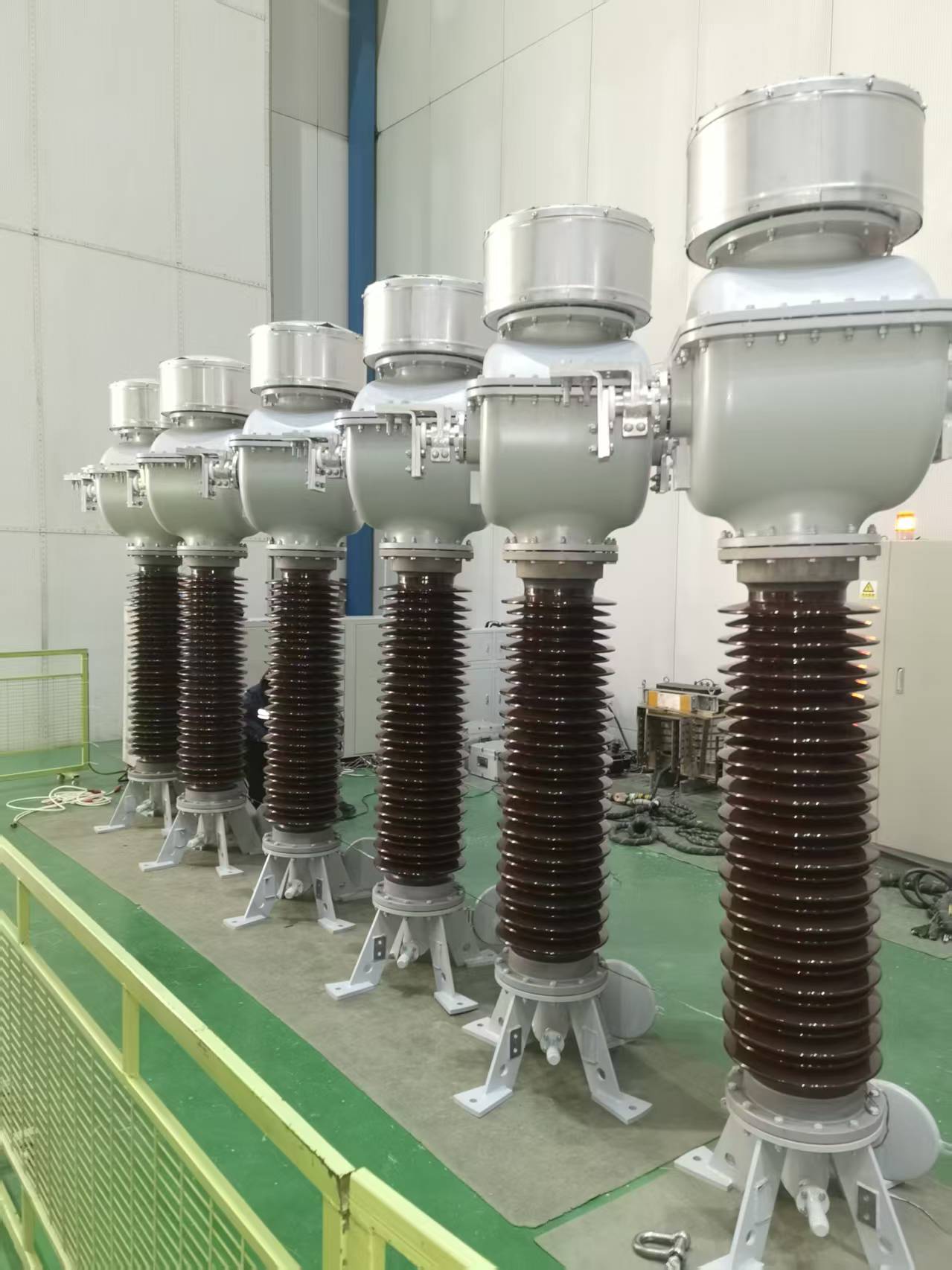

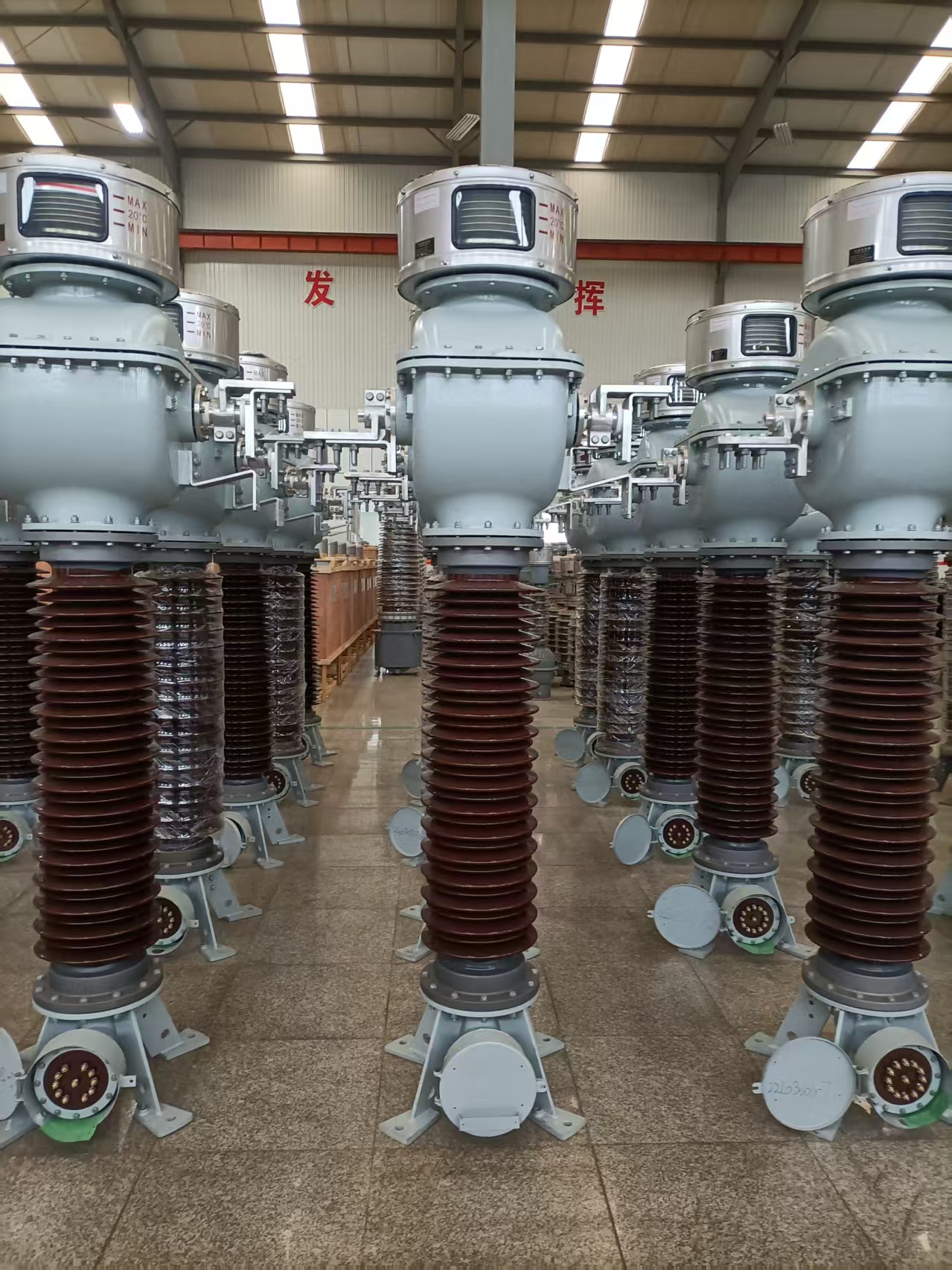

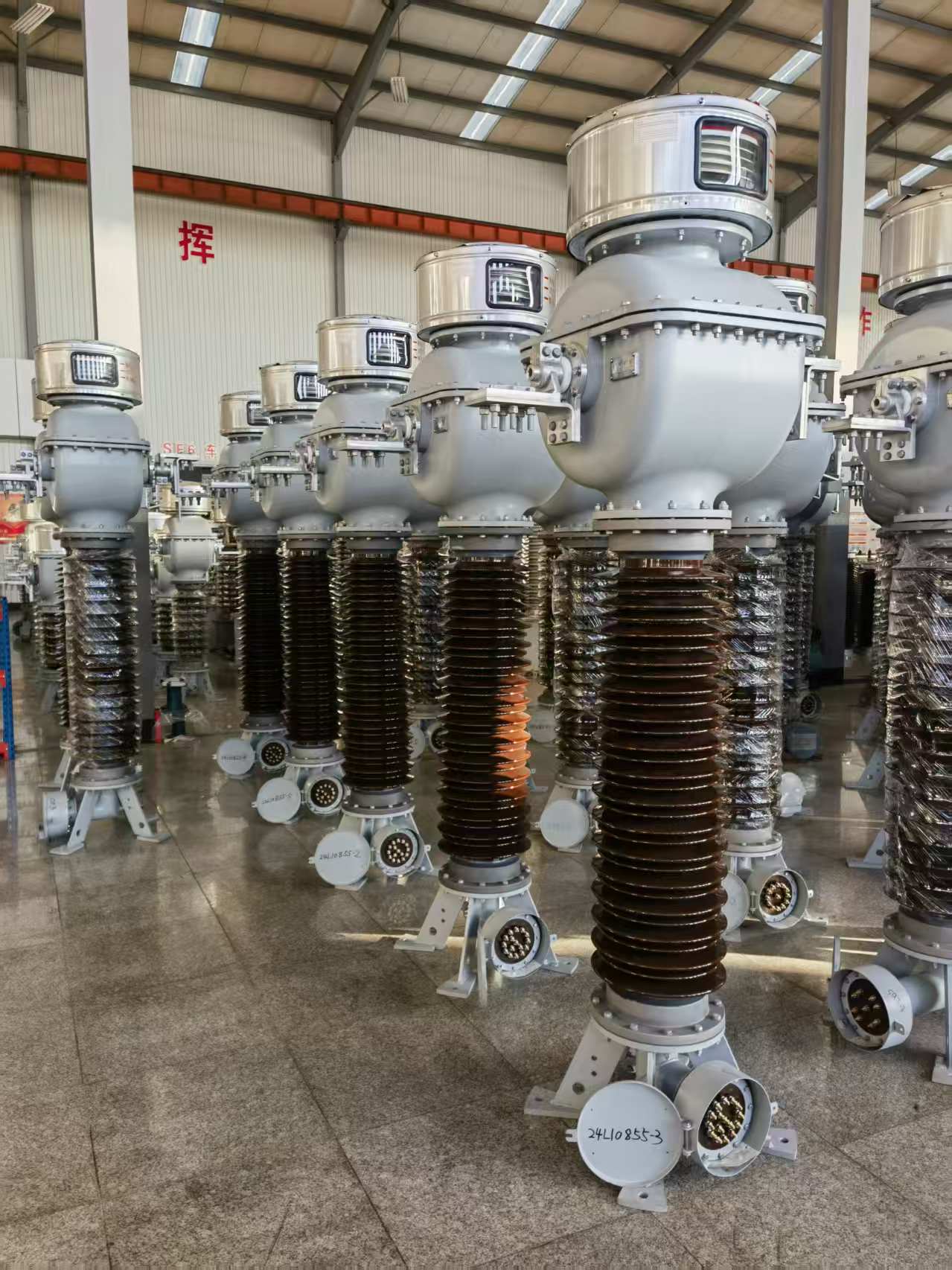

    L'interruttore adotta una struttura a rottura singola con pilastro in porcellana trifase, con un meccanismo a molla per ciascuna fase e un collegamento elettrico trifase, quindi l'aspetto è nuovo e raffinato. L'interruttore utilizza il gas SF6 come isolante e mezzo di estinzione dell'arco e adotta un relè di densità di tipo puntatore per monitorare l'andamento della pressione e della densità. Grazie all'utilizzo del principio di estinzione dell'arco autoalimentato e al design ottimizzato nel sistema di movimento dell'interruttore, l'efficienza meccanica è stata effettivamente migliorata e la potenza operativa è stata ridotta;

    Eccellenti prestazioni di interruzione e lunga durata elettrica;

 Ciascun palo di questo prodotto è installato su una scatola del meccanismo montata centralmente sulla fondazione. La scatola contiene un meccanismo a molla e un'unità di controllo elettrica. L'asta di uscita del meccanismo è collegata alla pedivella. La superficie della staffa della scatola del meccanismo è zincata a caldo e gli elementi di fissaggio sono zincati a caldo. L'involucro della scatola del meccanismo è realizzato in materiale di acciaio inossidabile, quindi il prodotto ha un'eccellente resistenza alla corrosione. Elevata affidabilità meccanica, capace di funzionamento frequente;

    A causa dell'elevata resistenza intrinseca dell'esafluoruro di zolfo gassoso e dell'uso del movimento dei contatti negli interruttori automatici, non si verifica alcuna riaccensione della corrente capacitiva durante l'apertura dell'interruttore automatico;

    Il livello di isolamento esterno è elevato e l'isolamento esterno è progettato con un'ampia distanza superficiale, che offre eccellenti prestazioni di resistenza all'inquinamento.

    Elevata capacità di carico di corrente: condurre test di aumento della temperatura a 1,2 volte la corrente nominale di 4000 A e c'è ancora un ampio margine di aumento della temperatura in ogni punto;

    La struttura estetica generale del prodotto è compatta, facile da installare ed eseguire il debug in loco e il carico di lavoro di manutenzione è ridotto.

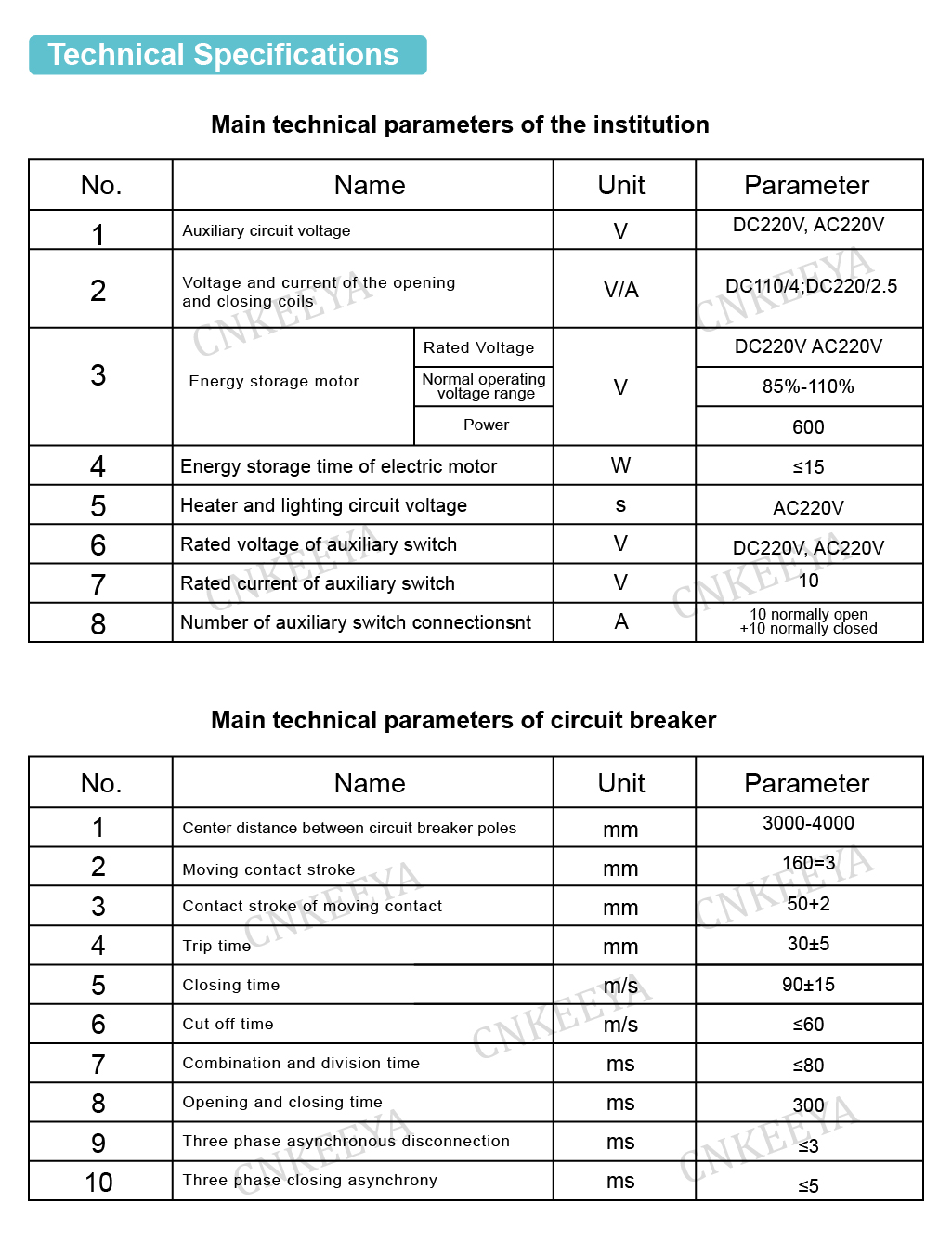

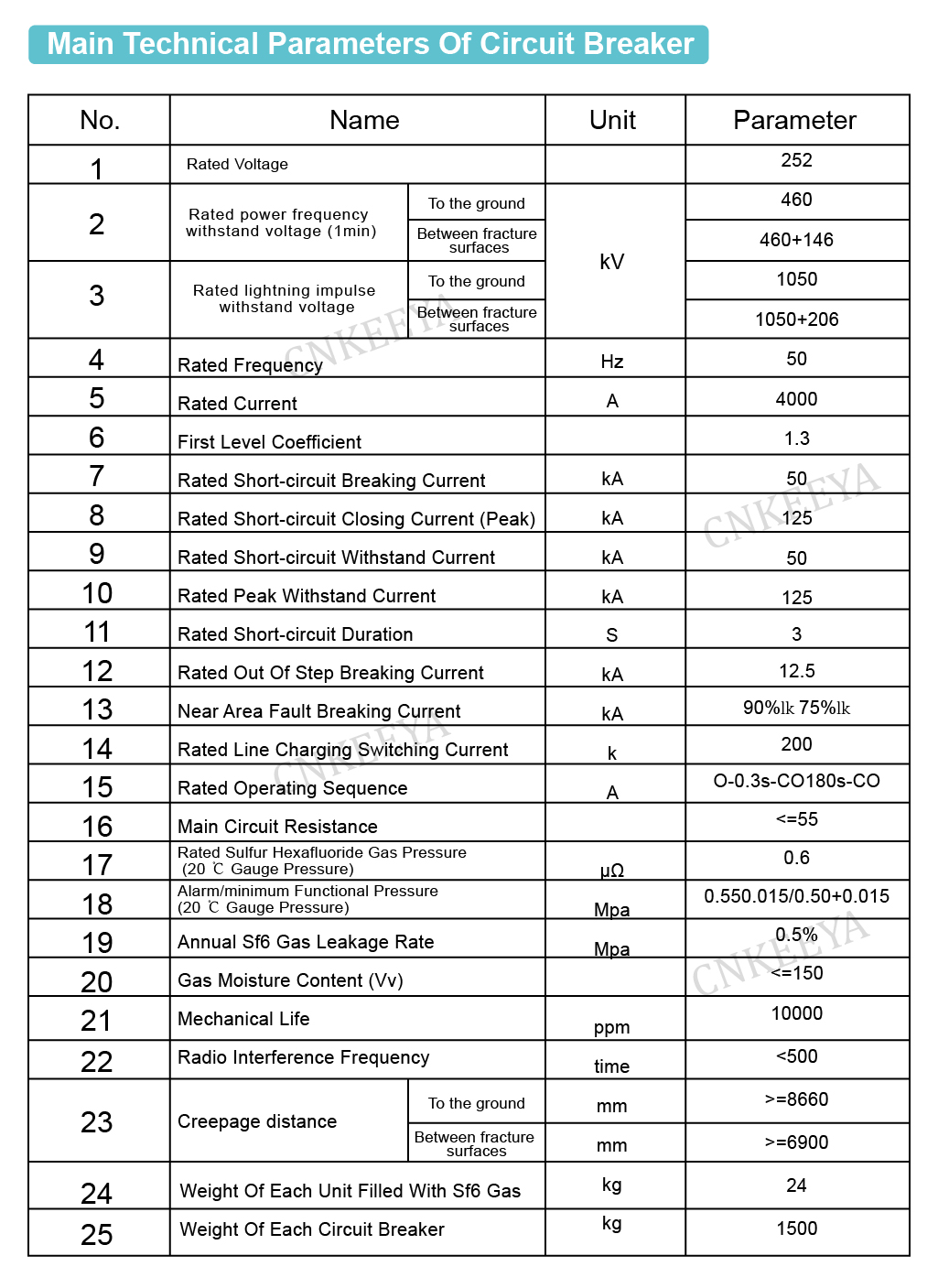

 1. Peso M: 4500 kg (con gas); Peso totale del gas: 24 kg.

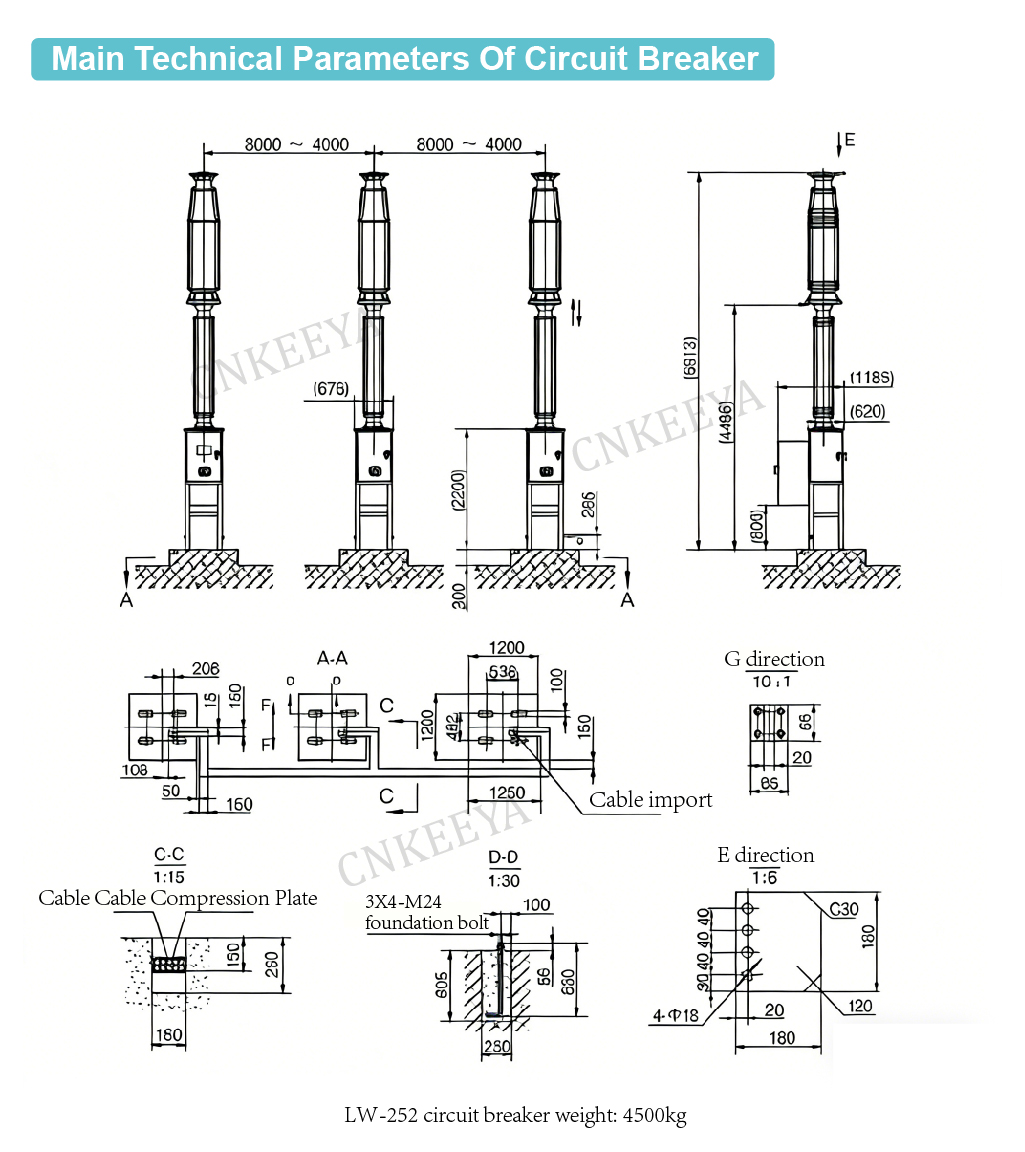

2. Carico di base: statico 4500 kg (tre poli); 1500 kg (per palo) direzione orizzontale dinamica F: 2500 kg; Direzione verticale (verso l'alto) 3500 kg; Direzione verticale (verso il basso) 6000 kg

 3. La planarità della superficie del calcestruzzo non deve superare 1,5 mm.

 4. Il foro di installazione per collegare la morsettiera al filo primario viene praticato dall'utente sul posto in base alle proprie esigenze e il materiale della morsettiera è in lega di alluminio 2A12-T4.

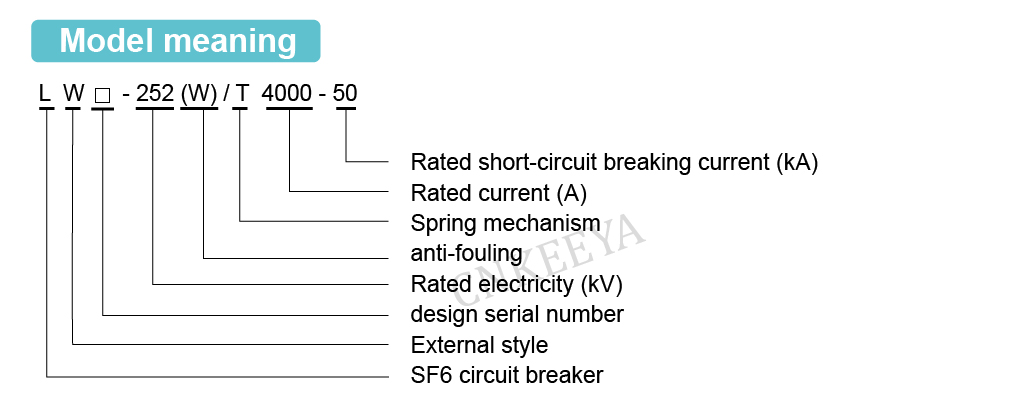

 Istruzioni per l'ordinazione

  Modello e specifiche dell'interruttore automatico;

  Parametri elettrici nominali (tensione, corrente, corrente di interruzione, ecc.)

  Condizioni ambientali di utilizzo (temperatura ambiente, altitudine, livello di inquinamento ambientale)

  Parametri elettrici nominali del circuito di controllo (tensione nominale del motore di accumulo dell'energia, tensione nominale delle bobine di apertura e chiusura); I nomi e le quantità dei pezzi di ricambio, delle attrezzature specializzate e degli strumenti richiesti (da ordinare separatamente); La direzione del cablaggio del terminale contemporaneamente.
