Interruttore automatico a serbatoio CA ad alta tensione LW36-126/T3150-40 SF₆

 Panoramica

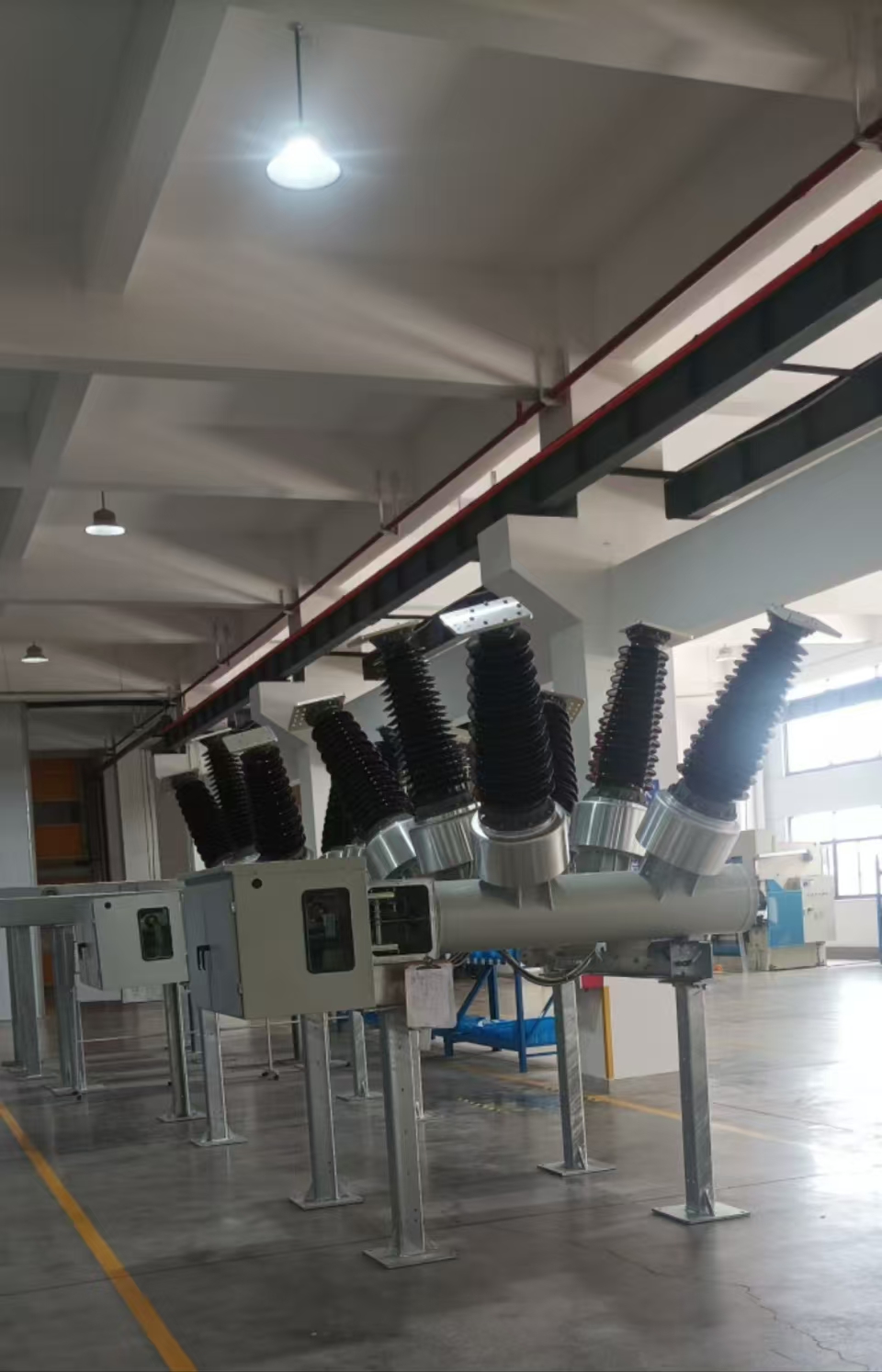

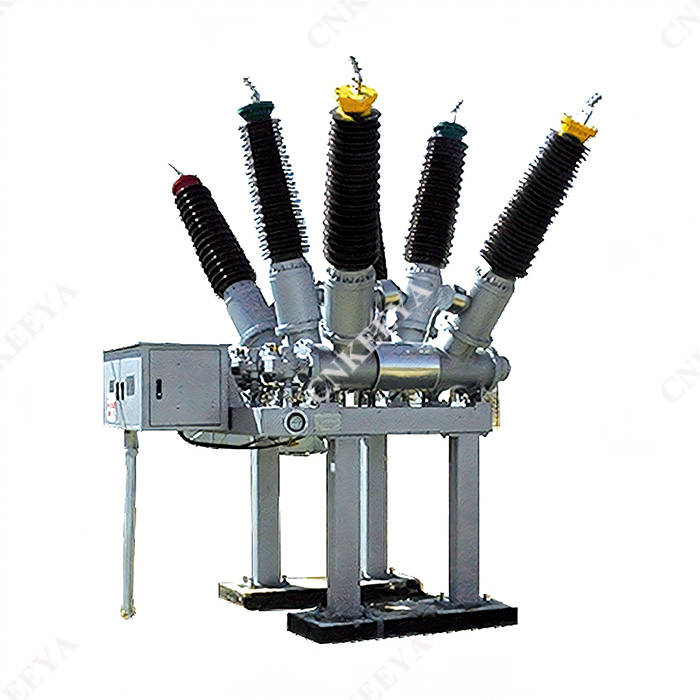

 LW36-126/T3150-40 Interruttore automatico a serbatoio AC SF₆ ad alta tensione e trasformatore di corrente insieme, e la camera di estinzione dell'arco è installata orizzontalmente in un guscio in lega di alluminio messo a terra, dotato di un meccanismo di azionamento a molla di tipo CT26. Utilizza meno componenti, ha un layout semplice e compatto ed è nel complesso robusto e durevole e soddisfa i requisiti degli interruttori senza olio. Ha ottime caratteristiche meccaniche ed elevata affidabilità. Tutti i componenti importanti vengono lavorati da apparecchiature CNC e di centri di lavoro e i cuscinetti sono realizzati con cuscinetti di marca (come IKO, INA, SKF, ecc.), con una durata meccanica fino a 10.000 volte. Adatto per quadri ad alta tensione da esterno con corrente alternata trifase 50Hz, può essere utilizzato per il controllo e la protezione di sistemi di trasmissione e trasformazione a 72,5 (126) kV; Può essere utilizzato anche per il collegamento di interruttori automatici e per l'apertura e la chiusura di banchi di condensatori.

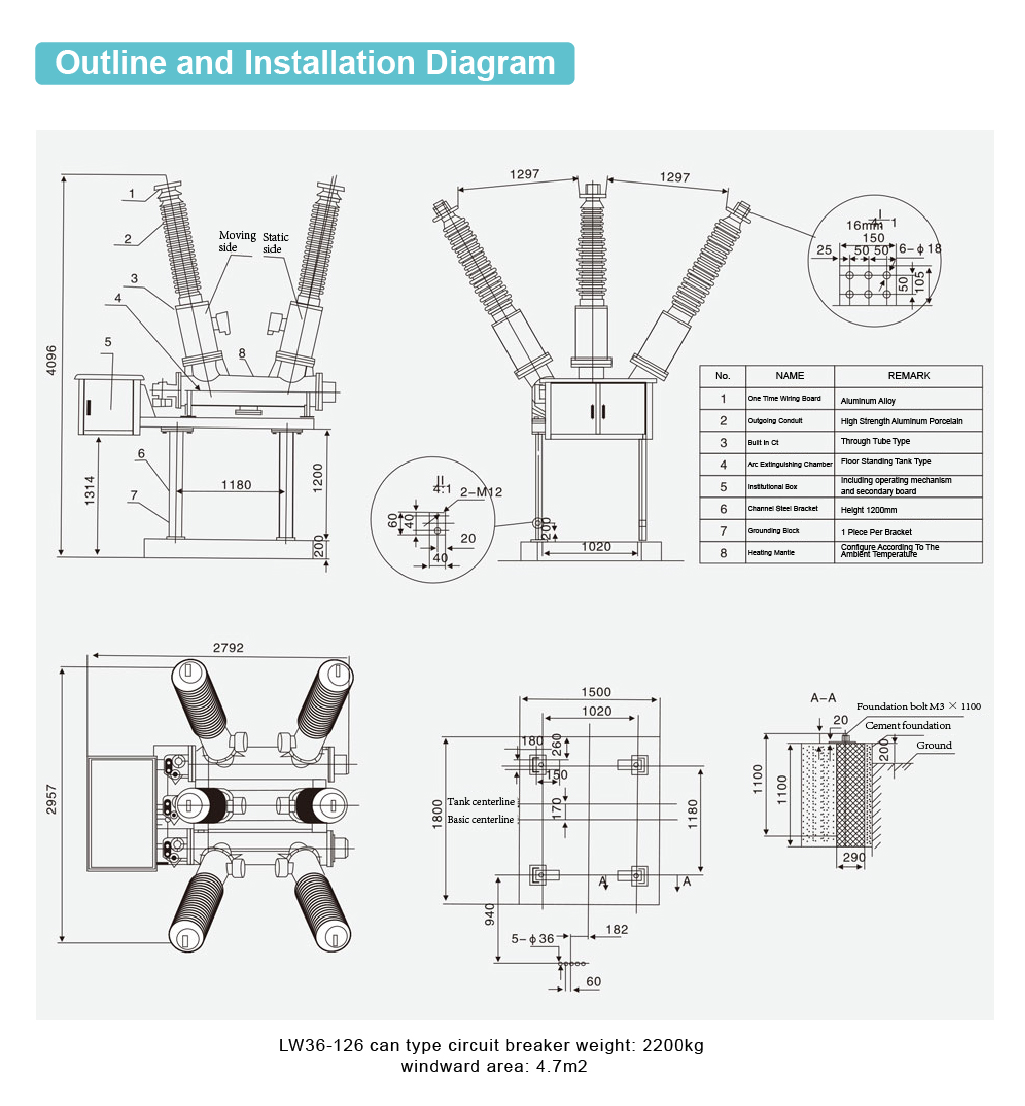

 Caratteristiche strutturali

 L'interruttore adotta una struttura a rottura singola con pilastro in porcellana trifase, con un meccanismo a molla per le tre fasi disposte al centro e collegate dalle tre fasi, risultando in un aspetto nuovo e raffinato. L'interruttore utilizza il gas SF6 come mezzo di isolamento ed estinzione dell'arco. Durante il funzionamento, i tre poli dell'interruttore sono collegati al gas SF6 e un relè di densità di tipo puntatore viene utilizzato per monitorare l'andamento della pressione e della densità. Grazie all'utilizzo del principio di estinzione dell'arco autoalimentato e al design ottimizzato nel sistema di movimento dell'interruttore, l'efficienza meccanica è stata effettivamente migliorata e la potenza operativa è stata notevolmente ridotta; Eccellenti prestazioni di interruzione e lunga durata elettrica;

 Il telaio di installazione e il supporto sono costituiti da piastre di acciaio piegate nel loro insieme e il trattamento superficiale è tutto zincato a caldo. Tutti gli elementi di fissaggio esposti sono realizzati con materiali ad alta resistenza e zincati a caldo oppure utilizzano parti standard in acciaio inossidabile. Il guscio esterno della scatola del meccanismo è realizzato in acciaio inossidabile, quindi il prodotto ha un'eccellente resistenza alla corrosione;

 Elevata affidabilità meccanica, capace di funzionamento frequente;

 A causa dell'elevata resistenza intrinseca dell'esafluoruro di zolfo gassoso e dell'utilizzo di un movimento dei contatti superiore negli interruttori automatici, non vi è alcuna riaccensione della corrente capacitiva di interruzione; Il livello di isolamento esterno è elevato e l'isolamento esterno è progettato con un'ampia distanza superficiale. La distanza superficiale è ≥ 31 mm/kV e le prestazioni antinquinamento sono eccellenti. Può operare in sicurezza anche in ambienti difficili; Elevata capacità di carico di corrente: eseguire un test di aumento della temperatura a 1,2 volte la corrente nominale di 3150 A, ovvero 3780 A, e c'è ancora un ampio margine di aumento della temperatura in ogni punto;

 La struttura estetica generale del prodotto è compatta, facile da installare ed eseguire il debug in loco e il carico di lavoro di manutenzione è ridotto.

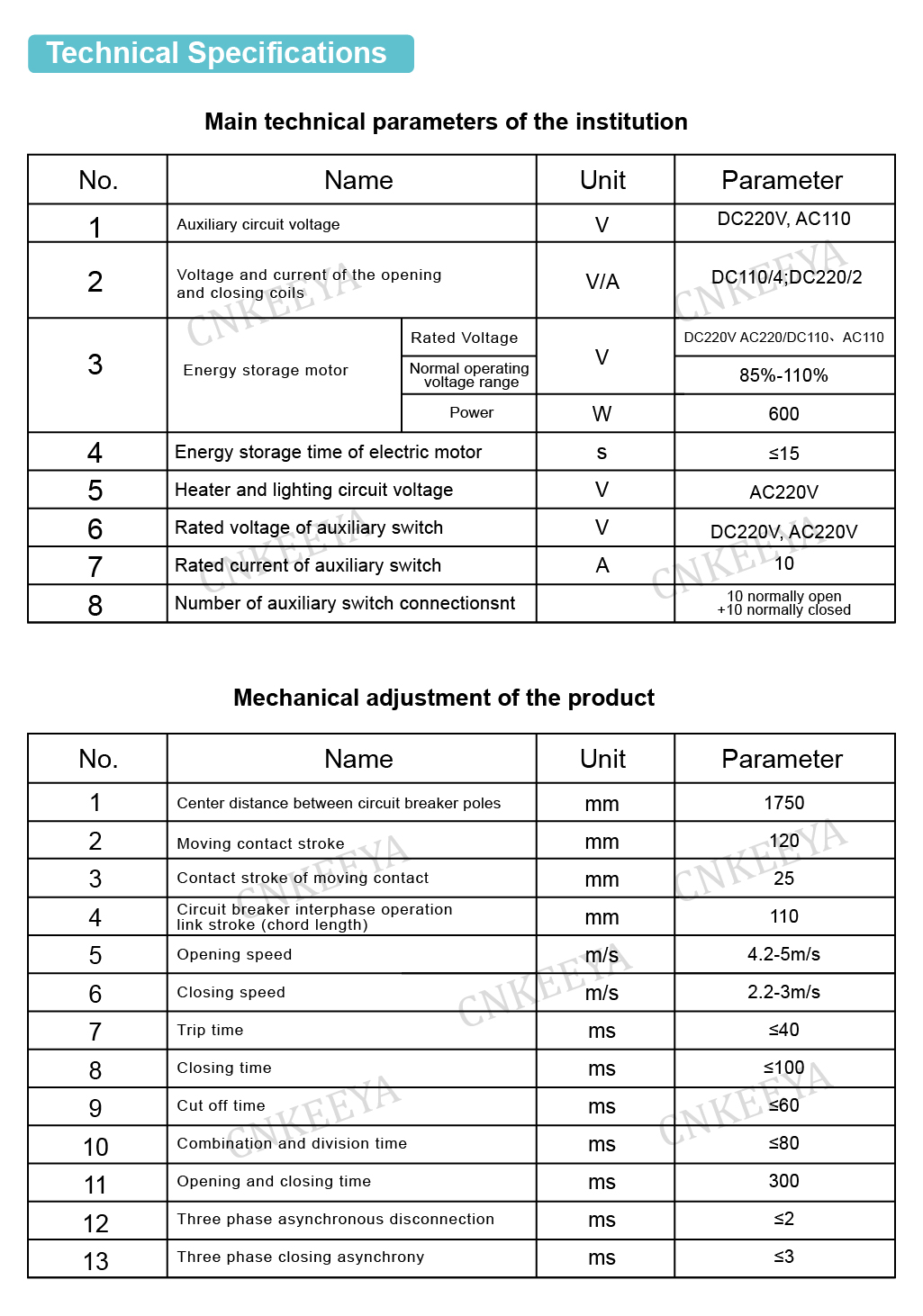

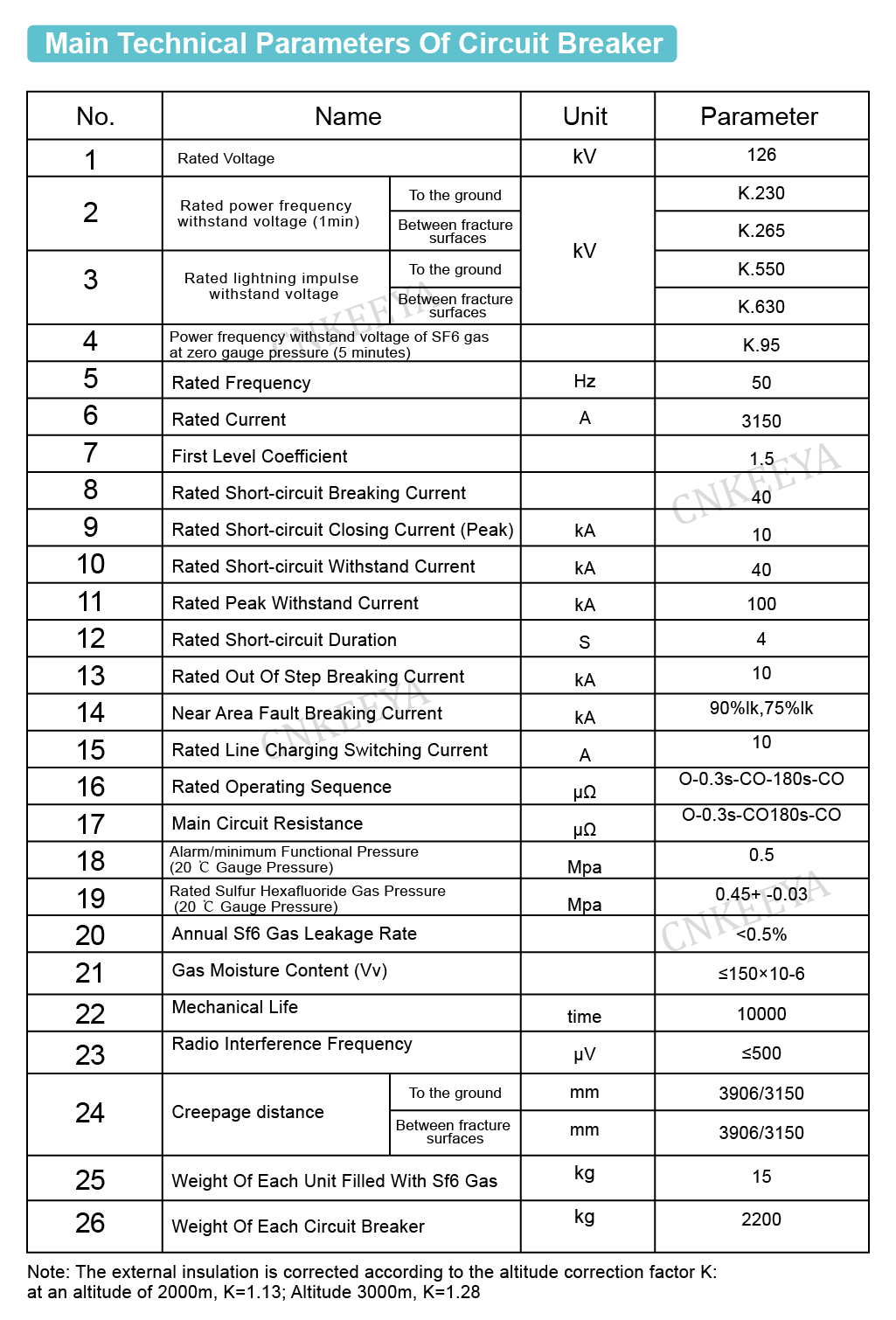

 Istruzioni per l'ordinazione

 Modello e specifiche dell'interruttore automatico;

 Parametri elettrici nominali (tensione, corrente, corrente di interruzione, ecc.)

 Condizioni ambientali di utilizzo (temperatura ambiente, altitudine, livello di inquinamento ambientale)

 Parametri elettrici nominali del circuito di controllo (tensione nominale del motore di accumulo dell'energia, tensione nominale delle bobine di apertura e chiusura); I nomi e le quantità dei pezzi di ricambio, delle attrezzature specializzate e degli strumenti richiesti (da ordinare separatamente);

 La direzione del cablaggio del terminale contemporaneamente.
