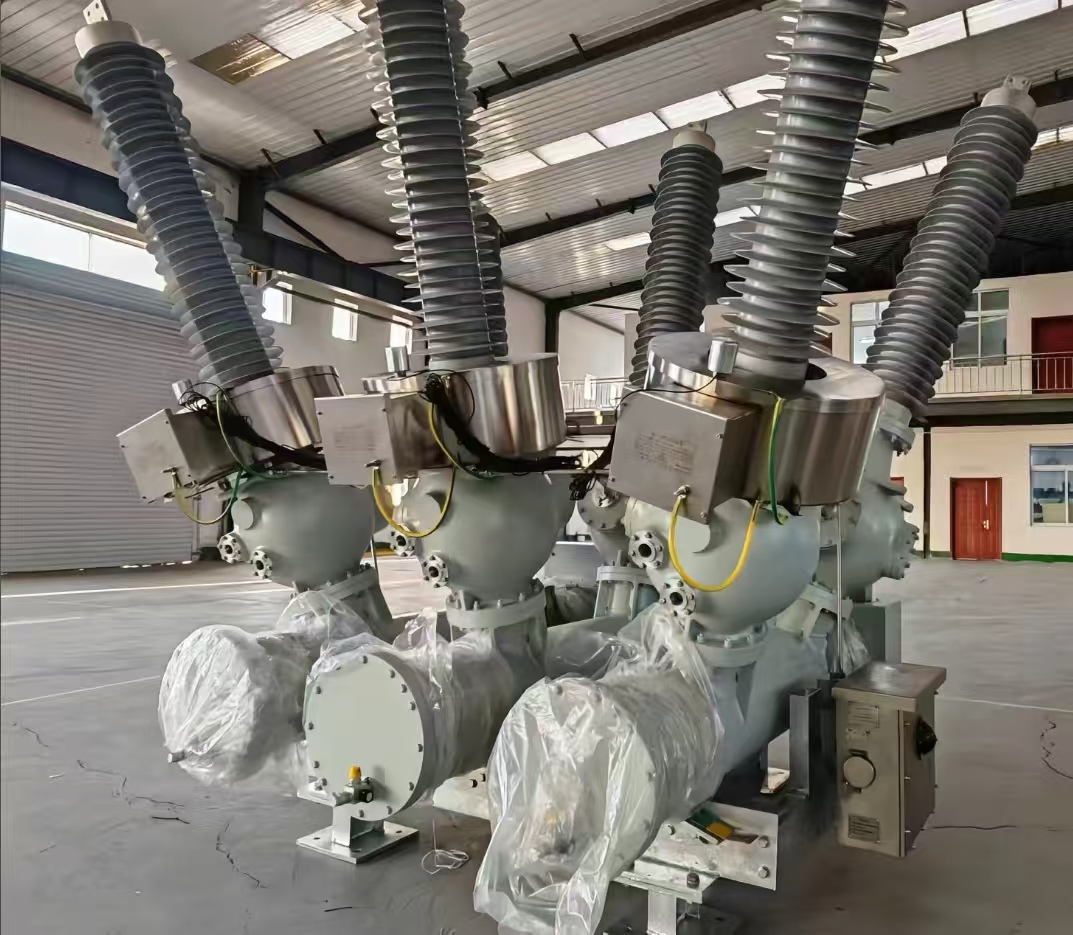

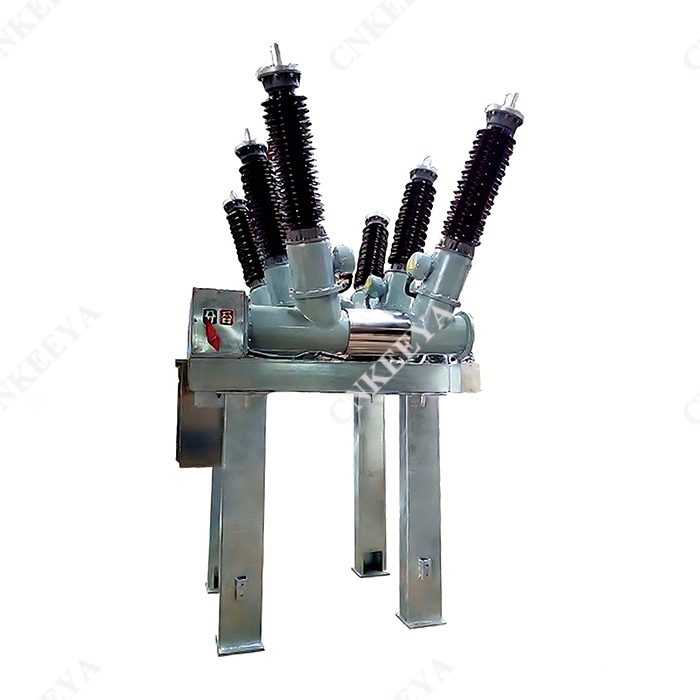

ZCW□-72.5(126.5)/L Gruppo di quadri di tipo aperto

Il gruppo di quadri di tipo aperto ZCW□-72.5(126.5)/L è un set completo di apparecchi elettrici combinati che utilizza l'aria come gas SF6 di isolamento esterno come mezzo di estinzione dell'arco. Il controllo e la protezione dei sistemi di trasmissione e distribuzione a 72,5 KV per corrente alternata trifase possono essere utilizzati anche per il collegamento di interruttori automatici e l'apertura e chiusura di banchi di condensatori. Adatto per sottostazioni urbane, sottostazioni aziendali e sottostazioni montagnose con utilizzo del territorio limitato.

 caratteristiche strutturali

 Combina organicamente interruttori automatici, sezionatori, interruttori di messa a terra, trasformatori di corrente, sbarre collettrici e altri componenti su una staffa con struttura in acciaio messa a terra, ottenendo una struttura compatta. Occupa solo il 30% -50% dello spazio del tipo split e ha caratteristiche evidenti come il risparmio di terreno e la riduzione dei costi di progetto.

 L'intero intervallo viene prefabbricato in fabbrica, assemblato e sottoposto a debug prima di lasciare la fabbrica e trasportato nel luogo di installazione nel suo insieme, abbreviando notevolmente il ciclo di installazione.

 Adozione di camere di estinzione dell'arco ad alte prestazioni e interruttori di isolamento completamente convalidati, con manutenzione minima ed elevata affidabilità.

 Il sistema sbarre autoportante prefabbricato in fabbrica di partizioni non richiede la riparazione della struttura da parte degli utenti.

 Layout flessibile e può essere utilizzato per vari metodi di cablaggio.

 L'interruttore può essere abbassato per la manutenzione o la sostituzione dell'intero e il tempo di interruzione dell'alimentazione può essere ridotto a meno di 3 ore a causa del guasto della carrozzeria.

\

 Istruzioni per l'ordinazione

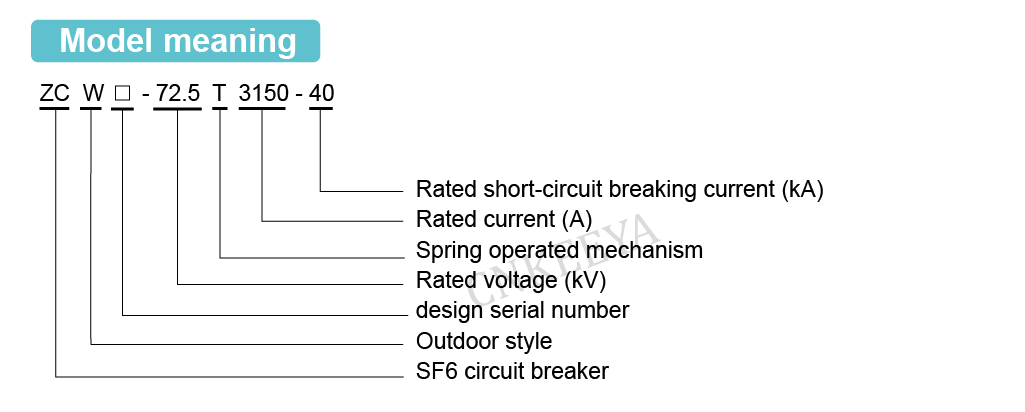

 Modello e specifiche dell'interruttore automatico;

 Parametri elettrici nominali (tensione, corrente, corrente di interruzione, ecc.); Parametri elettrici nominali del circuito di controllo (tensione nominale del motore di accumulo dell'energia, tensione nominale delle bobine di apertura e chiusura) in base a condizioni ambientali quali temperatura, altitudine e livello di inquinamento;

 I nomi e le quantità dei pezzi di ricambio, delle attrezzature specializzate e degli strumenti richiesti (da ordinare separatamente);

 La direzione del cablaggio del terminale contemporaneamente.
