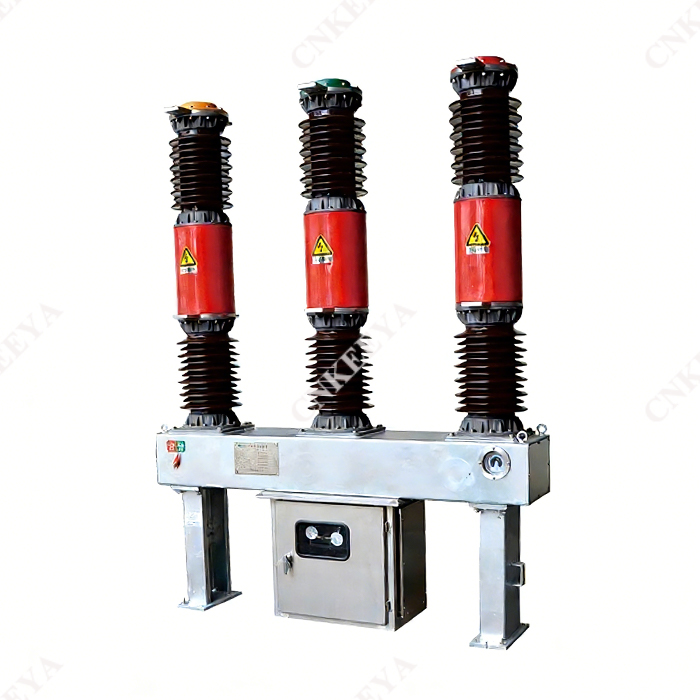

Interruttore automatico per esterni in esafluoruro di zolfo LW36-40.5 (W)/T2000-31.5

Panoramica

 L'interruttore automatico per esterni in esafluoruro di zolfo LW36-40.5 (W)/T2000-31.5 è un'apparecchiatura elettrica in sistemi di alimentazione trifase CA 50 Hz, adatto per il controllo e la protezione in sistemi di alimentazione a tensione nominale di 40,5 kV. È dotato di trasformatori di corrente interni o esterni per scopi di misurazione e protezione.

Caratteristiche strutturali

 L'interruttore automatico in esafluoruro di zolfo LW36-40.5 è una struttura a pilastrini in porcellana da esterno, dotata di comando a molla CT35. Il meccanismo e il corpo sono disposti a forma di "T", con un volume complessivo ridotto, leggerezza, struttura semplice, bassa potenza operativa e facilità di installazione e debug. Durata meccanica di 10000 cicli, adatta per operazioni frequenti;

 Adozione di una camera di estinzione dell'arco ad aria compressa con eccellenti prestazioni di interruzione e una durata elettrica fino a 20 volte;

 Le prestazioni di tenuta sono affidabili. La tenuta statica adotta una struttura ad anello di tenuta a forma di O e la tenuta dinamica adotta un anello di tenuta a forma di "V" con struttura di compensazione della pressione della molla. La scheda di cablaggio secondaria del trasformatore è prodotta mediante processo di iniezione a pressione, con forti prestazioni anti-invecchiamento, garantendo che il tasso annuale di perdita d'aria sia ≤ 0,5%;

 Il telaio di installazione e il supporto sono realizzati con rulli integrali in lamiera d'acciaio, utilizzando componenti standard ad alta resistenza con elevata affidabilità meccanica;

 Il nucleo di ferro del grado di misurazione del trasformatore di corrente interno o esterno è realizzato in materiale ad alta conduttività magnetica in lega microcristallina, con un livello di precisione fino a 0,2 o 0,2S. Ogni fase del prodotto può essere dotata di 2-4 trasformatori di corrente.

 Istruzioni per l'ordinazione

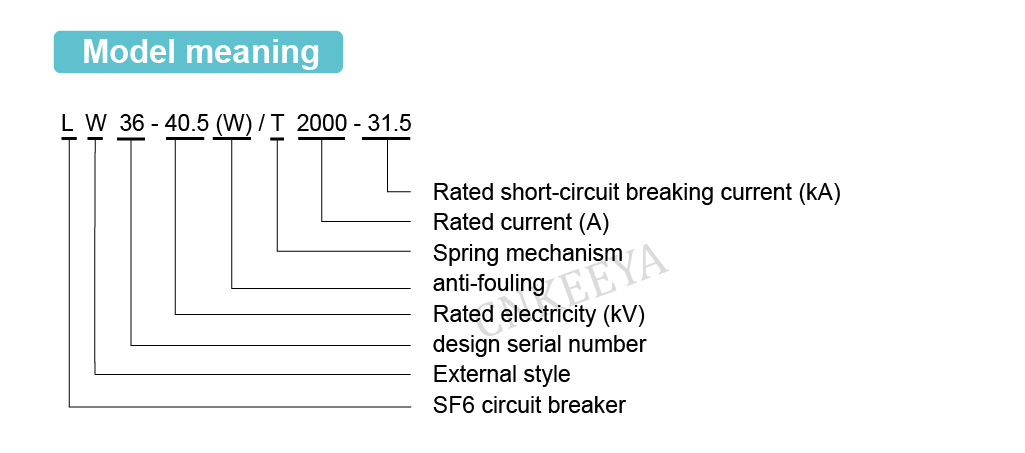

 Modello e specifiche dell'interruttore automatico;

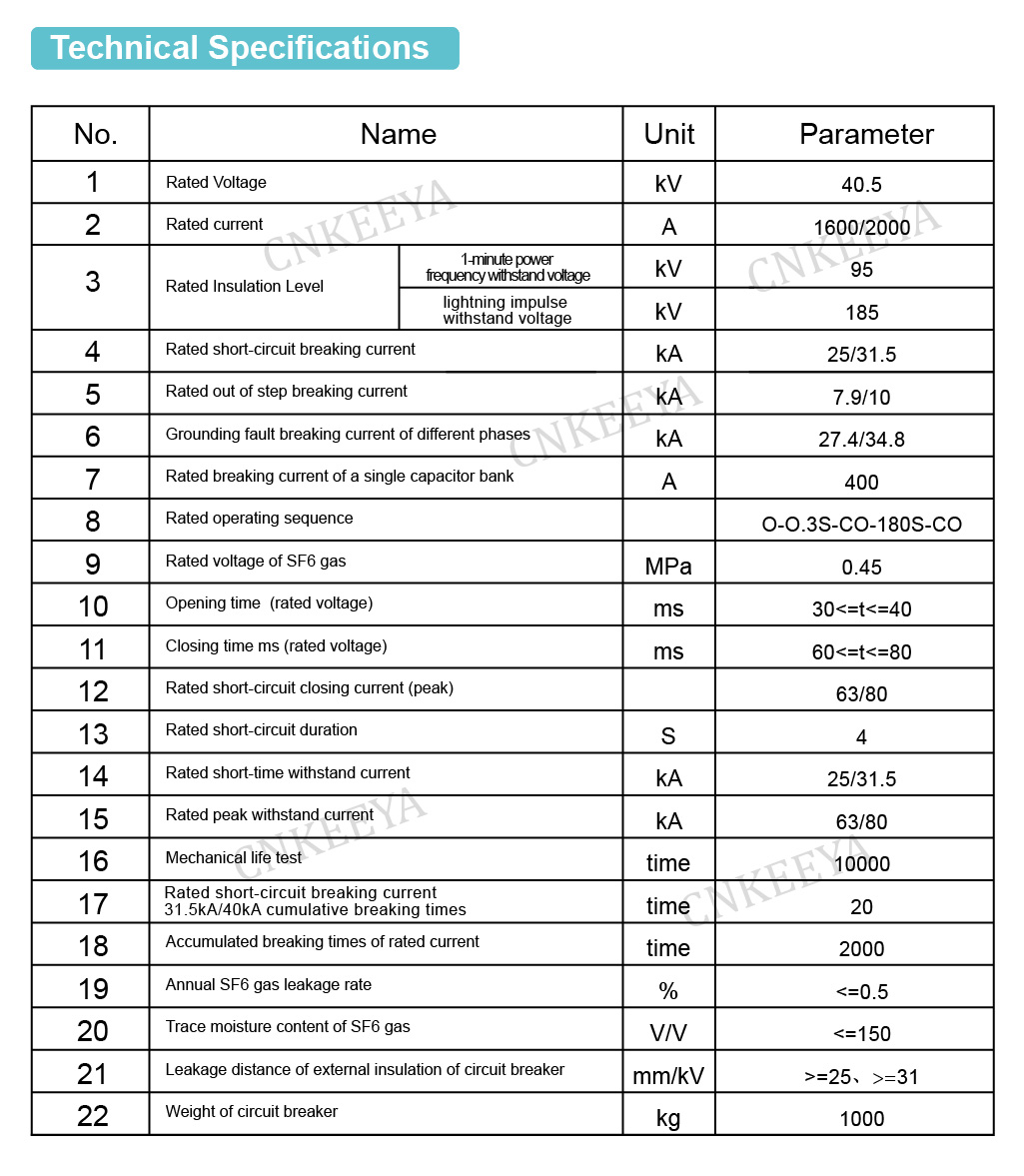

 Parametri elettrici nominali (tensione, corrente, corrente di interruzione, ecc.)

 Condizioni ambientali di utilizzo (temperatura ambiente, altitudine, livello di inquinamento ambientale); Parametri elettrici nominali del circuito di controllo (tensione nominale del motore di accumulo dell'energia, tensione nominale delle bobine di apertura e chiusura); Nomi e numeri dei pezzi di ricambio, delle attrezzature specializzate e degli strumenti richiesti (da ordinare separatamente)

 La direzione del cablaggio del terminale contemporaneamente.
