Nel regno della distribuzione elettrica, Cnkeeya con sede in Cina prende il comando con i suoi quadri prelievi a bassa tensione GCS, offrendo soluzioni personalizzate e durevoli. L'impegno di Keeya nel soddisfare le esigenze specifiche dei clienti è evidente nella progettazione su misura della serie GCS, garantendo la compatibilità con requisiti diversi. Rinomato per la loro costruzione e longevità durevoli, queste soluzioni di commutazione migliorano l'affidabilità dei sistemi a bassa tensione.

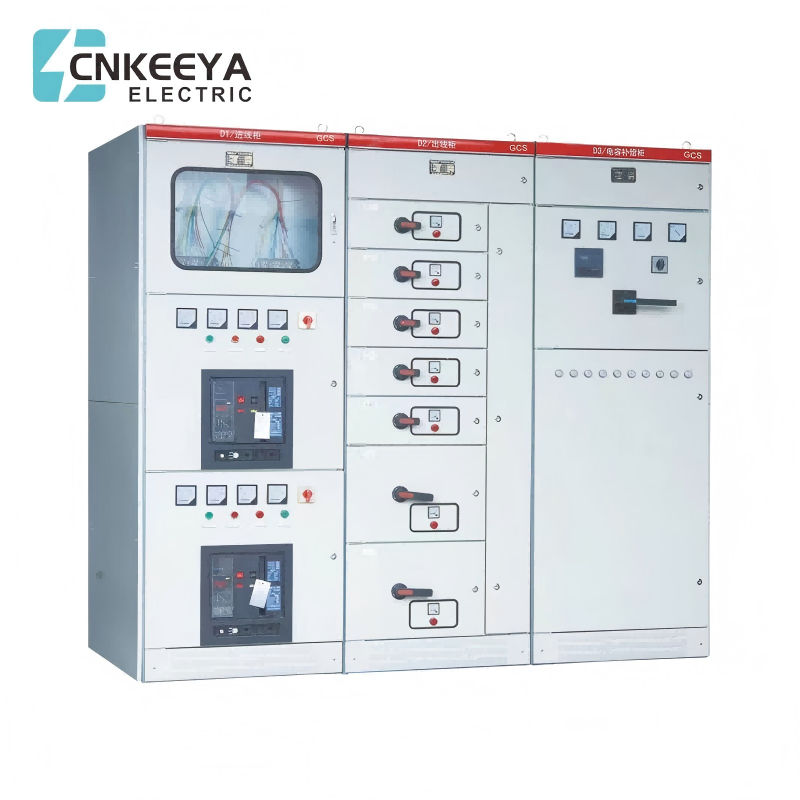

Servizio di prelievo a bassa tensione GCS
CNKEEYA, un distinto fabbrica e fornitore di fiducia, è orgoglioso di produrre un quadro prelievo a bassa tensione GCS all'avanguardia. Con un impegno per l'innovazione e l'ingegneria di precisione, la nostra fabbrica eccelle nella creazione di queste soluzioni di commutazione avanzate progettate per soddisfare le esigenze in evoluzione di diverse industrie. Come fornitori dedicati, Cnkeeya dà la priorità alla qualità e all'adesione agli standard del settore, offrendo quadri GCS all'avanguardia che garantiscono una distribuzione e un controllo di energia efficienti. Con la nostra nuova linea di centrili a bassa tensione GCS, Keeya continua a impostare il punto di riferimento per affidabilità, sicurezza e tecnologia moderna. Scegli Cnkeeya come fornitore per le ultime soluzioni di commutazione e sperimenta il futuro dei sistemi di distribuzione elettrica affidabili e avanzati.
Il dispositivo GCS è adatto per il sistema di distribuzione dell'alimentazione in centrale elettrica, petrolio, chimica, tessile di metallurgia, edifici grattacieli e altri settori. È un set completo completo di dispositivo di distribuzione a bassa tensione Hz a bassa tensione Hz con tensione operativa nominale di 380 V (400 V), (600 V) e corrente nominale
Questa serie a bassa tensione prelievo è un tipo di armadietto combinato assemblato per fabbrica (FBA) con moduli standard.
Questa serie Switchgear prescelta a bassa tensione è adatta per centrali elettriche, sottostazioni, industria petrolchimica, metallurgia, rotolamento in acciaio, trasporto, energia, industria della luce, tessile e altre imprese industriali e area residenziale, edifici a carico e altri luoghi e sono utilizzati per la conversione di energia elettrica.
Il dispositivo è conforme a GB 7251.1 Assemblaggi a bassa tensione a bassa tensione e assemblaggi di ingranaggi 1: assemblaggi di tipo testati e parzialmente testati e standard professionali nazionali e standard internazionali IEC 439-1.
La progettazione del dispositivo soddisfa i seguenti standard:
● IEC439-1 Assiemi di cambio a bassa tensione e carrello di controllo-parto 1: collaboratori di tipo testato e parzialmente testati
● GB 7251 Switchgear a bassa tensione e assemblaggi di ingranaggi di controllo-Parte 5 Assmedamente per la distribuzione dell'alimentazione nelle reti pubbliche
● ZBK 36001 Switchgear di prelievo a bassa tensione
|
(V) tensione nominale del circuito principale |
AC380 (400), (660) |
|
|
(V) tensione nominale del circuito ausiliario |
AC220, 380 (400); DC110, 220 |
|
|
(Hz) frequenza nominale |
50 (60) |
|
|
(V) tensione di isolamento nominale |
660 (1000) |
|
|
(A) corrente nominale |
Autobus orizzontale |
≤4000 |
|
(MCC) Bus verticale |
1000 |
|
|
(ka, 1 s) valutato breve tempo resistere alla corrente dell'autobus |
50,80 |
|
|
(KA/0.1S) Ratinato Restringa la corrente del bus del bus |
105.176 |
|
|
(V/1min) potenza Tensione di test di frequenza |
Circuito principale |
2500 |
|
Circuito ausiliario |
1760 |
|
|
Autobus |
Sistema di filo a 3 fasi 4 |
A.B.C.PE.N |
|
Sistema filo 3 fase 5 |
A.B.C.PE.N |
|
|
Livello di protezione |
P30.IP40 |
|
● LMPROVERE la capacità termica dell'adattatore e ridurre notevolmente l'aumento aggiuntivo della temperatura causata dall'aumento della temperatura dell'adattatore ai connettori, ai registri dei cavi e ai distanziali.
● La separazione tra unità funzionali e compartimenti è chiara e affidabile e il fallimento di un'unità non influirà sul lavoro di altre unità in modo da ridurre al minimo il fallimento.
● La disposizione orizzontale della barra del bus fa sì che il dispositivo abbia una buona stabilità dinamica e termica e può resistere all'impatto della corrente di cortocircuito 80/176KA.
● Il numero di circuiti in un singolo quadro MCC è fino a 22, il che considera pienamente le esigenze della grande generazione di energia a unità singola, sistemi petrolchimici e altri settori per gruppi motori automatizzati.
● La connessione tra il dispositivo e il cavo esterno è completata nel vano cavo e i cavi possono essere inseriti e usciti da su e giù. Il trasformatore di corrente è installato nel vano cavo per facilitare l'installazione e la manutenzione.
● Lo stesso sistema di distribuzione dell'alimentazione può limitare la corrente di cortocircuito attraverso la corrispondenza dei reattori di limitazione della corrente, stabilizzare la tensione del bus a un certo valore e ridurre parzialmente i requisiti di resistenza a corto circuito dei componenti.
● L'unità del cassetto ha un numero sufficiente di connettori secondari (32 coppie per 1 unità e oltre, 20 coppie per 1/2 unità), che può soddisfare i requisiti del numero di interfacce del computer e circuiti di controllo automatico.
La progettazione del diagramma del circuito ausiliario è conforme alle "normative tecniche per la progettazione della potenza ausiliaria per le centrali termiche" e altri regolamenti tecnici di progettazione rilevanti. La soluzione del circuito ausiliario è progettata in base alle principali soluzioni del circuito, che presenta le unità funzionali del cavo di alimentazione, l'alimentatore (PC) e l'alimentatore del motore (MCC) per il controllo del funzionamento.
|
Codice del gabinetto universale |
A |
B |
C |
D |
Nota |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
Cabinet di interconnessione |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
Ricevere mobiletto |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
Ricevere mobiletto |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
Ricevere mobiletto |
|
Codice del gabinetto universale |
A |
B |
C |
D |
E |
Fxg |
|
GCS-TG1010-2 |
1000 |
1000 |
850 |
956 |
1000 |
400 × 400 |
|
GCS-TG0810-2 |
800 |
1000 |
650 |
956 |
800 |
200 × 400 |
|
GCS-TG1008-2 |
1000 |
800 |
850 |
756 |
1000 |
400 × 400 |
|
GCS-TG0808-2 |
800 |
800 |
650 |
756 |
800 |
200 × 400 |
|
Codice del gabinetto universale |
A |
B |
C |
D |
E |
Fxg |
|
GCS-TG1006-1 |
1000 |
600 |
850 |
556 |
60 |
400 × 350 |
|
GCS-TG0806-1 |
800 |
600 |
650 |
556 |
160 |
200 × 350 |
Il contratto d'ordine include i seguenti contenuti:
● Il modello completo del prodotto include il numero di soluzione del circuito principale e Numero di soluzione del circuito ausiliario
● Diagramma di sequenza di combinazione del sistema del circuito principale
● Diagramma schematico del circuito ausiliario
● Elenco dei componenti nel gabinetto
● Tensione, corrente, tempo e altri parametri di impostazione nel circuito
● Altri requisiti speciali incompatibili con il normale uso del prodotto
