Quadri estraibili a bassa tensione MNS

Nel panorama delle soluzioni elettriche, Keeya, con sede in Cina, si distingue come fornitore principale, esemplificato dai quadri estraibili a bassa tensione MNS. Progettata meticolosamente per soddisfare le esigenze specifiche del cliente, la serie MNS riflette la dedizione di Keeya alla flessibilità e all'adattabilità nei sistemi elettrici.

Modello:MNS

Invia richiesta

Descrizione del prodotto

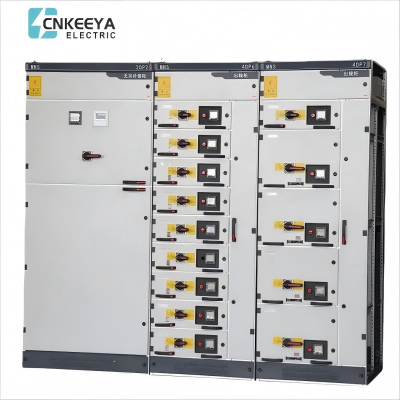

Quadri estraibili a bassa tensione MNS

Rinomato per la sua costruzione robusta e prestazioni durature, il quadro estraibile a bassa tensione MNS di alta qualità Keeya garantisce la longevità e l'affidabilità delle installazioni a bassa tensione. L'enfasi di Keeya sulla personalizzazione sottolinea la loro missione di fornire soluzioni su misura e durevoli che soddisfino le esigenze in evoluzione del settore elettrico.

Applicazione principale

Questa serie di quadri estraibili a bassa tensione è un tipo di armadio combinato assemblato in fabbrica utilizzando moduli standard (FBA).

Questa serie di quadri estraibili a bassa tensione è adatta per centrali elettriche, sottostazioni, prodotti petrolchimici, laminazione di acciaio metallurgico, trasporti energetici, industria leggera e imprese tessili, comunità residenziali, grattacieli e altri luoghi. Viene utilizzato per la conversione, la distribuzione e il controllo dell'energia delle apparecchiature di distribuzione dell'energia nei sistemi di alimentazione con CA 50-60 HZ e tensione di lavoro nominale CA 660 V e inferiore.

Questo dispositivo è conforme agli standard professionali nazionali GB7251.1 "Quadri completi a bassa tensione" e JB/T9961 "Quadri completi estraibili a bassa tensione", nonché agli standard professionali internazionali IEC439-1.

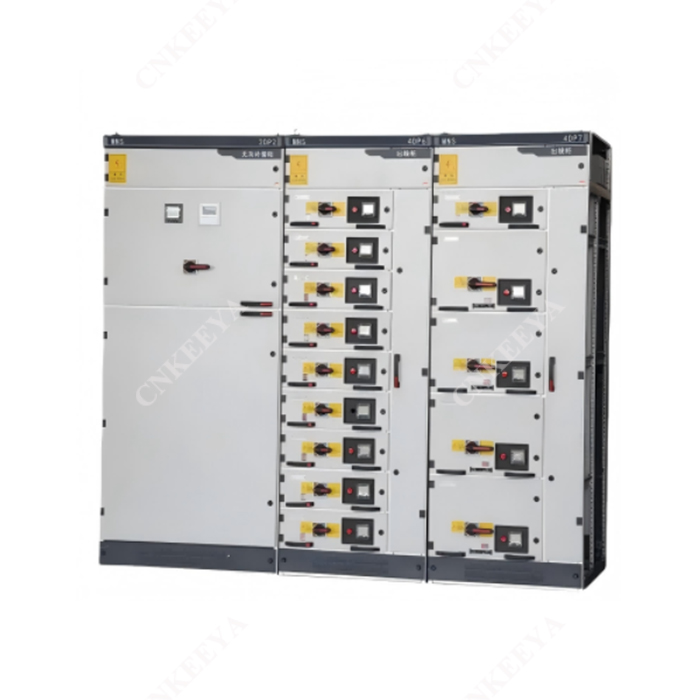

Quadri estraibili a bassa tensione MNS

Questa serie di quadri estraibili a bassa tensione è un tipo di armadio combinato assemblato in fabbrica (FBA) con moduli standard.

Questa serie di quadri estraibili a bassa tensione è applicabile a centrali elettriche, sottostazioni, petrolchimici, metallurgici e laminazione dell'acciaio, trasporti, energia, imprese industriali leggere e tessili, quartieri residenziali, grattacieli e altri luoghi, come le apparecchiature di distribuzione di energia di il sistema di alimentazione CA 50~60 HZ con tensione di funzionamento nominale di 660 V e inferiore per la conversione, la distribuzione e il controllo dell'energia.

L'installazione è conforme allo standard GB 7251.1 Quadri e apparecchiature di controllo a bassa tensione - Parte 1: Gruppi sottoposti a prove di tipo e parzialmente prove di tipo e JB/T 9961 Gruppi di apparecchiature di manovra e di controllo estraibili a bassa tensione e agli standard professionali internazionali IEC439-1.


Condizioni di servizio normali

● La temperatura dell'aria ambiente non deve essere superiore a +40℃ e inferiore a -5℃, e la temperatura media non deve essere superiore a +35℃ entro 24 ore. Condizioni atmosferiche:L'aria è pulita e l'umidità relativa non supera il 50%alla temperatura massima di +40℃. Un'umidità relativa più elevata è consentita a temperature più basse, ad esempio 90% a +20℃, ma è necessario tenere in considerazione le variazioni di temperatura poiché occasionalmente può verificarsi condensa.

● Altitudine: non superiore a 2000 m.

● Il dispositivo è adatto per processi di trasporto e stoccaggio a temperature comprese tra -25℃ e +55℃ e fino a +70℃ per un breve periodo di tempo (non superiore a 24 ore). In questi limiti il ​​dispositivo non dovrebbe subire danni irreversibili temperature e dovrebbe essere in grado di funzionare normalmente in condizioni normali.

● Se le condizioni di servizio di cui sopra non possono essere soddisfatte, la questione verrà risolta tramite negoziazione tra l'utente e il produttore. Quando il dispositivo viene utilizzato su piattaforme di trivellazione petrolifera offshore e centrali nucleari, sarà firmato un accordo tecnico separato.


Parametro tecnico di base

1 Prestazioni elettriche

660 V (1000) V

Tensione di isolamento nominale

380 V 660 V

Tensione operativa nominale

5000A

Corrente operativa massima del bus principale

100kA/1s

Corrente nominale di tenuta del bus principale

220kA/l

Corrente di picco nominale sopportata dal bus principale

1000A

Corrente operativa massima del bus di distribuzione (bus verticale)


Corrente di picco del bus di distribuzione (bus verticale)


Tipo standard

105 kA (massimo)/0,1 s

Tipo rinforzato

176 kA (massimo)/0,1 s


Quadri estraibili a bassa tensione MNS

Livello di protezione

In linea con le norme IEC 529 e D IN 40050

IP30: protezione fissa per dimensioni superiori a φ 2,5 MM

IP40: protezione fissa per dimensioni superiori a 1,0 MM φ

IP54: protezione contro la polvere e gli spruzzi di qualsiasi direzione

(Si prega di consultare il produttore quando si ordina il livello di protezione IP54)


Tipo di quadro elettrico

1.Armadio del centro di distribuzione dell'alimentazione (PC): può utilizzare l'interruttore automatico della serie EMAX, MT, 3WN, AH, ME.

2. Armadio del centro controllo motori (MCC): è assemblato da cassetti di diverse dimensioni. L'interruttore principale di ciascun circuito adotta un interruttore automatico con custodia in plastica rotta di alta qualità o un interruttore di carico rotante con fusibile. Cabina di rifasamento automatico (con dispositivo di rifasamento manuale, automatico e remoto)


Diagramma schematico del corpo dell'armadio


Un armadio del centro di distribuzione dell'alimentazione (PC).

Altezza

Larghezza

Profondità

Nota

H

B

T

T1

T2

2200

400

1000

800

200

Principale trasferimento in autobus

2200

400

1000

800

200

F₁s-1250-2000 ME630-1605

2200

600

1000

800

200

F₂s-2500

2200

800

1000

800

200

F₄s-3200 me2000-3200

2200

1000

1000

800

200

F₅s-4000 Me3205

2200

1200

1000

800

200

Me4005


Quadri estraibili a bassa tensione MNS

B Armadio del centro controllo motori (MCC).

Altezza

Larghezza

Profondità

Nota

H


B1

B2

T

T1

T2


2200

1000

600

400

600

400

200

Funzionamento su un solo lato

2200

1000

600

400

1000

400

200

Funzionamento su entrambi i lati


Diagramma della modalità combinata


Schema di installazione
