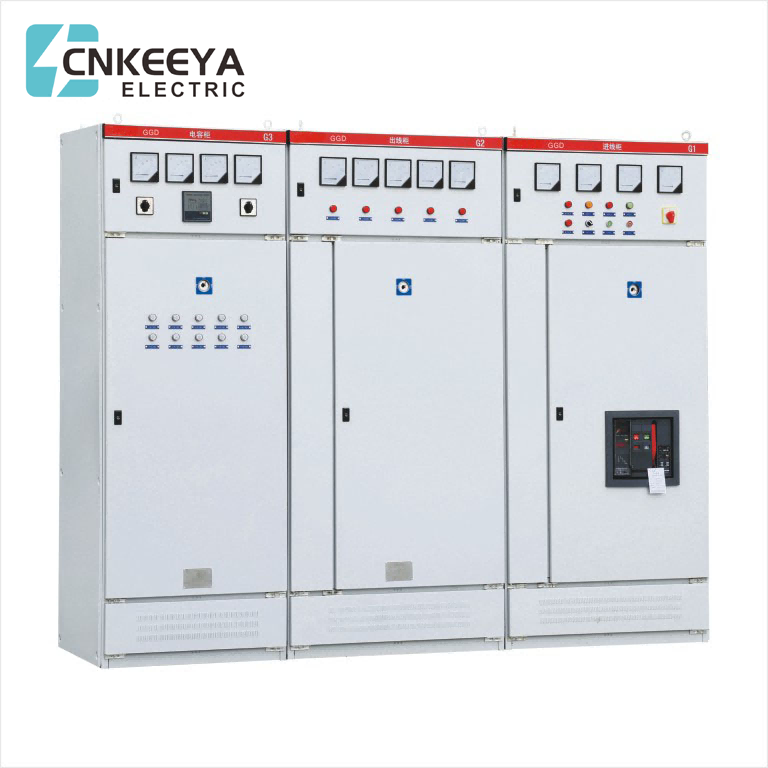

Armadio di distribuzione dell'alimentazione CA a bassa tensione GGD

Progettato per precisione e affidabilità, l'armadio di distribuzione dell'alimentazione a bassa tensione CA GGD funge da pietra angolare nei sistemi di distribuzione dell'energia, dimostrando la dedizione di Keeya nel soddisfare e superare gli standard del settore. In qualità di partner di fiducia nel settore, gli armadi di distribuzione dell'alimentazione CA a bassa tensione di Keeya forniscono una soluzione affidabile ed efficiente per diverse applicazioni, contribuendo alla robustezza dell'infrastruttura elettrica.

L'armadio di distribuzione dell'energia a bassa tensione CA GGD è adatto per centrali elettriche, sottostazioni, imprese minerarie e altri utenti energetici con una CA 50H, una tensione di lavoro nominale di 380 V e una corrente di lavoro nominale di 3150 A nel sistema di distribuzione. Viene utilizzato per la conversione, la distribuzione e il controllo dell'energia elettrica, dell'illuminazione e delle apparecchiature di distribuzione.

L'armadio di distribuzione dell'energia CA a bassa tensione GGD è progettato in conformità con i requisiti delle autorità superiori del Ministero dell'Energia, nonché degli utenti energetici e dei dipartimenti di progettazione. Si basa su sicurezza, economia, razionalità e affidabilità Un nuovo armadio di distribuzione a bassa tensione progettato sulla base del principio di. Il prodotto ha le caratteristiche di elevato potere di interruzione, buona stabilità dinamica e termica, soluzioni elettriche flessibili, combinazione conveniente, varie serie, forte praticità, nuova struttura e alto livello di protezione. Può essere utilizzato come prodotto aggiornato per quadri a bassa tensione.

L'armadio di distribuzione dell'alimentazione CA a bassa tensione GGD è conforme agli standard come IEC439 "Apparecchiature di controllo e quadri di bassa tensione" e GB7251 "Quadri di bassa tensione".

Condizioni di servizio

● La temperatura dell'aria ambiente non deve essere superiore a +40 ℃, non inferiore a -5℃, e la temperatura media nelle 24 ore non deve essere superiore a +35℃;

● Per l'installazione e l'uso in interni, l'altitudine del luogo di utilizzo non deve superare i 2000 m;

● L'umidità relativa dell'aria circostante non supera il 50% quando la temperatura massima è +40℃, e una temperatura relativa maggiore dovrebbe essere consentita a una temperatura inferiore (ad esempio: 90% a +20℃), tenendo conto della possibilità dei cambiamenti di temperatura causeranno occasionalmente effetti di condensa;

● Quando l'apparecchiatura è installata, l'inclinazione rispetto al piano verticale non deve superare i 5°;

● L'apparecchiatura deve essere installata in un luogo privo di forti vibrazioni, urti e corrosione;

● Quando l'utente ha esigenze particolari, è possibile risolverle consultando il produttore.

Prestazioni elettriche

Parametri elettrici fondamentali

GGD Armadio di distribuzione dell'alimentazione CA a bassa tensione

Soluzione del circuito principale

Il circuito principale dell'armadio GGD dispone di 129 soluzioni progettate per un totale di 298 specifiche (escluse soluzioni e specifiche derivate da cambiamenti nella funzione del circuito ausiliario e cambiamenti nella tensione di controllo).

In cui sono disponibili soluzioni GGD1 tipo 49 di 123 specifiche

Sono disponibili soluzioni GGD2 tipo 53 con 107 specifiche

Sono disponibili soluzioni GGD3 tipo 27 in 68 specifiche

La soluzione del circuito principale viene selezionata sollecitando le opinioni della maggior parte dei dipartimenti di progettazione e utente, ed è stata aggiunta la soluzione richiesta dalla centrale elettrica. La corrente nominale arriva fino a 3150 A, adatta per la selezione di trasformatori di distribuzione da 2000 kVA e inferiori. Inoltre, gli armadi di compensazione dei condensatori GGJ1 e GGJ2 sono progettati per soddisfare le esigenze di compensazione della potenza reattiva, con 4 soluzioni di circuito principale e 12 specifiche in totale.

Soluzione del circuito ausiliario

La progettazione del circuito ausiliario è disponibile in soluzioni composte da due parti: lo schema di alimentazione e l'impianto di generazione di energia. Nell'armadio GGD c'è abbastanza spazio per installare i componenti secondari. Allo stesso tempo, è stato sviluppato uno speciale trasformatore di corrente LMZ3D per soddisfare le esigenze delle centrali elettriche e degli utenti speciali quando è necessaria la protezione del relè collegato.

Autobus principale

Considerando il rapporto prezzo e la fattibilità della sostituzione del rame con l'alluminio, è possibile utilizzare un bus singolo in alluminio quando la corrente nominale è pari o inferiore a 1500 A, mentre un bus doppio in rame può essere utilizzato quando la corrente nominale è superiore a 1500 A. Il produttore produrrà prototipi e "supererà" la prova di tipo secondo questo regolamento. Naturalmente il produttore può anche sostituire il bus in alluminio con un bus in rame con la stessa portata di corrente richiesta dall'utente. Le superfici sovrapposte dell'autobus sono tutte trattate con processo di smaltatura a stagno.

Scelta dei componenti elettrici

(1) Il gabinetto GGD adotta principalmente i componenti elettrici più avanzati che possono essere prodotti in serie in Cina. Allo stesso tempo, mantiene anche alcune caratteristiche di vecchi prodotti come DZ10D, DZ20, ecc. con la premessa di considerare pienamente la fattibilità secondo principi economici e ragionevoli. I prodotti obsoleti non vengono più utilizzati.

(2) Il sezionatore rotativo HD13BX e HS13BX è un componente speciale progettato per soddisfare le esigenze della struttura unica dell'armadio GGD. Cambia la modalità operativa del meccanismo e conserva i vantaggi del vecchio prodotto. È un nuovo tipo pratico di componenti elettrici.

(3) Il reparto di progettazione seleziona nuovi componenti elettrici con prestazioni migliori e tecnologia più avanzata di cui gli utenti hanno bisogno, poiché l'armadio GGD ha una buona flessibilità di installazione, generalmente non causerà difficoltà di produzione e installazione a causa di i componenti elettrici aggiornati.

(4) Al fine di migliorare ulteriormente la stabilità dinamica del circuito principale, sono stati progettati un morsetto bus combinato di tipo ZMJ e un supporto isolante per l'armadio GGD. Il morsetto bus è realizzato in materiale in lega PPO ad alta resistenza e con ritardo del nome, con elevata resistenza isolante, buone prestazioni autoestinguenti e struttura unica. Può essere facilmente combinato in un morsetto per bus singolo o in un morsetto per bus doppio regolando il blocco costitutivo. Il supporto isolante è una struttura stampata a manicotto di basso costo ed elevata resistenza, che risolve il difetto dell'insufficiente distanza di dispersione dei vecchi prodotti.

Forma e dimensioni di installazione

Set completo di prodotti

La nostra azienda fornisce i seguenti documenti e allegati al momento della fornitura:

● Lista di imballaggio

● Certificazione del prodotto

● Manuale dell'utente

● Rapporto di prova di fabbrica

● Schemi elettrici correlati

● Chiavi per la porta dell'armadio, maniglie di comando e pezzi di ricambio specificati nel contratto.
