Cnkeeya, una fabbrica leader e un fornitore di fiducia, è specializzata nella produzione di scatole di controllo all'avanguardia. Con un impegno per l'innovazione e l'ingegneria di precisione, la nostra fabbrica eccelle nella creazione di queste soluzioni di controllo avanzate progettate per soddisfare le esigenze in evoluzione di vari settori.
Come fornitori dedicati, Cnkeeya dà la priorità alla qualità e all'adesione agli standard del settore, offrendo scatole di controllo all'avanguardia che ottimizzano l'efficienza operativa e migliorano i processi di automazione. Con la nostra nuova linea di scatole di controllo, Cnkeeya continua a impostare il punto di riferimento per affidabilità, versatilità e tecnologia moderna. Scegli Cnkeeya come fornitore per le ultime soluzioni di controllo e sperimenta il futuro di sistemi di controllo industriale senza soluzione di continuità e avanzati.
La scatola di controllo JXF è adatta per sistemi a cinque fili trifase trifase, trifase a quattro fasi, con 50Hz, 500Vand in basso e corrente di carico non superiore a 250A. Controlla il sistema di distribuzione dell'alimentazione, la protezione delle perdite e il sovraccarico del motore, il corto circuito e la mancanza di protezione delle fasi e vari controlli. La scatola è ragionevole nel design, di dimensioni ridotte, di un aspetto bello, sicuro e affidabile in uso ed è ampiamente utilizzata in metallurgia, petrolchimica, medica e sanitaria, aeronautica, alloggi residenziali, centri commerciali, scuole e ricostruzione urbana.

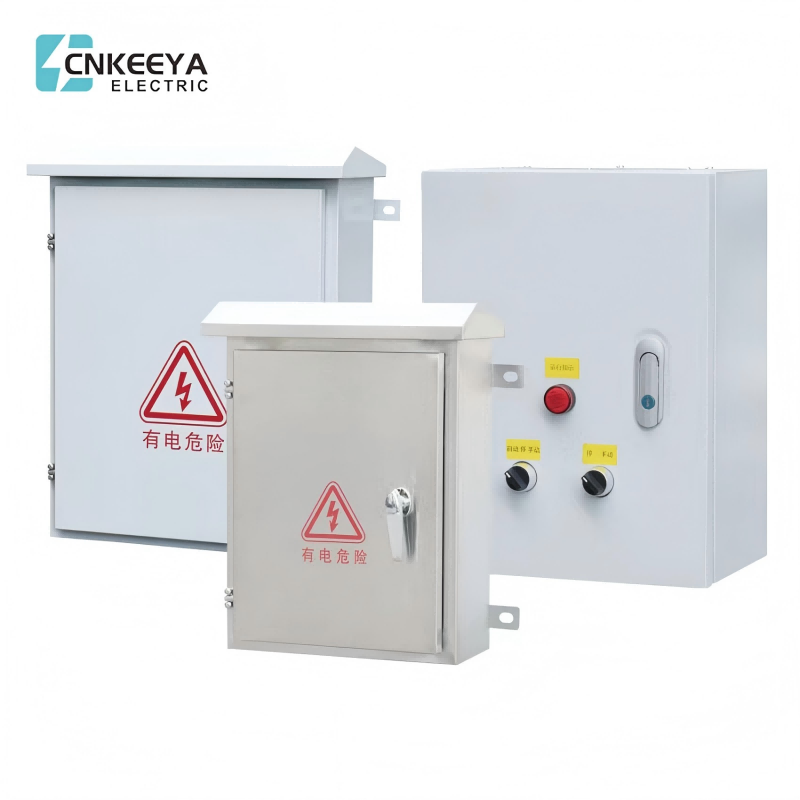

Serie JXF Control Box
● L'altitudine non supera i 2000 m;
● La temperatura dell'aria ambiente non supera +40T e non è inferiore a -25 ℃;
● L'umidità relativa media mensile dell'aria a +20 ℃ non è superiore al 40%;
● Il luogo dovrebbe essere senza gravi vibrazioni e impatto;
● Il luogo dovrebbe essere senza pericolo di esplosione e senza gas e polvere conduttiva nel mezzo che può corrodere i metalli e distruggere l'isolamento.
● Questo prodotto è conforme ai gruppi di cambio a bassa tensione e di controllo a bassa tensione 2009-Parte 1: gruppi di tipo testati e parzialmente testati
● Questo prodotto è conforme al GB 7251.1-2016 Switchgear a bassa tensione e assemblaggi di ingranaggi di controllo-Parte 1: gruppi di tipo testati e parzialmente testati.
● Multi-serie, multi-struttura, tipo di saldatura, tipo di divisione, tipo di assemblaggio; tipo esterno, tipo indoor;
● Una varietà di strutture a doppia porta, sicure e affidabili da usare;
● Livelli di protezione multipli: IP20, IP40, IP43, IP54, IP65; Possono soddisfare le esigenze di luoghi diversi;
Serie JXF Control Box
JXF (montato sulla superficie)
JXF (installazione nascosta)
JFF
Serie JXF Control Box
Tabella 1
|
Misurare |
Altezza h |
Larghezza w |
Profondità d |
Spessore del foglio di ferro |
Caratteristiche della struttura |
|
2520/14 |
250 |
200 |
140 |
1.2 1.5 |
Esistono due tipi di installazione esposta JXF e installazione nascosta. JFF ha due tipi di porte: porte in metallo e porte delle finestre trasparenti. I pannelli delle porte sono fissati con strisce di gomma sigillante per impedire l'ingresso dell'acqua piovana. Il corpo della scatola è dotato di superiore e inferiore fori di ingresso e uscita del filo e piastra di base di ambito. L'ingresso del filo e i fori di uscita sono stati installati con una tenuta La piastra in fabbrica e l'angolo di apertura della porta è maggiore di 90 °. JXF e JFF 1 ciascuno hanno 25 specifiche e JFE 2 ha 18 specifiche. |
|
3025/14 |
300 |
250 |
140 |
||
|
3025/18 |
300 |
250 |
180 |
||
|
3030/14 |
300 |
300 |
140 |
||
|
3030/18 |
300 |
300 |
180 |
||
|
4030/14 |
400 |
300 |
140 |
||
|
4030/20 |
400 |
300 |
200 |
||
|
5040/14 |
500 |
400 |
140 |
||
|
5040/20 |
500 |
400 |
200 |
||
|
5040/23 |
500 |
400 |
230 |
||
|
6040/14 |
600 |
400 |
140 |
||
|
6040/20 |
600 |
400 |
200 |
||
|
6040/23 |
600 |
400 |
230 |
||
|
6050/14 |
600 |
500 |
140 |
||
|
6050/20 |
600 |
500 |
200 |
||
|
6050/23 |
600 |
500 |
230 |
||
|
7050/16 |
700 |
500 |
160 |
||
|
7050/20 |
700 |
500 |
200 |
||
|
7050/23 |
700 |
500 |
230 |
||
|
8060/20 |
800 |
600 |
200 |
||
|
8060/23 |
800 |
600 |
230 |
||
|
8060/25 |
800 |
600 |
250 |
||
|
100080/20 |
1000 |
800 |
200 |
||
|
10080/25 |
1000 |
800 |
250 |
||
|
10080/30 |
1000 |
800 |
300 |
Nota: la dimensione del gabinetto può essere determinata in base ai requisiti dei disegni forniti dal cliente.
Si prega di specificare quando si ordina
● Modello;
● Metodo di installazione;
● Tipo strutturale e dimensioni;
● Diagramma di sistema e diagramma di principio di controllo;
● Consultare e risolvere in quanto hai requisiti speciali.
