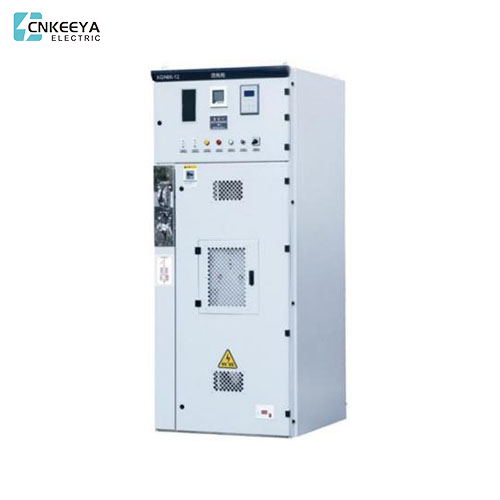

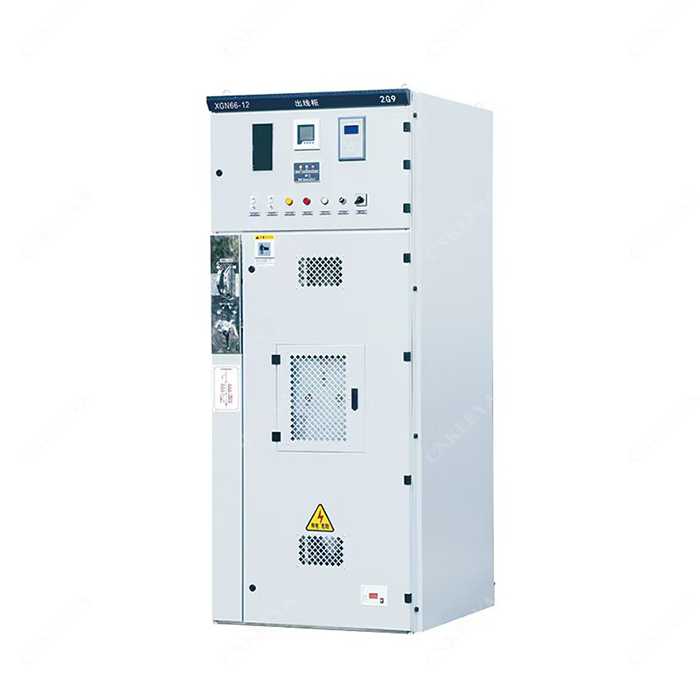

Quadro XGN66-12KV
  • Quadro XGN66-12KVQuadro XGN66-12KV

Quadro XGN66-12KV

Keeya, un illustre fornitore con sede in Cina, è rinomato per la fornitura di soluzioni elettriche di alta qualità, di cui il quadro XGN66-12KV si distingue come ottimo esempio. In qualità di attore chiave del settore, Keeya continua a stabilire lo standard di qualità e innovazione, fornendo ai clienti soluzioni all'avanguardia per le loro esigenze di infrastrutture elettriche.

Modello: XGN66-12KV Switchgear

Invia richiesta

Descrizione del prodotto

Nel campo delle soluzioni elettriche di alta qualità, Keeya, con sede in Cina, si distingue come fornitore affidabile, esemplificato dai suoi avanzati quadri XGN66-12KV. Progettato con precisione e aderente a rigorosi standard di qualità, questo quadro riflette l'impegno di Keeya per l'eccellenza nel settore. La serie XGN66 mette in mostra tecnologia all'avanguardia e maestria artigianale superiore, rendendola una scelta affidabile per i sistemi di distribuzione elettrica. In qualità di attore chiave nel settore, Keeya continua a contribuire al progresso delle infrastrutture di alimentazione con le sue soluzioni di quadri all'avanguardia, garantendo prestazioni efficienti e affidabili in diverse applicazioni.

Il quadro chiuso fisso tipo XGN66-12 (di seguito denominato quadro) è adatto per sistemi trifase CA 50 Hz da 3,6 ~ 12 kV come dispositivo per ricevere e distribuire energia elettrica, è utilizzato per luoghi di funzionamento frequenti e per la ricostruzione di quadri dotati di interruttore dell'olio. Il sistema bus è costituito da un sistema bus singolo e da un sistema a sezione bus singola.


Condizioni di servizio

● Temperatura ambiente: massima +40°C, minima -15°C;

● Altitudine: non più di 1000 m;

● Altitudine: non più di 1000 m;

● Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;

● Magnitudo del terremoto: 8 o meno;

● Invece di nessun rischio di pre o esplosione, nessun inquinamento grave, nessuna corrosione chimica e nessuna vibrazione violenta.


Parametro tecnico

NO.

Articolo

Unità

Prametro tecnico

1

Tensione nominale

kV

3.6,7.2,12

2

Corrente nominale

A

630,1250

3

Corrente di interruzione nominale di cortocircuito

kA

20,25,31.5

4

Corrente di chiusura nominale di cortocircuito

kA

50,63,80,

5

Corrente nominale di breve durata (valore effettivo 4s)

kA

20,25,31,5,

6

)Corrente nominale di tenuta di picco (picco)

kA

50,63,80,

7

Tensione di resistenza alla frequenza industriale di 1 minuto

kV

42

8

Resistenza all'impulso di fulmine voltaggio

kV

75

9

Tensione di tenuta alla frequenza industriale di 1 minuto del circuito ausiliario

kV

2

10

Livello di protezione


P3X

11

Dimensioni esterne (uscita cavo L×PxA)

mm

900×1000×2200


Struttura del prodotto

● Diagramma schematico del quadro (Figura 1)

● Il quadro è una struttura fissa a forma di scatola e il corpo del quadro è saldato da piastre sottili e angolari. La parte superiore della parte posteriore del quadro è la cella principale dell'autobus e la parte superiore della cella è dotata di un dispositivo di rilascio della pressione; la parte superiore del frontale è un vano relè e il piccolo bus può essere collegato dal fondo del vano con un cavo. Le parti centrale e inferiore del quadro sono collegate. Il vano bus è collegato elettricamente alla parte media e inferiore tramite il sezionatore rotativo GN30; la parte centrale è installata con un interruttore automatico in vuoto e la parte inferiore è installata con un interruttore di messa a terra o un sezionatore lato uscita; nella parte posteriore sono installati un trasformatore di corrente, un trasformatore di tensione e un parafulmine. Il cavo primario esce dalla parte inferiore del retro del quadro; Nella parte inferiore del quadro è predisposto un bus di terra che percorre tutta la fila di quadri; l'interruttore di isolamento e l'interruttore di terra vengono azionati nella parte anteriore sinistra del quadro.

● Il quadro adotta il corrispondente dispositivo di bloccaggio meccanico, la struttura di bloccaggio è semplice, il funzionamento è conveniente e le prevenzioni Pve sono affidabili.

● Solo dopo che l'interruttore è stato effettivamente scollegato, la maniglia può essere estratta dalla posizione di "lavoro" e ruotata verso destra nella posizione di blocco "di disconnessione" per aprire e chiudere l'interruttore di isolamento, che impedisce l'apertura e la chiusura dell'interruttore di isolamento dall'essere caricato.

● Quando l'interruttore e l'isolamento superiore e inferiore sono nello stato chiuso e la maniglia è nella "posizione di lavoro", la porta anteriore del quadro non può essere aperta per impedire l'ingresso accidentale nella cella sotto tensione.

● Quando l'interruttore e gli sezionatori superiori e inferiori sono entrambi nello stato chiuso, la maniglia non può essere ruotata nella posizione "Manutenzione" o "blocco interruzione" per evitare l'apertura accidentale dell'interruttore. Quando la maniglia è in posizione posizione "blocco interruzione", con solo isolamento superiore e inferiore separati, tuttavia l'interruttore non può essere chiuso, evitando l'errata chiusura dell'interruttore.

● Quando l'isolamento superiore e inferiore non è aperto, l'interruttore di messa a terra non può essere chiuso e la maniglia non può essere ruotata dalla posizione di "scollegamento e bloccaggio" alla posizione di "ispezione", il che può impedire l'aggancio del filo di terra sotto tensione. Nota: a seconda della diversa soluzione del quadro, alcune soluzioni non dispongono dell'isolamento inferiore oppure l'isolamento inferiore è sostituito da un interruttore di messa a terra e le prevenzioni di blocco e pre possono soddisfare i requisiti.


Dimensioni di installazione e schema di base

● Fare riferimento alla Figura (2) per la fondazione di installazione, l'acciaio del canale di fondazione sporge di 1-3 mm dal terreno, le irregolarità per metro non devono superare 1,5 mm e l'intera lunghezza non deve superare 5 mm.

● Posizionare il quadro sulla fondazione in ordine e regolare la posizione di installazione. Quindi fissarlo con bulloni M12 o saldatura a punti e serrare il quadro con bulloni M8.

● Dopo aver smontato la piastra di copertura per installare il bus principale e i cavi primari, la superficie di contatto dei terminali deve essere pulita e rivestita con vaselina neutra. Dopo l'installazione, bloccare il foro del cavo primario.

● Collegare la sbarra di terra indiretta del quadro in modo da renderla un corpo unico lungo la direzione di disposizione del quadro. Controllare se manca la messa a terra, se il circuito di messa a terra è continuo e se la resistenza di terra non deve essere superiore a 10.

● Installare il cavo secondario. Il cavo viene introdotto dal fondo della parte anteriore del quadro, entra nella stanza relè lungo la parete laterale e viene inserito nella morsettiera; dopo l'installazione, il foro del cavo deve essere bloccato.

● Ripulire la polvere e i detriti all'interno del quadro.


Informazioni di consegna

Al momento della fornitura il produttore dovrà fornire i seguenti documenti e allegati:

● Lista di spedizione;

● Certificato di qualità del prodotto e rapporto di test in fabbrica;

● Manuale dell'utente;

● Relativi schemi elettrici;

● Manuale dei componenti principali;

● Chiave della porta dell'armadio, maniglia di comando e pezzi di ricambio specificati nel contratto.


Dimensioni del contorno del quadro elettrico


Istruzioni per l'ordinazione

● Schema della soluzione di cablaggio primario e schema di disposizione della soluzione di cablaggio primario.

● Schema schematico del circuito secondario, schema elettrico, schema elettrico del terminale.

● Elenco delle apparecchiature primarie e secondarie.

● Layout del quadro elettrico e posizione del bus e del portacavi.

● Si prega di negoziare con la nostra azienda qualsiasi condizione di servizio speciale di pezzi di ricambio e attrezzature.
