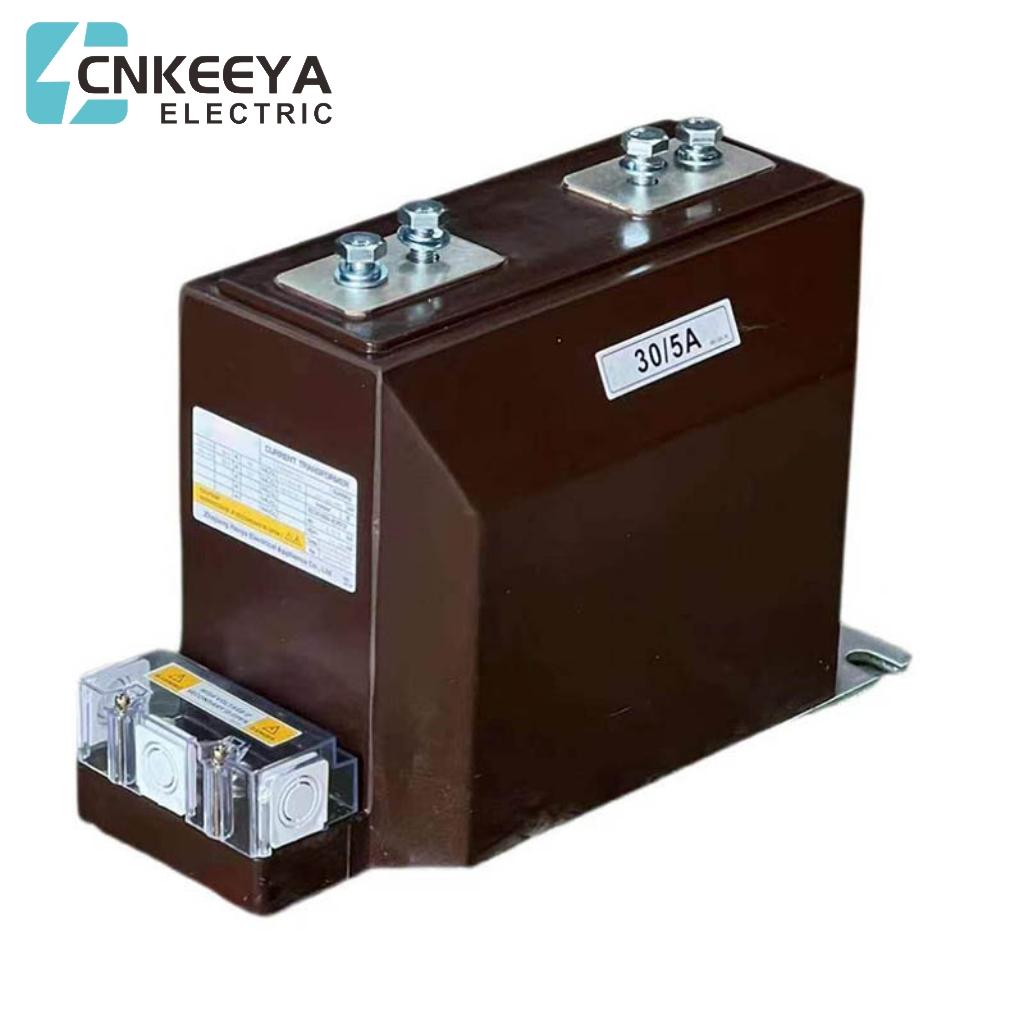

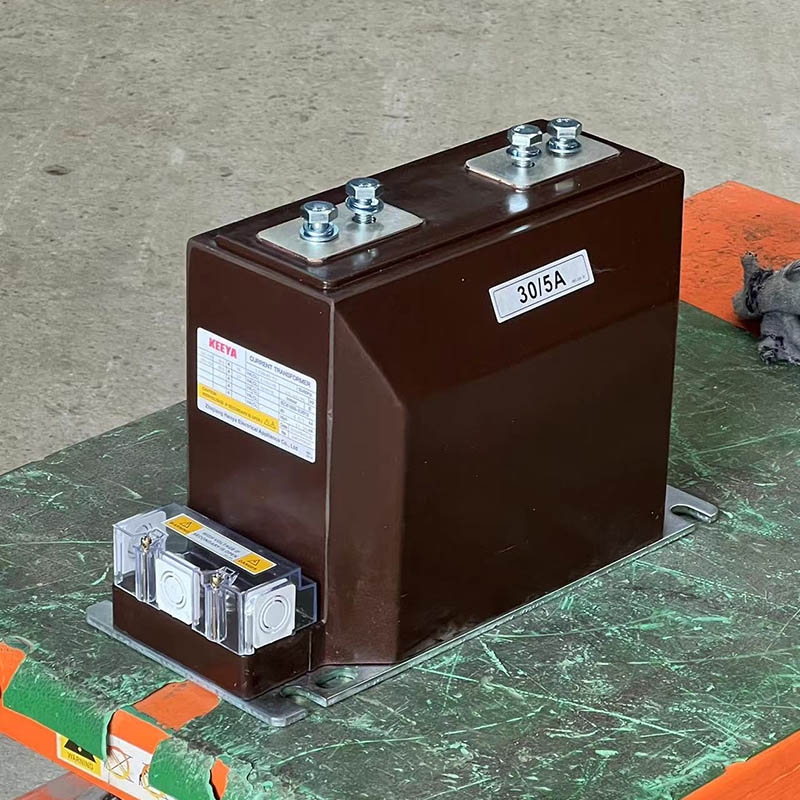

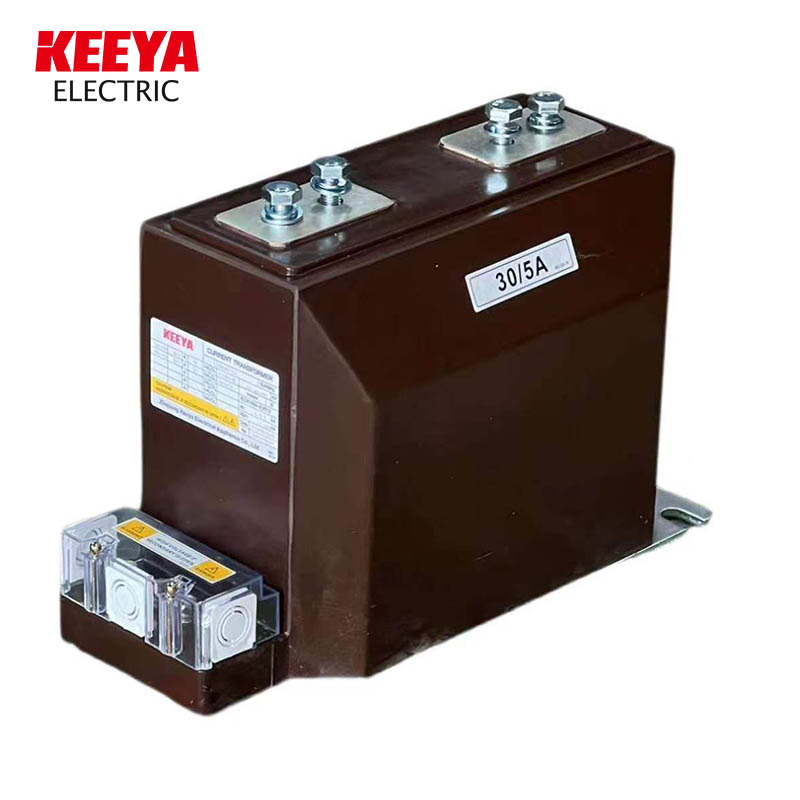

Il trasformatore di corrente LZZBJ9-12 è un trasformatore di corrente di tipo fuso da 10kV-12kV, appartenente al trasformatore di corrente di tipo a secco di tipo a pilastro. È adatto per l'installazione interna e può essere utilizzato come trasformatore di misurazione e misurazione della corrente. Questa pagina Web introduce principalmente il rapporto di trasformazione, lo schema elettrico, i parametri, l'ingrandimento e il significato del modello del trasformatore di corrente LZZBJ9-12. Il rapporto attuale (rapporto di trasformazione) è: 5-50/5, 1; 75-200/5,1; 300-600/5,1; 800-2500/5,1; Livello di precisione: 0,2 (S), 0,5, 10P15; La tensione di lavoro è di 12kV;
Il trasformatore di corrente LZZBJ9-12 è un prodotto a colonna con isolamento in resina epossidica per interni in condizioni complete, adatto per la misurazione di corrente ed energia e la protezione dei relè in quadri montati al centro o altri tipi di quadri, in sistemi di alimentazione con frequenza nominale di 50 Hz e tensione nominale di 10 kV e sotto. Questo tipo di trasformatore di corrente è una struttura a pilastri completamente chiusa realizzata con resina epossidica, resistente all'inquinamento e all'umidità. Stringere la vite una volta durante l'installazione per garantire un contatto affidabile.
Come ogni trasformatore, un trasformatore di corrente ha un avvolgimento primario, un nucleo e un avvolgimento secondario, sebbene alcuni trasformatori (inclusi i trasformatori di corrente) utilizzino un nucleo d'aria. In linea di principio, l'unica differenza tra trasformatori di corrente e trasformatori di tensione (tipo normale) è che i primi sono alimentati da una corrente "costante", mentre il secondo è alimentato da una tensione "costante", dove "costante" ha un significato strettamente teorico circuitale. .
Il metodo di cablaggio del trasformatore di corrente è determinato in base ai requisiti operativi del carico a cui è collegato. I metodi di cablaggio più comunemente utilizzati sono monofase, stella trifase e stella incompleta.
Prima lettera: L - Trasformatore di corrente
Seconda lettera: A - Muro attraverso lo stile; Tipo con montante Z; M - tipo a sbarre; D - Tipo a giro singolo; Struttura a V rovesciata; Sequenza J-Zero
Utilizzato per il rilevamento della messa a terra; W - Anti inquinamento; Tipo esposto con avvolgimento R
Terza lettera: Z - tipo di colata di resina epossidica; C - Isolamento ceramico; Q - Mezzo isolante del gas; W - Dedicato alla protezione dei microcomputer
Quarta lettera: B - con livello di protezione; C - Protezione differenziale; Livello DD; Tipo rinforzato Q; ZG rinforzato con J
Quinta cifra: livello di tensione, numero di serie del prodotto
