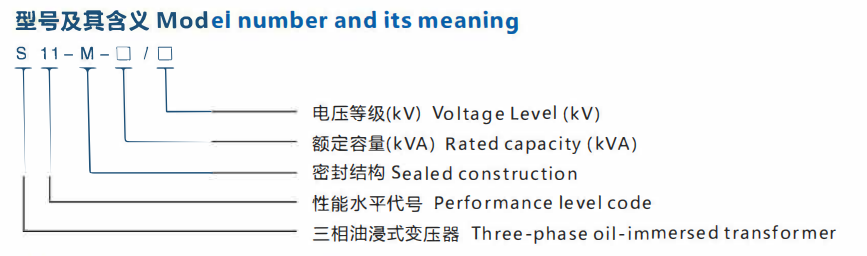

S11-M-30-2500/10 Trasformatore di distribuzione trifase immerso in olio con regolazione della tensione di non eccitazione completamente sigillato

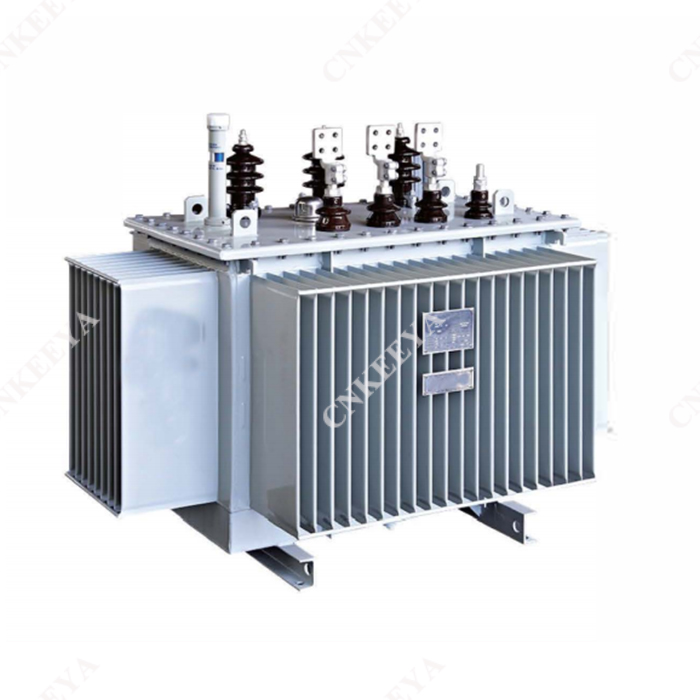

S11-M-30-2500/10 Regolazione della tensione trifase senza eccitazione in bagno d'olio  il trasformatore di distribuzione completamente sigillato è un trasformatore a doppia tensione, ovvero adatto per tensione 10KV, ma adatto anche per area di alimentazione con tensione 20KV, può ottenere lo scambio di tensione di rete, non è necessario sostituire il trasformatore, ridurre gli sprechi, risparmiare investimenti e ridurre la quantità di costruzione e i tempi di costruzione.

♦ Tipo di dispositivo: tipo esterno

♦ Condizioni ambientali normali di utilizzo: l'altitudine non supera i 1000 m

♦ La temperatura ambiente è fino a +40 °C e la minima è -25°C

♦ Condizioni ambientali particolari: altitudine superiore a 1 OOom

♦ La temperatura ambiente arriva fino a +40°C e la minima è -45°C. (Istruzioni dettagliate al momento dell'ordine)

♦ Luogo di installazione: nessun gas corrosivo, nessun ambiente sporco evidente

Standard di esecuzione

♦ Trasformatore di alimentazione GB1094.1 ~2-2013

♦ Trasformatore di potenza GB1094.3-2003

♦ Trasformatore di potenza GB/T1094.4-2005

♦ Trasformatore di potenza GB 1094.5-2008

♦ Parametri e requisiti tecnici del trasformatore a bagno d'olio trifase GB/T6451 -2008

♦ Norma internazionale IEC76

♦ Parametri tecnici e requisiti del trasformatore di potenza a bagno d'olio GB/T25289-2010 20kV

Caratteristiche prestazionali

♦ Rispetto al trasformatore S9, la perdita a vuoto di questa serie è ridotta in media di circa il 30%.

♦ L'avvolgimento a bassa tensione con capacità compresa tra 630 e 2000 kV A adotta una struttura cilindrica o a spirale, una forte altezza meccanica del fondo, una distribuzione bilanciata di ampere-spire e una buona capacità anti-cortocircuito del prodotto.

♦ Al corpo viene aggiunta una struttura di posizionamento, in modo che non si sposti durante il trasporto, e tutti gli elementi di fissaggio sono installati con dadi di fissaggio per garantire che gli elementi di fissaggio non siano allentati durante il funzionamento a lungo termine e soddisfino i requisiti di assenza di sospensione del nucleo.

♦ Il trasformatore adotta un serbatoio dell'olio ondulato, annulla il serbatoio di stoccaggio dell'olio, il coperchio e il bordo della scatola sono completamente saldati o imbullonati, prolunga la durata dell'olio del trasformatore.

♦ Dopo la rimozione dell'olio, della ruggine e della fosfatazione, la superficie del prodotto viene spruzzata con primer e vernice superiore, in grado di soddisfare i requisiti speciali della metallurgia, del sistema petrolchimico e delle aree umide e sporche.

♦ Componenti selezionati, utilizzando un serbatoio del trasformatore completamente sigillato, secondo i requisiti standard per installare la regolazione del rilascio della pressione, il termometro del segnale, il relè del gas, ecc., per garantire il funzionamento sicuro del trasformatore.

♦ La serie di prodotti dall'aspetto gradevole, di piccole dimensioni, può ridurre l'area del punto di installazione, è un prodotto di qualità ideale che non richiede manutenzione.

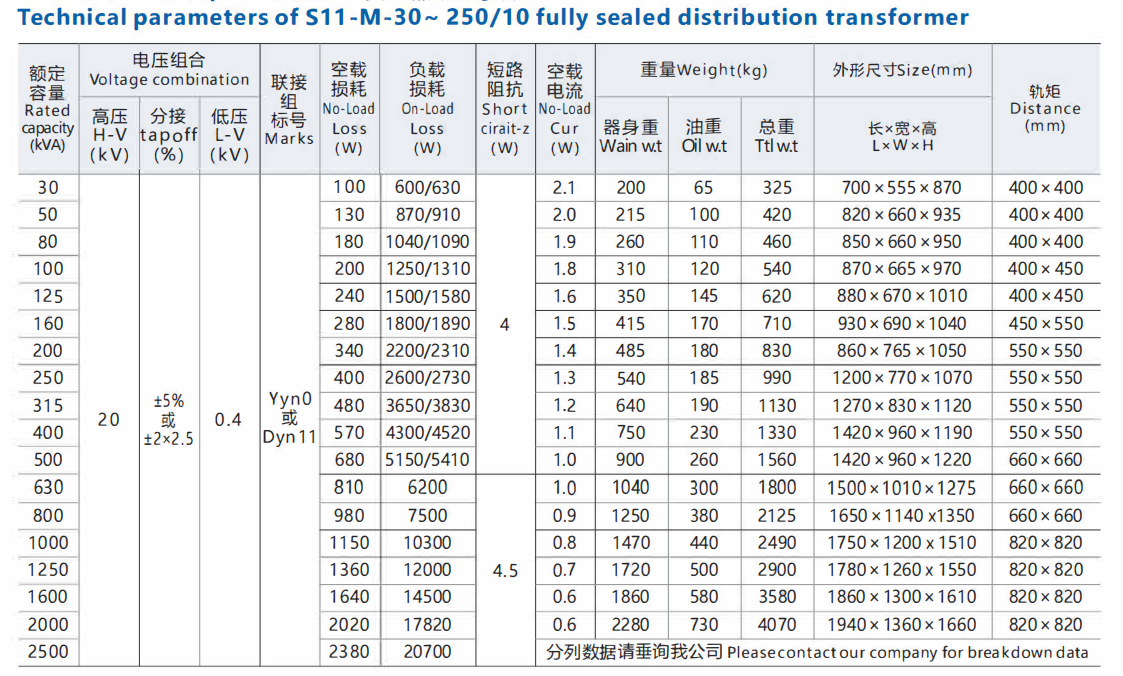

Nota: 1, il valore della perdita di carico sotto la linea barrata nella tabella si applica ai prodotti del gruppo di connessione Dyn11.

2. Il peso e le dimensioni nella tabella sono solo di riferimento e soggetti a modifiche senza preavviso.

3, per parametri tecnici, dimensioni e dati sul peso del trasformatore di capacità maggiore, contattare la nostra azienda.
