Sottostazioni prefabbricate intelligenti modulari da 220 KV e inferiori
  • Sottostazioni prefabbricate intelligenti modulari da 220 KV e inferioriSottostazioni prefabbricate intelligenti modulari da 220 KV e inferiori

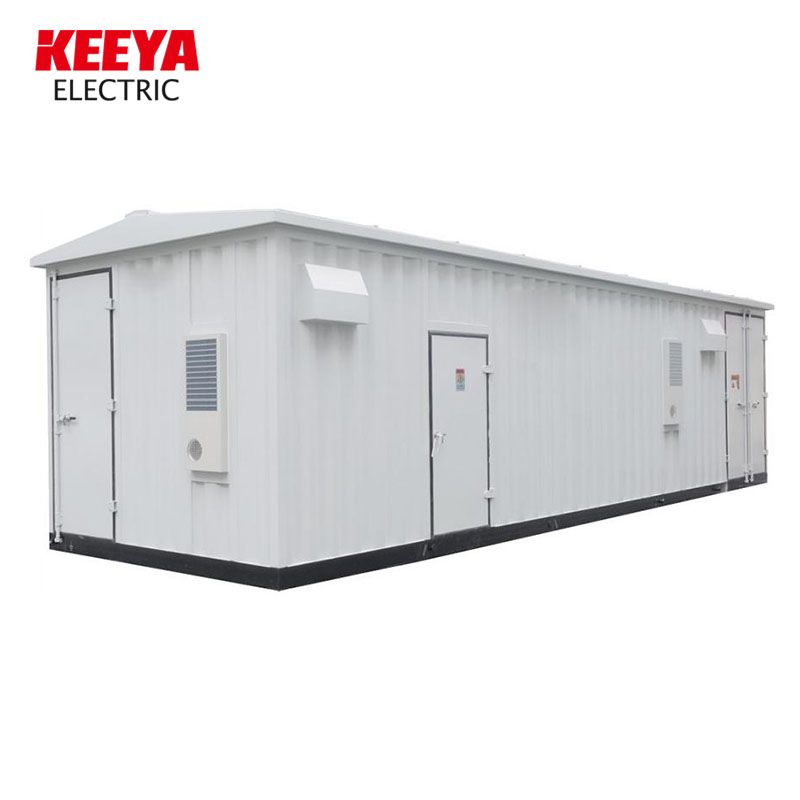

Sottostazioni prefabbricate intelligenti modulari da 220 KV e inferiori

Keeya si distingue come fornitore di spicco nel campo delle infrastrutture elettriche, offrendo soluzioni all'avanguardia con particolare attenzione alle sottostazioni prefabbricate intelligenti modulari da 220 KV e inferiori. Rinomata per la propria competenza e impegno per l'innovazione, Keeya offre prodotti affidabili e di alta qualità che soddisfano le esigenze in evoluzione del settore energetico. In qualità di fornitori, Keeya svolge un ruolo cruciale nel promuovere l'efficienza e l'intelligenza dei sistemi di distribuzione dell'energia, contribuendo alla perfetta integrazione di sottostazioni da 220 KV e inferiori in ambienti diversi.

Invia richiesta

Descrizione del prodotto

Keeya è un fornitore leader di sottostazioni prefabbricate intelligenti modulari, specializzato in soluzioni per sottostazioni prefabbricate intelligenti modulari da 220 KV e inferiori.

L'armadio prefabbricato è una sottostazione intelligente esterna basata sul concetto centrale di "distribuzione standard". L'adozione di strutture ad armadio prefabbricate è diventata una misura importante per la costruzione del supporto delle apparecchiature primarie della sottostazione intelligente. Rispetto all’accelerazione della costruzione della rete intelligente, la velocità di costruzione delle sottostazioni è relativamente rimasta indietro. Per accelerare il ciclo di costruzione della sottostazione intelligente, la State Grid Corporation of China ha proposto la modalità di costruzione della sottostazione di distribuzione standard. La soluzione di "progettazione standardizzata, lavorazione in fabbrica e costruzione di assemblaggio" realizza la rapida promozione e applicazione della sottostazione intelligente (prefabbricata mobiletto).

L'armadio prefabbricato è un'importante incarnazione della nuova tecnologia, dei nuovi materiali e delle nuove apparecchiature applicate nelle sottostazioni intelligenti. È composto da armadio prefabbricato, pannello di attrezzatura secondaria (o rack), strutture ausiliarie dell'armadio, ecc. Completa la fabbricazione, l'assemblaggio, il cablaggio, la messa in servizio e altre attività in fabbrica e viene trasportato nel sito del progetto nel suo insieme, che si trova sulla fondazione dell'impianto.

L'armadio prefabbricato e le sue apparecchiature secondarie interne realizzano l'integrazione dell'intera serie di apparecchiature secondarie da parte del produttore, realizzano la lavorazione in fabbrica, riducono il cablaggio secondario in loco, riducono la progettazione, la costruzione, la messa in servizio e il carico di lavoro, semplificano la manutenzione, accorciano il periodo di costruzione, e sostenere efficacemente la rapida costruzione della rete elettrica. L'armadio prefabbricato ha le caratteristiche tecniche della standardizzazione, modularizzazione e prefabbricazione. Il produttore può personalizzare dimensioni specifiche in base alle effettive esigenze dell'armadio per apparecchiature per adattarsi al normale funzionamento dell'apparecchiatura.

Standardizzazione significa che le dimensioni dell'armadio prefabbricato devono fare riferimento alle dimensioni del container standard e essere opportunamente migliorate, in modo da renderlo perfetto e conforme allo standard delle attrezzature, e per fargli raggiungere la corrispondente standardizzazione al fine di facilitare la funzionamento normale delle apparecchiature in modo più efficace;

Modularizzazione significa che l'armadio prefabbricato è classificato in armadio prefabbricato per apparecchiature pubbliche, armadio prefabbricato per apparecchiature a intervalli, armadio prefabbricato per alimentazione CA/CC, armadio prefabbricato per batterie e altri moduli in base alle diverse funzioni delle apparecchiature interne. A seconda dei diversi livelli di tensione, i diversi armadi prefabbricati modulari possono essere suddivisi in più sottomoduli;

Prefabbricazione significa che la struttura dell'armadio, l'installazione delle apparecchiature interne, il cablaggio tra le apparecchiature interne, i cavi e i cavi ottici tra le apparecchiature interne dell'armadio prefabbricato sono tutti elaborati mediante prefabbricazione in fabbrica. Inoltre, l'installazione, il cablaggio e la messa in servizio di tutte le apparecchiature vengono completati in fabbrica. L'armadio prefabbricato e le sue apparecchiature interne vengono trasportati nel sito della sottostazione nel suo insieme e il posizionamento e l'accensione vengono completati per migliorare l'efficienza della costruzione in loco e raggiungere l'obiettivo di ridurre il ciclo di costruzione della sottostazione intelligente!


Caratteristiche delle sottostazioni prefabbricate intelligenti modulari da 220 KV e inferiori

Sottostazioni prefabbricate intelligenti modulari da 220 kV e inferiori

La sottostazione modulare prefabbricata intelligente di tipo armadio da 220 kV e inferiore è una nuova generazione di sottostazione intelligente promossa dalla State Grid, che presenta i vantaggi di sicurezza e affidabilità, piccola area Boor, breve periodo di costruzione, aspetto piccolo e bello, lunga durata, nessuna radiazione , basso rumore, layout Bexible, ecc.

Il trasformatore principale adotta prodotti di alta qualità sicuri, affidabili, silenziosi, privi di perdite e senza nuclei; l'intera stazione è priva di conduttori esposti e apparecchiature elettriche esposte. Con una buona protezione dell'involucro, si elimina il rischio di scosse elettriche accidentali; il layout compatto dell'intera sottostazione riduce la superficie e l'altezza di oltre il 30% rispetto alla sottostazione civile, riducendo il tasso di occupazione dello spazio urbano; il concetto progettuale dell'edificio per tutte le apparecchiature della sottostazione viene adottata la modularizzazione a blocchi e per ciascun modulo vengono realizzate la produzione in fabbrica e la costruzione dell'assemblaggio. Il carico di lavoro di ingegneria civile in loco è ridotto di oltre il 70% rispetto alla sottostazione civile convenzionale e il carico di lavoro di installazione delle apparecchiature è ridotto di oltre l'80%; non è necessario dosare la strada per la mobilitazione delle attrezzature e non è necessario inquinamento da polvere e rumore durante la costruzione; l'involucro può realizzare la verniciatura a colori della stazione completa, integrare la cultura tematica urbana, migliorare l'armonia della pianificazione urbana e integrarsi con l'ambiente circostante; il trasformatore è collocato nell'armadio prefabbricato, attraverso la tecnologia firewall, barriera acustica tecnologia e tecnologia di schermatura elettromagnetica, può ridurre il rumore della sottostazione a meno di 40 decibel, soddisfare i requisiti di valutazione ambientale urbana ed eliminare l'inquinamento acustico delle aree residenziali circostanti; grazie alla modularizzazione della sottostazione, può essere Bexibly disposti in base al terreno del sito della sottostazione, risolvendo completamente i problemi di acquisizione del terreno, costruzione e atterraggio delle sottostazioni nei centri urbani, che è una nuova modalità di costruzione della sottostazione.

Veloce: 3 mesi di ciclo di produzione in fabbrica, 1 mese di ciclo di costruzione in loco.

Piccola - piccola area, 30%-70% più piccola di quella della costruzione di sottostazioni convenzionali

Preciso: il guscio adotta i sei processi anticorrosione avanzati a livello internazionale, che sono privi di ruggine per 30 anni e hanno una durata di servizio di 60 anni. Le principali apparecchiature elettriche adottano apparecchiature esenti da manutenzione, sicure e affidabili, con un'eccellente tecnologia di elaborazione e un design dall'aspetto raffinato.

Risparmio: la progettazione standardizzata, la lavorazione in fabbrica e la costruzione di tipo assemblato consentono di risparmiare il 5%-10% dell'investimento complessivo dell'intera sottostazione. Il layout compatto della sottostazione adotta una tecnologia avanzata di integrazione del sistema completo, risparmiando dal 30% al 70% delle risorse del territorio.

Flessibile: la struttura modulare degli elementi costitutivi può essere adottata in base alla diversa posizione geografica della sottostazione, oppure può essere costruita per fasi in base alla pianificazione attuale e futura del periodo corrente; è conveniente spostarsi, può essere spostata in un altro luogo nel suo insieme nel più breve tempo possibile.


Campo di applicazione

I prodotti non solo possono essere utilizzati nelle aree centrali urbane per risolvere il problema del difficile atterraggio delle sottostazioni convenzionali, ma sono anche ampiamente utilizzati nelle industrie del carbone, del petrolio e in altre industrie energetiche tradizionali, nonché nel fotovoltaico, nell'energia eolica e in altre nuove industrie energetiche. Allo stesso tempo, con la sua progettazione "modulare a blocchi", la produzione e la modalità di assemblaggio del trasporto, è particolarmente adatto per le aree montane suburbane e remote e altri luoghi in cui il trasporto su strada è scomodo.


Condizioni ambientali operative

Tutte le apparecchiature nell'armadio dovranno essere a prova di umidità e l'armadio prefabbricato dovrà avere una funzione di deumidificazione.

Altitudine: <1000 m

Temperatura media annuale: 23℃

Temperatura massima estrema: 39,9 ℃

Temperatura minima estrema: -8. 6℃

Precipitazioni medie annue: 1300

Evaporazione media annua: /

Spessore massimo annuale della neve: /

Umidità relativa media annuale (%): ≤75

Profondità massima annua del terreno ghiacciato: ≤0. 5m

Ore di sole annuali: /

Giorni temporali medi annuali (d): 37. 6

Giorni di burrasca medi annuali (d): /

Livello di inquinamento: IV

Velocità massima del vento: 25,3 m/s

Intensità sismica di base: VI

Posizione di installazione: all'aperto


La struttura della camera prefabbricata

1. Lo spazio interno e la struttura dell'armadio prefabbricato sono composti da apparecchiature secondarie, aria condizionata, illuminazione, pre-combattimento, sicurezza, immagine e altre apparecchiature. Allo stesso tempo, è anche necessario soddisfare le esigenze lavorative del personale addetto all'utilizzo e alla manutenzione delle apparecchiature. L'interno del mobile è da revisionare. I materiali decorativi sono materiali resistenti al fuoco e all'acqua. È possibile aggiungere materiali isolanti termici tra i materiali decorativi e le paratie per bloccare la luce solare e garantire la funzione di isolamento termico del box, l'illuminazione e la climatizzazione nell'armadio possono essere realizzate in diversi modi a seconda delle esigenze. Per risparmiare in modo efficace, nell'armadio sono installati il ​​condizionamento dell'aria industriale e il sistema di scarico, che possono regolare l'ambiente operativo nell'armadio in tempo reale; poiché attualmente viene adottata la modalità non presidiata, i sistemi di sicurezza, immagine, monitoraggio delle immagini e allarme antincendio devono essere installato nell'armadio; la disposizione dei cavi può essere organizzata correttamente in base al normale funzionamento dell'apparecchiatura.

2. Apparato composito GIS di tipo armadio prefabbricato e sottostazione di tipo armadio prefabbricato. Gli apparati compositi GIS ad armadio prefabbricato includono scatole prefabbricate, intervalli di linea in entrata e in uscita e intervalli di misurazione e protezione sezionati, e gli intervalli di linea in entrata e in uscita includono intervalli di linea in entrata e intervalli di trasformatore principale; l'intervallo di linea in entrata include terminale del cavo della linea in entrata, sezionatore I, sezionatore.

3. Trasformatore I e interruttore automatico l: l'intervallo del trasformatore principale include il terminale del cavo in uscita e il sezionatore lll; l'intervallo sezionato di misura e protezione comprende un intervallo sezionato dell'accoppiatore bus e due intervalli di misura e protezione. L'intervallo sezionato della coppia bus comprende l'interruttore automatico ll, il trasformatore ll e due sezionatori IV, e l'intervallo di misura e protezione comprende il trasformatore lll e il sezionatore V collegati insieme; gli intervalli di misura e protezione sezionati sono impostati tra due gruppi adiacenti di intervalli di linea in entrata e in uscita. Gli intervalli di linea in entrata e in uscita, gli intervalli di misura e protezione sezionati e i bus formano una struttura lineare. Nel box prefabbricato si trovano gli intervalli di linea in arrivo e in partenza, gli intervalli di misura e protezione sezionati e gli autobus. L'armadio prefabbricato per apparecchiature combinate secondarie è composto da corpo armadio, apparecchiature secondarie, aria condizionata, illuminazione, antincendio, sicurezza, immagine e altre apparecchiature. Tutte le apparecchiature nell'armadio vengono collegate e sottoposte a debug in fabbrica e trasportate al sito nel loro insieme o in 2~3 unità.






Tag caldi: Sottostazioni prefabbricate intelligenti modulari da 220 KV e inferiori, Cina, produttori, fornitori, fabbrica, qualità, commercio all'ingrosso
