Interruttore composito di tipo russo

Interruttore composito di tipo russo

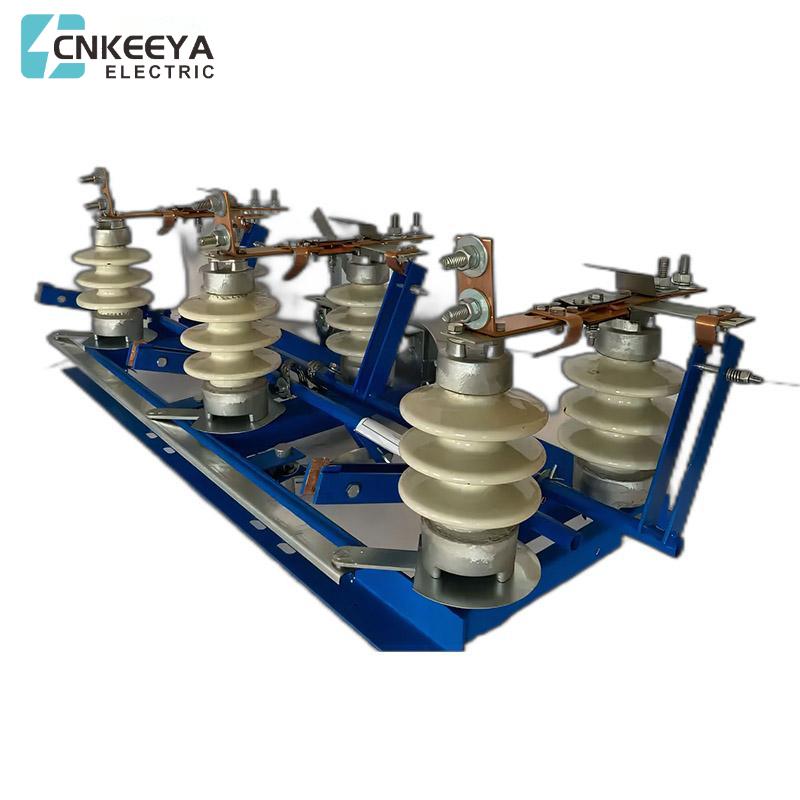

Il sezionatore RLND-1-10 II / 400 UHL1 viene utilizzato nella riparazione e prevenzione dell'alta tensione

reti elettriche o apparecchiature elettriche con una tensione di 10 kV, garantendo la rimozione sicura di

tensione dai circuiti dei consumatori precedentemente diseccitati, mentre tutti i circuiti dei consumatori sono disconnessi

sono effettivamente radicati.

Specifiche:

Tensione nominale, kV............................ 10

La tensione operativa più alta, kV .............. 12

Corrente nominale, A............................................ 400

Corrente di resistenza termica, kA .................... 10

Corrente di resistenza elettrodinamica, kA ........ 25

Dopo il tempo di flusso corrente, dal momento che:

- per i coltelli principali............................................ 3

- per la messa a terra dei coltelli............................ 1

Deformazione ammissibile dai fili sul piano orizzontale, tenendo conto

influenza del vento e del ghiaccio, non di più, N .......... 200

Distanza d'aria dell'isolamento esterno, cm..... 30

MTBF, cicli, B-O............................ 1000

Dimensioni d'ingombro, mm.................................. 1115x485x370

Peso, kg, non di più ............................................ 35

RLND-1-10 II/400 è indispensabile per:

- accendere e spegnere la tensione delle sezioni diseccitate del circuito elettrico ad alta tensione;

- la presenza di un vano visibile delle apparecchiature elettriche, in cui sia necessario

apparecchiature protette o riparazione di apparecchiature;

- accensione e spegnimento della corrente a vuoto per trasformatori di zucchero;

- messa a terra di frammenti diseccitati del circuito utilizzando conduttori di terra fissi
