Sottostazione di prefabbricazione di tipo americano

Keeya, una fabbrica rinomata e fornitore di fiducia, è specializzata nella produzione di sottostazioni di prefabbricazione di tipo americano all'avanguardia. Con un impegno per l'innovazione e l'ingegneria di precisione, la nostra fabbrica eccelle nella realizzazione di queste sottostazioni avanzate progettate per soddisfare le esigenze in evoluzione del settore delle infrastrutture elettriche.

Invia richiesta

Descrizione del prodotto

In qualità di fornitori dedicati, Keeya dà priorità alla qualità e al rispetto degli standard di settore, offrendo soluzioni all'avanguardia per migliorare i sistemi di distribuzione dell'energia. Con la nostra nuova linea di sottostazioni di prefabbricazione di tipo americano, Keeya continua a stabilire il punto di riferimento per affidabilità, efficienza e tecnologia moderna. Scegli Keeya come fornitore per le ultime novità in fatto di sottostazioni elettriche e sperimenta il futuro della distribuzione dell'energia efficiente e avanzata.

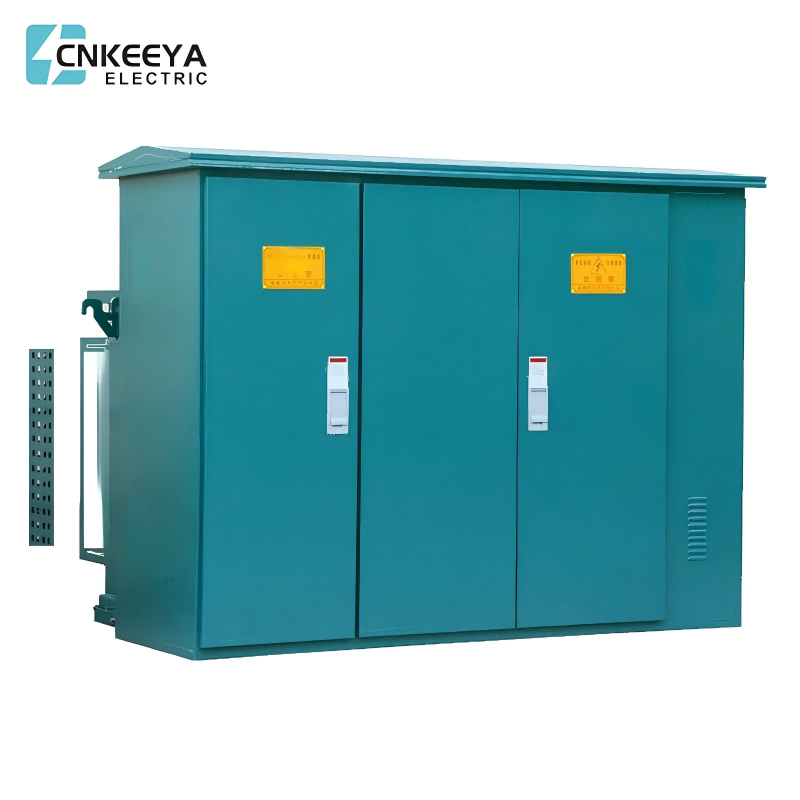

Sottostazione di prefabbricazione di tipo americano serie ZGS11-12 (tipo americano) Con volume ridotto, facilità di installazione e manutenzione, bassa rumorosità, basse perdite, antifurto, capacità di sovraccarico, protezione completa e altre caratteristiche. È adatto per nuove aree residenziali, aree verdi, parchi, stazioni, alberghi, cantieri, aeroporti e altri luoghi.

La sottostazione di prefabbricazione di tipo americano serie ZGS11-12 (tipo americano), adatta per l'alimentazione di rete ad anello da 10 kV, doppia alimentazione o sistemi di alimentazione terminale, viene utilizzata come sottostazione, misurazione, controllo di compensazione e dispositivo di protezione. Questo prodotto è conforme ai seguenti standard: GB/T17467-2020 "Sottostazioni prefabbricate ad alta tensione/bassa tensione" e DL/T537-2018 "Condizioni tecniche per l'ordinazione di sottostazioni box da 6-35 kV".


Condizioni di servizio

● Altitudine: non più di 1000 m;

● Temperatura ambiente: -35℃~+40℃;

● Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;

● Luogo di installazione: nessun incendio, rischio di esplosione o gas chimico corrosivo e ben ventilato, l'angolo di inclinazione del terreno non è superiore a 3°.


Parametro tecnico

Tabella parametri tecnici sottostazione prefabbricata

NO.

Articolo

Unità

Parametro tecnidale

1

Tensione nominale

kV

12/0,4 (AT/BT)

2

Tensione operativa massima

kV

12(Slide alta tensione)

3

Frequenza nominale

Hz

50

4

Capienza stimata

kVA

50-1600

5

1 min di tensione di tenuta alla frequenza industriale

kV

35

6

Tensione impulsiva del fulmine

kV

75

7

Codice di raffreddamento


Autoraffreddato in bagno d'olio

8

Alto corrente di interruzione del fusibile di riserva di tensione

kA

50

9

Corrente di interruzione del fusibile a innesto

kA

2.5

10

Temperatura ambiente

-35~+40

11

Temperatura consentita rsie della bobina

65

12

Regolazione della tensione a vuoto


±5% o ±2×2,5%

13

Livello di rumore

db

50

14

Livello di protezione


P43

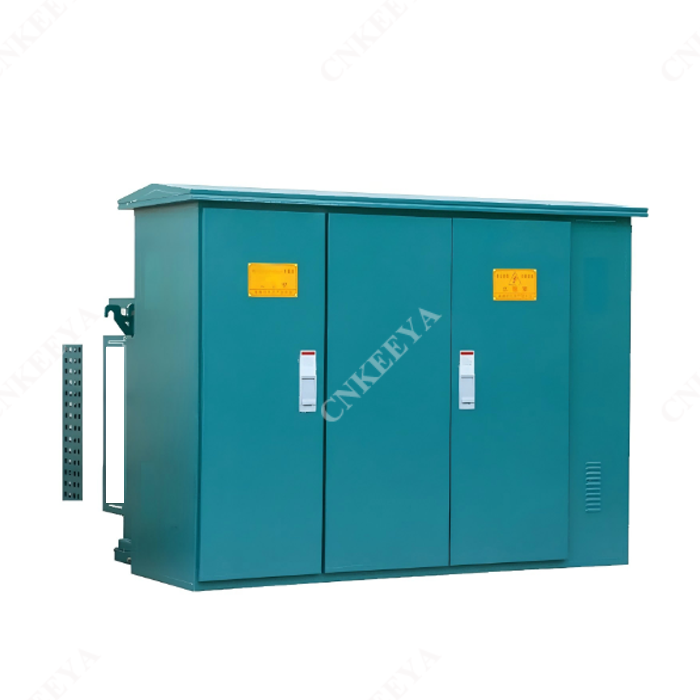

Sottostruttura prefabbricata ZGS11-12 (tipo americano)

Disegno costruttivo di ingresso e uscita cavi della sottostazione

Requisiti tecnici:

1. Fare riferimento alla dimensione effettiva della combinazione:

2. La superficie della piattaforma di cemento deve essere piana e la sottostazione combinata deve essere fissata sulla piattaforma premendo il fissaggio della piastra;

3. La forma della barra di messa a terra e della staffa di fissaggio del cavo può essere determinata in base alla situazione reale;

4. Il telaio di fissaggio del cavo e la barra di messa a terra devono essere incorporati;

5. La posizione del foro del cavo di ingresso e uscita è determinata in base alla situazione specifica;

6. Dopo l'installazione deve esserci uno spazio non inferiore a 1,5 m sulla parte anteriore dell'interruttore per facilitare il funzionamento.

7. La griglia di messa a terra può essere realizzata in acciaio tondo zincato 12 o in rame piatto zincato 40×4, la resistenza di messa a terra deve soddisfare i requisiti del reparto energetico.

Larghezza dello scivolo per cavi

Disegno costruttivo di ingresso e uscita del cavo della sottostazione (YB6)


Sottostruttura prefabbricata (tipo americano)
