Sottostazione box prefabbricata

Keeya si distingue come fornitore di fiducia nel campo delle sottostazioni box prefabbricate. Rinomata per il suo impegno per la qualità e l'innovazione, Keeya fornisce soluzioni all'avanguardia nelle infrastrutture elettriche. L'esperienza di Keeya garantisce che le loro sottostazioni box prefabbricate soddisfino gli standard più elevati, fornendo una soluzione robusta e affidabile per le esigenze di distribuzione dell'energia.

Modello: YB□-12/0.4

Invia richiesta

Descrizione del prodotto

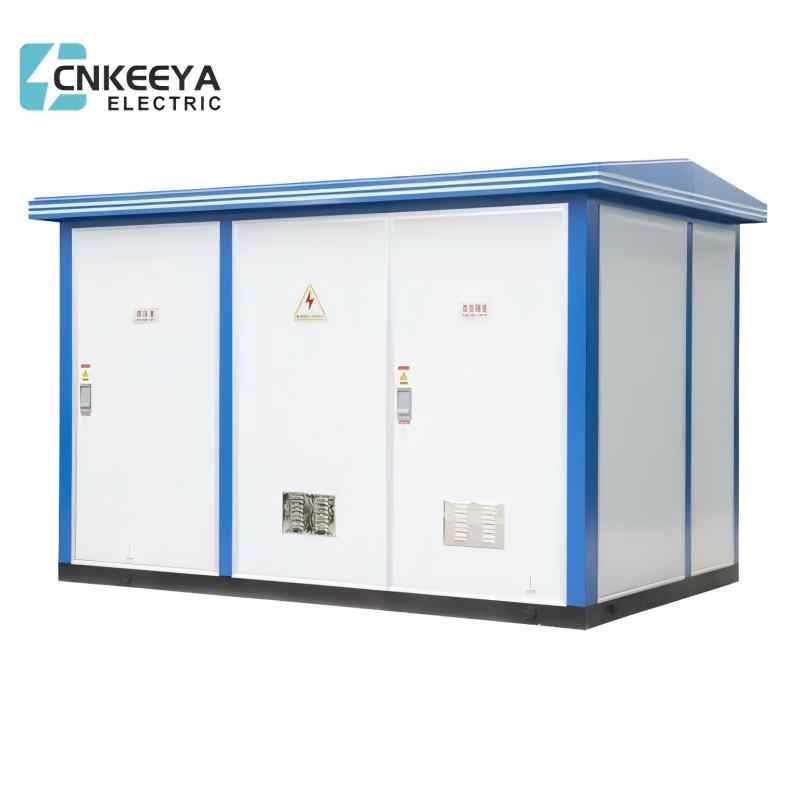

YB□-12/0.4 Sottostazione box prefabbricata

Keeya è un fornitore affidabile di sottostazioni box prefabbricate di alta qualità, che offre soluzioni affidabili ed efficienti per le diverse esigenze delle infrastrutture elettriche. Questo prodotto è pienamente conforme allo standard GB17467 "Sottostazione prefabbricata ad alta e bassa tensione". È adatto per la distribuzione di energia pubblica urbana, distribuzione di energia elettrica di lampioni, imprese industriali e minerarie, edifici urbani, aree residenziali, giacimenti petroliferi, banchine, hotel, parchi e cantieri, ecc. Può realizzare reti ad anello o modalità di alimentazione terminale.


YB□-12/0.4 Sottostazione box prefabbricata

Modello e significato


Condizioni di servizio

● Altitudine: ≤1000 m;

● Temperatura ambiente: -25°C~+40℃;

● Temperatura: temperatura media mensile massima +30℃, temperatura media annuale massima +20℃; e Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;

● Livello antiurto: accelerazione orizzontale 0,4 m/s², accelerazione verticale 0,15 m/s²;

● Il sito di installazione non presenta impatti gravi, nessun inquinamento grave e corrosione chimica, nessuna polvere conduttiva e rischio di esplosione, si prega di negoziare con la nostra azienda per risolvere quando non soddisfa i requisiti delle normali condizioni operative.


Caratteristica strutturale del prodotto

● La sottostazione è composta da una camera ad alta tensione, una camera del trasformatore e una camera a bassa tensione. Può essere organizzato nel tipo a forma di 目 o a forma di 品

● Con modalità terminale, rete ad anello o doppia alimentazione; Può essere realizzato in una soluzione di alimentazione a singolo o doppio trasformatore;

● È possibile selezionare un trasformatore di potenza in bagno d'olio e un trasformatore di potenza a secco;

● Il corpo della scatola è dotato di sufficienti prese d'aria naturali e misure di isolamento termico, che possono garantire il normale funzionamento di tutte le apparecchiature elettriche (il raffreddamento forzato può essere utilizzato se gli utenti lo richiedono);

● Funzione completa di "prevenzione Pve", funzionamento e manutenzione convenienti, funzionamento sicuro e affidabile.


YB□-12/0.4 Sottostazione box prefabbricata

● La sottostazione è composta da una camera ad alta tensione, una camera del trasformatore e una camera a bassa tensione. Può essere disposta nel tipo a forma di 目 o a forma di 品. Con modalità terminale, rete ad anello o doppia alimentazione; Può essere realizzato come soluzione di alimentazione a singolo o doppio trasformatore;

● È possibile selezionare un trasformatore di potenza in bagno d'olio e un trasformatore di potenza a secco;

● Il corpo della scatola è dotato di sufficienti prese d'aria naturali e misure di isolamento termico, che possono garantire il normale funzionamento di tutti apparecchiature elettriche (il raffreddamento forzato può essere utilizzato se gli utenti lo desiderano);

● Funzione completa di "cinque prevenzione", funzionamento e manutenzione convenienti, funzionamento sicuro e affidabile;

● La custodia è realizzata in acciaio inossidabile, lega di alluminio, lamiera laminata a freddo, lamiera composita in acciaio colorato, materiale non metallico o una combinazione di due. È antietà, ritardante di Bame, anticorrosione, impermeabile, antipolvere e adattabile a condizioni di uso esterno a lungo termine. Piccole dimensioni, leggerezza, bell'aspetto e coordinazione ambientale;

● Quando si utilizza il quadro elettrico di carico SF6, la dimensione complessiva della scatola è piccola, il che è più adatta per la costruzione di comunità e il rinnovamento tecnico dei lampioni;

● L'unità principale dell'anello ad alta tensione può essere dotata di terminale di automazione di rete (RTU) per realizzare il rilevamento affidabile di cortocircuiti e guasti di messa a terra monofase. Ha la funzione "quattro remoti", utile per l'aggiornamento automatico della rete di distribuzione.


Parametro tecnico


Articolo

Unità

Parametro








Unità AT

Frequenza nominale

HZ

50

Tensione nominale

KV

6

10

35

Tensione operativa massima

KV

6.9

11.5

40.5

Corrente nominale

A

400、630

Trasferisci corrente

A

870

Energia tensione di tenuta in frequenza

fase-terra, fase-fase/isolante distanza


KV


42/48

Fulmine tensione di tenuta ad impulso

fase-terra, fase-fase/isolante distanza


KV


75/85

Interruzione nominale in cortocircuito

corrente (fusibile limitatore di corrente)


IL


31.5


Unità trasformatore

Tensione nominale

KV

6、10、35

Capienza stimata

KVA

10-1250

Intervallo di intercettazione

%

±2×2,5%、±5%

Gruppo di connessione


Yyn0、Dyn11

Tensione di impedenza

%

4、4.5、6、8

Unità BT

Tensione nominale

V

220、380、690、800

Corrente nominale del circuito principale

A

50-4000

Corrente del ramo

A

5-800

Allegato

Livello di protezione (prodotto comune)


Locale AT IP33; Locale trasformatore IP23; Locale BT IP33

Livello di rumore

dB

≤50


YB□-12/0.4 Sottostazione box prefabbricata

1. Tetto

2. Otturatore

3. Scatola di dosaggio di tipo esterno

4. Anello di sollevamento

5. Telaio in acciaio con canale

6. Porta

7. Mattone, superficie del muro in finto mattone

8. Fondazione in calcestruzzo

9. Ventilazione della base


Istruzioni per l'ordinazione

Gli utenti devono fornire le seguenti informazioni al momento dell'ordine:

● Requisiti di modello, capacità, quantità, colore, dimensioni e custodia materiali; Modello, prestazioni, gruppo di connessione, range di derivazione e requisiti di impedenza del trasformatore;

● Soluzione di cablaggio primario lato alta e bassa tensione, modello dei componenti, specifiche e requisiti; Olio per trasformatori (n. 25, n. 45, olio con punto di accensione elevato) Requisiti di configurazione di rete della rete di gestione intelligente dell'energia o di gestione della proprietà per la sottostazione box;

● Requisiti dell'ambiente di servizio.
