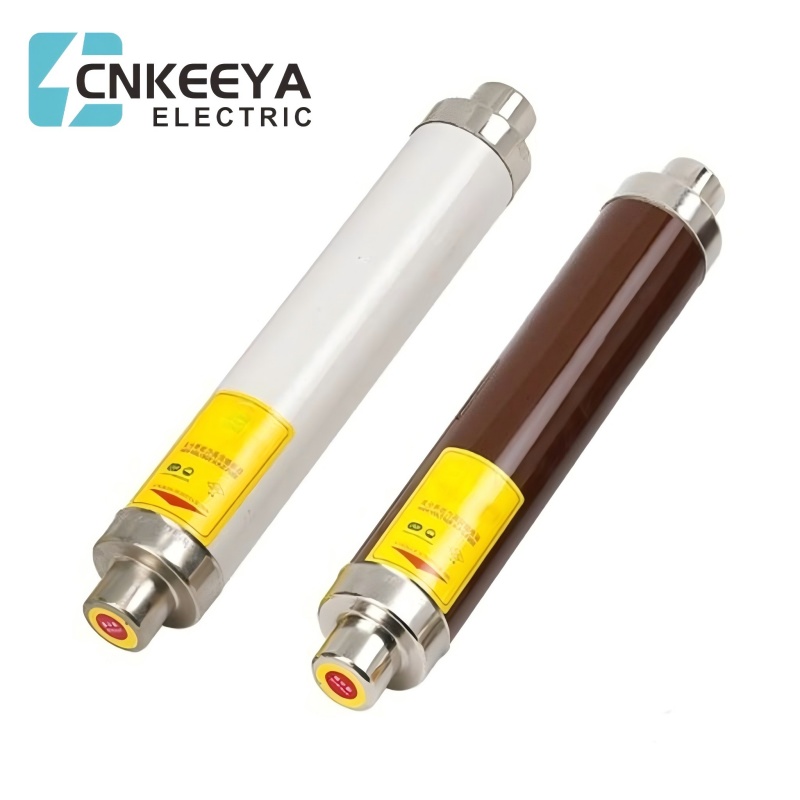

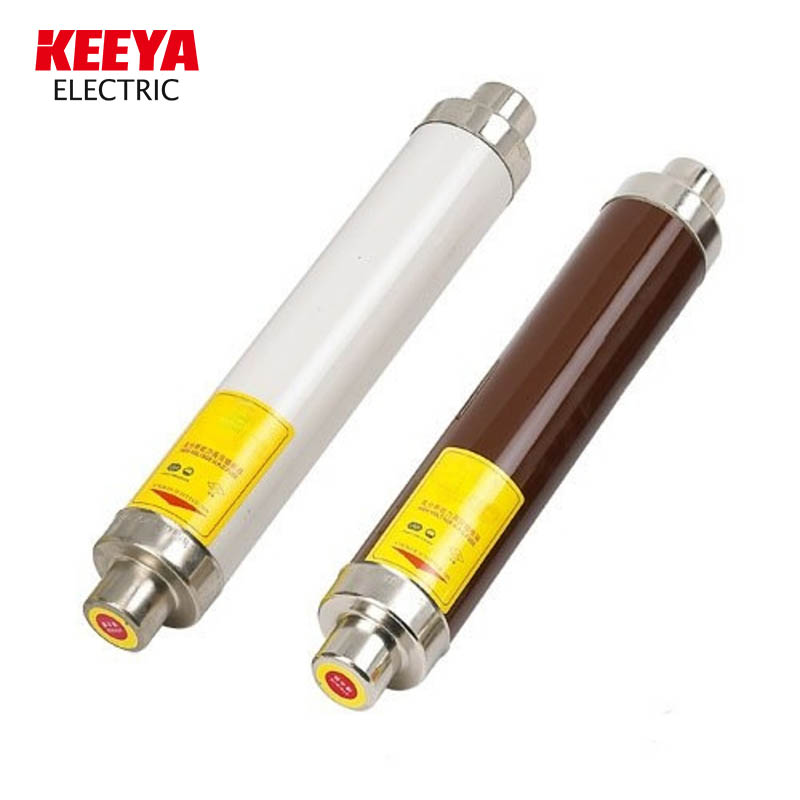

Fusibile ad alta tensione Fusibile limitatore di corrente DIN XRNT 63A HRC Fusibile IEC60282 12KV 24KV 36kv
Il fusibile HRC (fusibile ad alta capacità di rottura) è un tipo di fusibile in cui il filo del fusibile trasporta una corrente di cortocircuito in un periodo prestabilito.
Se il guasto si verifica nel circuito, allora si spegne. Il fusibile HRC è realizzato in vetro o in altri tipi di composti chimici. L'involucro del fusibile può essere chiuso ermeticamente per evitare la fuoriuscita di aria dall'atmosfera. Su entrambi i lati del fusibile, l'involucro in ceramica è costituito da un cappuccio metallico saldato con filo d'argento fusibile. Il suo recinto include uno spazio circondato da filo altrimenti elemento del fusibile.
In condizioni normali, il flusso di corrente attraverso il fusibile non fornisce energia sufficiente per ammorbidire l'elemento. Se l'enorme corrente scorre attraverso il fusibile, l'elemento del fusibile si scioglie prima che la corrente di guasto raggiunga il culmine.
Quando il fusibile è in una condizione di sovraccarico, l'elemento del fusibile non si spegne, tuttavia se questa condizione esiste per un periodo prolungato, il materiale come l'eutettico si dissolverà e romperà l'elemento del fusibile. Quando il fusibile è in condizione di cortocircuito, le parti sottili dell'elemento fusibile con un'area minore si dissolveranno rapidamente e si romperanno davanti al materiale eutettico.
Quindi questo è il motivo per fornire le limitazioni all'interno dell'elemento HRC Fuse.
La costruzione del fusibile HRC include un materiale con un corpo altamente resistente al calore come la ceramica. Questo corpo in ceramica include cappucci terminali in metallo saldati attraverso un elemento che trasporta corrente d'argento.
Lo spazio interno del corpo del fusibile è riempito da un materiale in polvere di riempimento. Qui il materiale utilizzato è quarzo, gesso di Parigi, polvere, marmo, gesso, ecc. Quindi questo è il motivo per cui il flusso di corrente non può surriscaldarsi. Il calore generato vaporizza l'elemento fuso. La reazione chimica avverrà tra il potere di riempimento e il vapore d'argento per produrre materiale ad alta resistenza che aiuta a ridurre l'arco all'interno del fusibile.
Generalmente, come elemento fusibile viene utilizzato rame o argento a causa della sua bassa resistenza specifica. Questo elemento ha normalmente due o più sezioni. L'elemento fusibile ha normalmente due o più sezioni collegate tramite giunti di stagno. Il punto di fusione dello stagno è 2400 C, inferiore al punto di fusione dell'argento di 980° C. Pertanto, il punto di fusione dei giunti di stagno impedisce al fusibile di raggiungere temperature elevate in condizioni di cortocircuito e sovraccarico.
