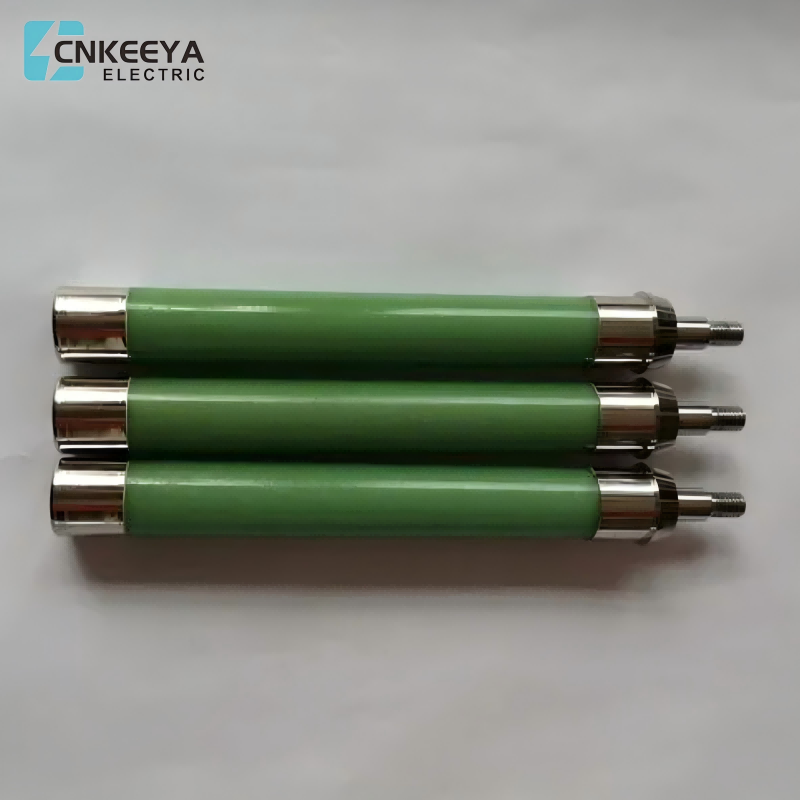

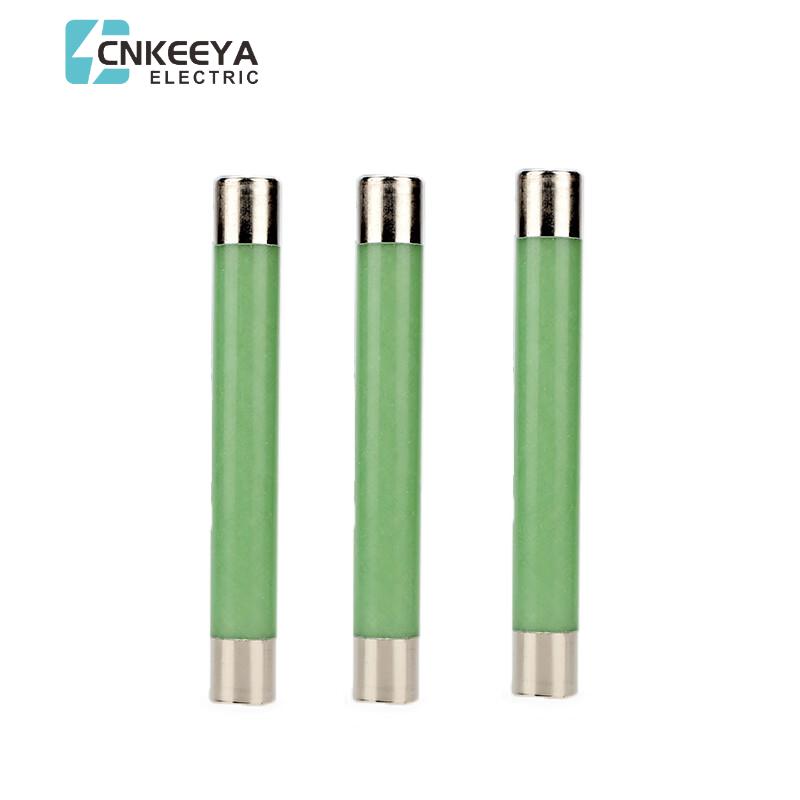

Il fusibile limitatore di corrente ad alta tensione XRNP per la protezione del trasformatore di tensione viene utilizzato per la protezione da sovraccarico e cortocircuito dei trasformatori di tensione in sistemi interni CA 50 Hz, tensione nominale 11 KV.
La struttura XRNP comprende generalmente tubi fusibili, parti conduttrici di contatto, isolanti di supporto e basi. I tubi dei fusibili sono riempiti con particelle di sabbia di quarzo per l'estinzione dell'arco. Le parti fusibili sono fili metallici o lamiere costituiti da materiali metallici con punto di fusione inferiore, collegati in serie nel circuito protetto. Quando il circuito o l'apparecchiatura nel circuito è sovraccarica o non funziona correttamente, le parti fuse generano calore e si fondono, interrompendo così il circuito e raggiungendo lo scopo di proteggere il circuito o l'apparecchiatura.
Modello Tensione di esercizio nominale (kV)Corrente nominale del corpo fusibile (A)Corrente di diseccitazione nominale (KA)Dimensione totale (mm)Peso (g) XRNP13.60.5,1,2,3.15,6.3501420.19 XRNP17.20.5,1, 2,3.15,6.350 142(195)0.19(0.22) XRNP1120.5,1,2,3.15401950.22 XRNP1240.5,1,2,3.15403550.43 XRNP140.50.5,1,2,3.15504650.55 XRNP2120.5, 1,2,3.1550 1.12
Numero modello:XRNP-(12-40,5)kV/(0,5-3,15)A
Nome del prodotto: fusibile HRC ad alta tensione
Colore: personalizzato
Voltaggio: 12V 24V 48V
MOQ: 10 pezzi
Personalizzato: accetta speciale
Parole chiave del prodotto: fusibile
Funzione: protezione corrente
