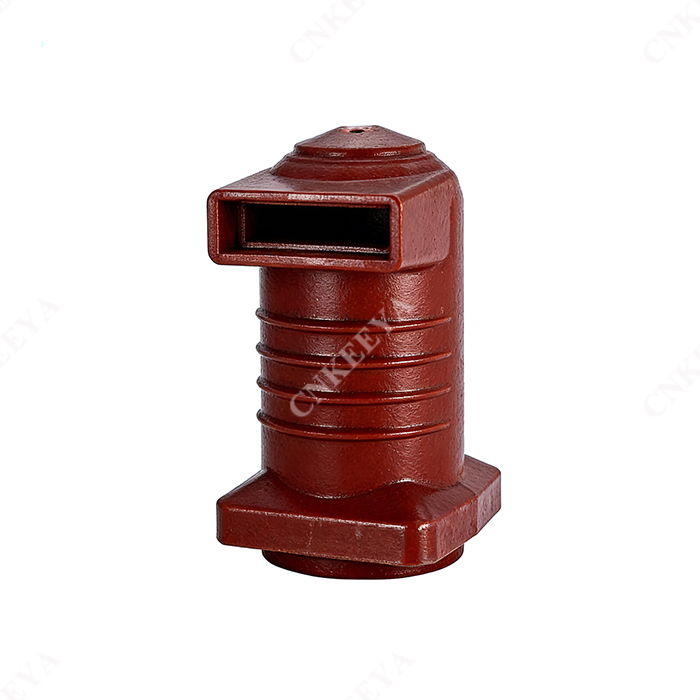

CH3-10Q/150 630~1250A Scatola contatti del quadro elettrico montato al centro

CNKEEYA, CH3-10Q/150 630~1250A Scatola di contatti del quadro elettrico a montaggio centrale, una fabbrica rispettabile e fornitore di fiducia, è orgogliosa di presentare CH3-10Q/150, una scatola di contatti di prima qualità progettata esclusivamente per quadri elettrici a montaggio centrale. Essendo un componente principale realizzato dall'impianto di produzione avanzato di CNKEEYA, questa scatola di contatti (corrente nominale 630~1250 A, tensione nominale 12 kV) è meticolosamente prodotta con un composito di resina epossidica ad alte prestazioni e modellata con precisione attraverso processi di produzione intelligenti all'avanguardia, offrendo una protezione di isolamento senza precedenti e un'affidabilità senza compromessi nei sistemi di trasmissione di potenza. Progettato per soddisfare le funzioni critiche di isolamento elettrico, connessione di contatto statico-dinamica e conduzione stabile di corrente, il CH3-10Q/150 dimostra l'impegno di CNKEEYA verso l'eccellenza tecnica, vantando un livello di scarica parziale ≤3pC a 13,2 kV, resistendo alla tensione di resistenza alla frequenza di rete di 42 kV (1 min) e alla tensione di impulso di fulmine di 75 kV e raggiungendo il grado di protezione IP67 per resistere all'umidità, alla polvere e agli agenti corrosivi.

Specifiche tecniche

CH3-10Q/150 Serie di scatole di contatto per armadietti con set centrale

Descrizione generale

1.La scatola dei contatti è formata da resina epossidica con tecniche APG, viene utilizzata per l'isolamento dell'isolamento e la transizione di connessione di vari quadri elettrici.

2. Altitudine: ≤1000 m

3. Temperatura ambiente:+40ºC~10ºC

4. L'umidità relativa non deve essere superiore al 95% a una temperatura ambiente di +20ºC.

5. NON utilizzare gas, vapore o polvere che possano compromettere gravemente l'isolamento della scatola dei contatti, né sostanze esplosive o corrosive.

6. Il contatto di rame con la terra deve resistere alla tensione di prova della frequenza industriale (valore effettivo) di 42 kV per 5 minuti e alla tensione di impulso del fulmine (valore di picco) di 75 KV.

7. La temperatura del terminale di uscita non deve essere superiore a 65ºC se la scatola dei contatti viene utilizzata per lungo tempo in condizioni di corrente nominale.

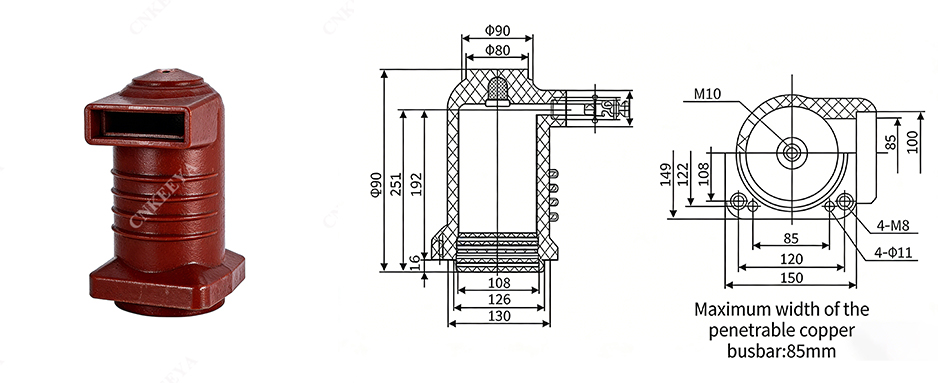

8. Vedere la figura allegata per il profilo e le dimensioni di installazione della scatola dei contatti.

scene da utilizzare

Sistema di trasmissione e distribuzione

La camera ad arco isolante di CNKEEYA è classificata per applicazioni da 630 A a 1250 A, sapientemente realizzata con resina epossidica di alta qualità tramite l'avanzato processo di stampaggio APG per prestazioni di isolamento superiori e resistenza meccanica eccezionale. Progettato per un'integrazione perfetta con i quadri blindati standard, inclusa la serie KYN28, offre un'affidabile soppressione dell'arco e una robusta protezione dell'isolamento per gli interruttori automatici in vuoto, garantendo un funzionamento stabile e sicuro dei sistemi di quadri elettrici.
