Misurazione accurata dell'energia, misurazione della corrente e protezione delle linee di distribuzione elettrica, dei trasformatori e delle apparecchiature elettriche nel sistema di alimentazione

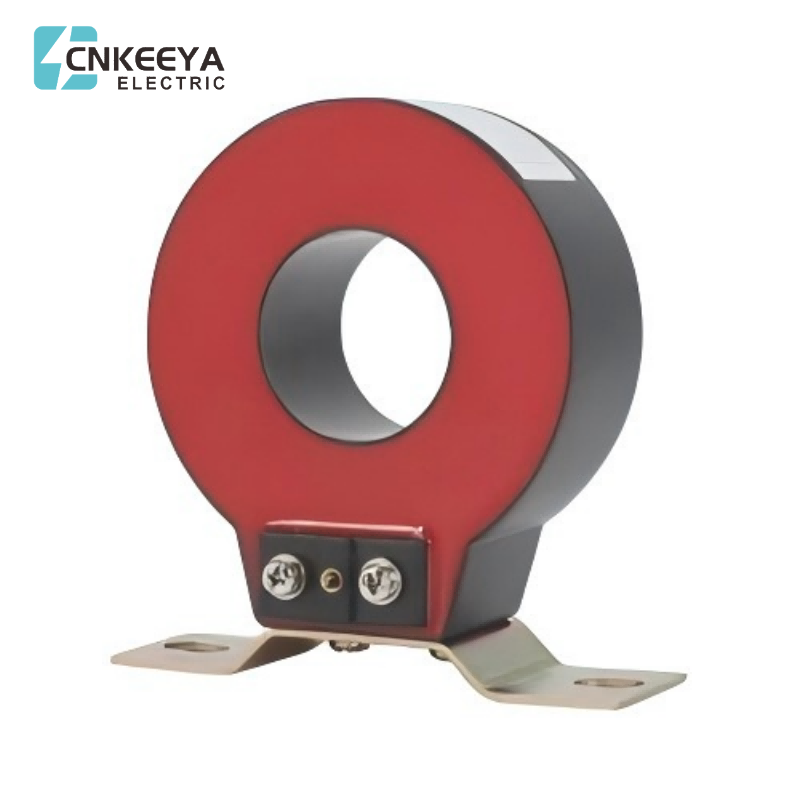

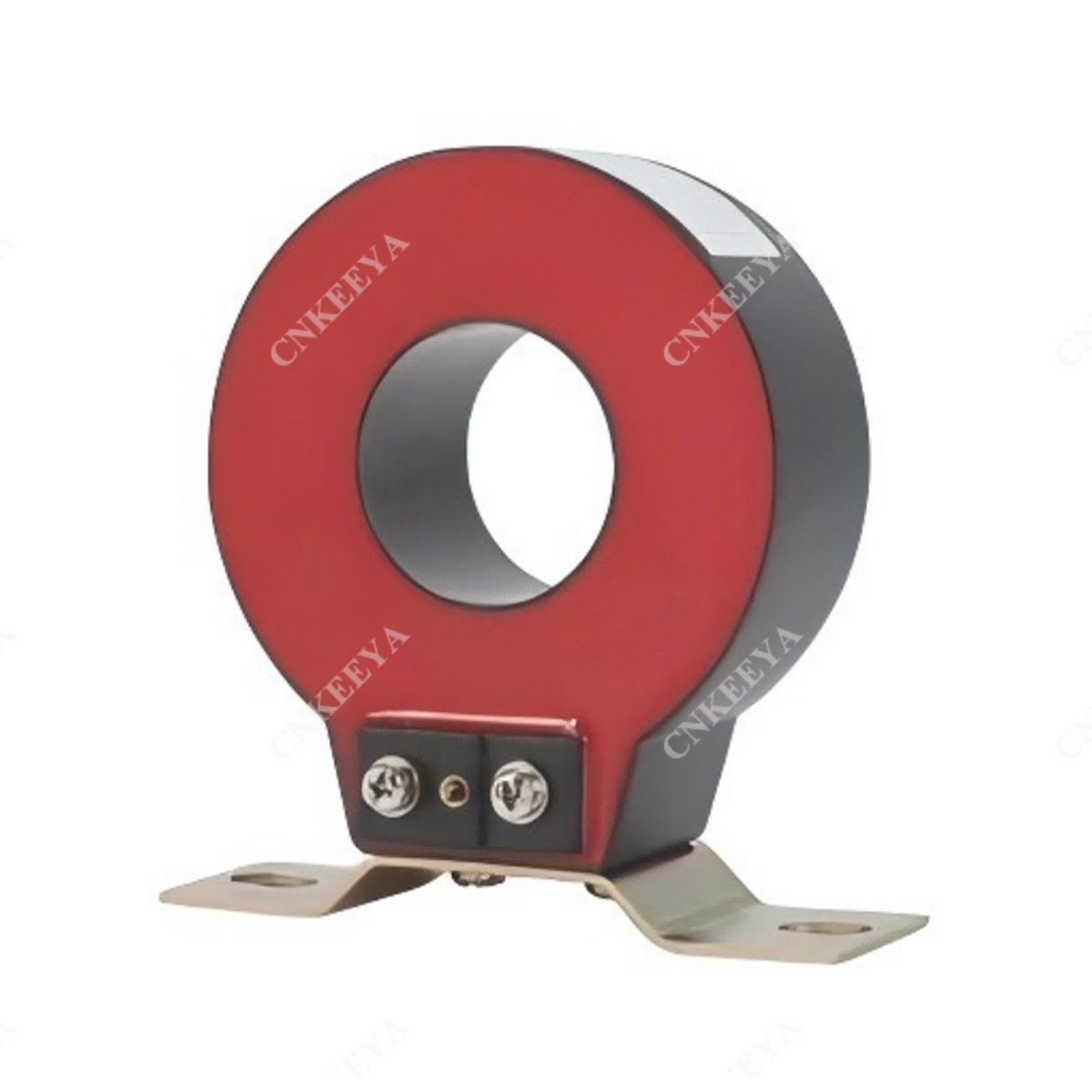

Il trasformatore di corrente ad alta precisione LMZC(1、2)-10 è adatto per sistemi di alimentazione CA 35kV e 10kV inferiori Misurazione di corrente ed energia e protezione delle apparecchiature di alimentazione. Il trasformatore di corrente presenta i vantaggi di dimensioni ridotte, leggerezza, facilità di installazione, ecc. Caratteristiche. Il nucleo di misura di questa serie di trasformatori di corrente è un materiale composito ad alta permeabilità e induzione magnetica a bassa saturazione. Essendo un materiale magnetico, il nucleo di ferro dorato ha un'elevata precisione di misurazione e un fattore di sicurezza dello strumento. La lamiera di acciaio al silicio importata di alta qualità è stata avanzata Dopo la lavorazione, viene utilizzata come nucleo di ferro per proteggere l'avvolgimento, garantendo il coefficiente limite accurato. Sono adottati il nucleo toroidale e l'avvolgimento secondario. La resina epossidica di alta qualità è fusa sotto vuoto in un guscio di plastica ignifuga, resistente all'umidità, con prestazioni stabili e esente da manutenzione. Questo tipo di trasformatore di corrente è di piccole dimensioni, leggero e piccolo nello spazio. Viene fissato nella sala cavi del quadro elettrico dell'armadio della rete ad anello. Basta passare il cavo attraverso il foro interno, il che è semplice, veloce, armonioso e bello.
Condizioni di servizioTemperatura ambiente:-35°C~+55°C, non superiore a +40°C.
L'altezza sopra il livello del mare: 0 ~ 3000 m.
Condizioni atmosferiche: assenza di gas altamente inquinati, erosione, erosività, radioattività. Parametri tecnici: frequenza nominale: 50 Hz o 60 Hz
Corrente secondaria nominale: 5 A o 1 A
Tensione di resistenza alla frequenza di alimentazione dell'avvolgimento secondario: 3 kV, 1 min
Valutazione del fattore di sicurezza (FS) < 5
standard di applicazione:GB1208-2006;IEC 60044-1;NTC 2205
Classe di precisione: 0,5S o 0,5, 1;
