Interruttore automatico per vuoto esterno

L'interruttore automatico per vuoto da esterno CNKEEYA è un dispositivo elettrico affidabile e durevole ad alte prestazioni progettato per i sistemi di distribuzione dell'energia esterna. Le sue eccellenti prestazioni e affidabilità lo rendono uno degli interruttori automatici preferiti nel settore energetico.

1. Descrizione del prodotto

ZW32-12/630-20 è un interruttore automatico sotto vuoto montato su palo per esterni da 12 kV. Frequenza nominale: 50 Hz CA trifase; Corrente nominale: 630 A; Corrente di interruzione nominale in cortocircuito: 20 kA. È ampiamente utilizzato nelle reti elettriche urbane e rurali, nei sistemi di distribuzione di energia industriale e mineraria, per la commutazione e la protezione del carico, sovraccarico e corrente di cortocircuito, adatto per occasioni di funzionamento frequenti.

Significato del modello

ZW32: serie di interruttori automatici in vuoto da esterno

12: Tensione nominale 12kV

630: Corrente nominale 630A

20: Corrente di interruzione nominale di cortocircuito 20kA

Descrizione del prodotto:

L'interruttore automatico sottovuoto per esterni è un interruttore automatico avanzato appositamente progettato per i sistemi di distribuzione dell'alimentazione esterna ad alta tensione. Utilizza la tecnologia di estinzione dell'arco sottovuoto per fornire protezione affidabile e funzioni di controllo per il sistema di alimentazione.

2. Caratteristiche del prodotto

2.1 Progettazione strutturale

Struttura completamente chiusa a colonna trifase, meccanismo di comando integrato, antipolvere, a prova di umidità e anticondensa.

Dimensioni compatte e peso leggero, facile installazione su palo, nessuna fondazione speciale richiesta.

Sezionatore opzionale con punto di rottura visibile in posizione di apertura e interblocco antimanomissione per la sicurezza della manutenzione.

2.2 Isolamento ed estinzione dell'arco

Adotta un'ampolla sottovuoto, priva di olio e SF6, ecologica senza rischio di incendio o esplosione.

Isolamento composito in gomma siliconica, resistente all'ozono, ai raggi UV e forte idrofobicità; applicabile per un ampio intervallo di temperature -40℃~+70℃ e ambienti con inquinamento di Classe IV.

Contatto rame-cromo con struttura del campo magnetico assiale, forte potere di interruzione e lunga durata elettrica, ideale per operazioni frequenti.

2.3 Funzionamento e controllo

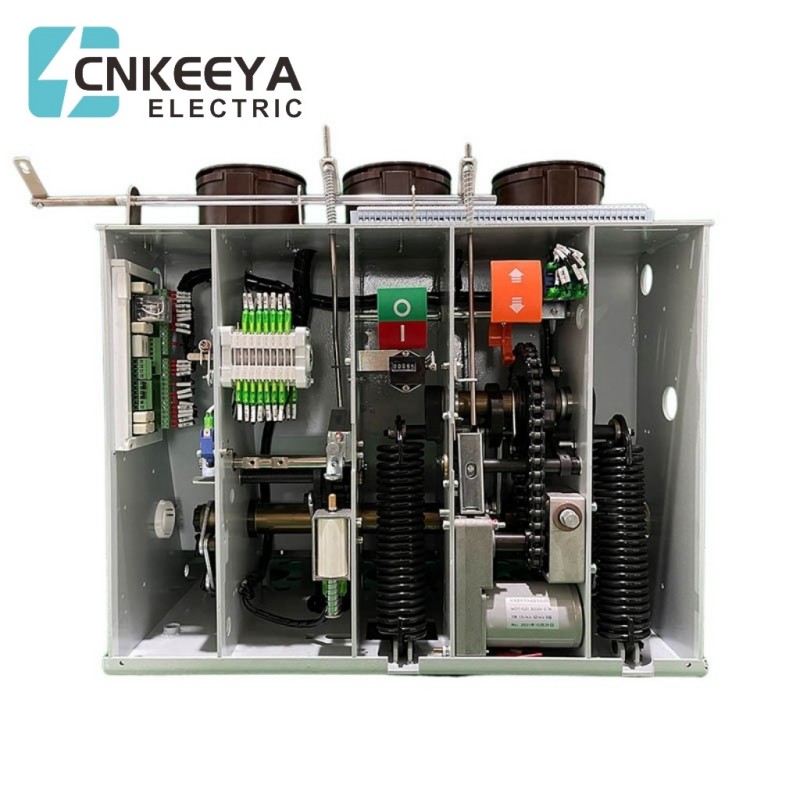

Meccanismo a molla/meccanismo a magnete permanente opzionale, supporto manuale, elettrico e telecomando.

Meccanismo a magnete permanente con meno parti e catena di trasmissione corta; vita meccanica fino a 30.000 volte, tempo di apertura ≤8ms.

TA/PT esterni configurabili, protezione da sovracorrente integrata, intervento istantaneo e guasto a terra; dotato di controller intelligente per la richiusura e memoria guasti.

2.4 Materiale e protezione

Mobile: Acciaio inox/Rivestimento antiruggine Dacromet con vernice resistente ai raggi UV, alla nebbia salina e resistente alla corrosione.

Design completamente sigillato, resistente allo strato di ghiaccio da 12 mm e alla velocità del vento di 35 m/s, funzionamento stabile ad altitudini fino a 2000 m.

3. Punti di vendita

3.1 Elevata sicurezza e affidabilità

Estinzione dell'arco sotto vuoto + materiale ecologico, nessun rischio di incendio ed esplosione, funzionamento esente da manutenzione.

Interruzione dei guasti a livello di millisecondo, isolamento rapido dei guasti per ridurre al minimo la portata dell'interruzione di corrente.

3.2 Compatibilità intelligente

Compatibile con l'automazione della rete di distribuzione, supporta il monitoraggio remoto, il caricamento dei dati e l'allarme di guasto attivo.

Design primario e secondario integrato, conforme agli standard di rete nazionali, facilmente collegabile alla rete elettrica intelligente.

3.3 Conveniente e ad alta efficienza

Lunga durata meccanica ed elettrica, riduzione dei costi di sostituzione e manutenzione, riduzione degli investimenti sull'intero ciclo di vita.

Installazione semplice e ingombro ridotto, risparmio di costi di ingegneria civile e installazione, riduzione dei tempi di costruzione.

3.4 Eccellente adattabilità ambientale

Ampio intervallo di temperature di funzionamento, forti prestazioni antinquinamento e anticorrosione; funzionamento stabile a lungo termine in condizioni esterne difficili, adatto per aree urbane, rurali, montuose e costiere.

Caratteristiche:

Efficiente tecnologia di estinzione dell'arco a vuoto: l'uso della tecnologia avanzata di estinzione dell'arco a vuoto garantisce una disconnessione rapida e affidabile del circuito e riduce la perdita di energia.

Eccellente resistenza agli agenti atmosferici: progettato per soddisfare i severi requisiti dell'ambiente esterno, ha eccellenti proprietà impermeabili e antipolvere, garantendo il funzionamento stabile dell'apparecchiatura.

Prestazioni operative affidabili: ha una capacità affidabile di resistenza al cortocircuito ed è adatto per sistemi di alimentazione in varie condizioni di lavoro, garantendo il funzionamento sicuro di apparecchiature e sistemi.

Controllo e monitoraggio intelligenti: dotato di un sistema di controllo avanzato, può monitorare lo stato operativo del sistema di alimentazione in tempo reale e fornire sicurezza a 360 gradi.

Configurazione personalizzabile: fornisce una varietà di specifiche e modelli e può essere personalizzata in base alle esigenze del cliente per soddisfare i requisiti di diversi sistemi di alimentazione.

Campi applicabili all'interruttore automatico per vuoto esterno:

Stazione di distribuzione dell'energia ad alta tensione

Zona industriale

parco eolico

energia solare
