Barometro SF6 SF6

Panoramica

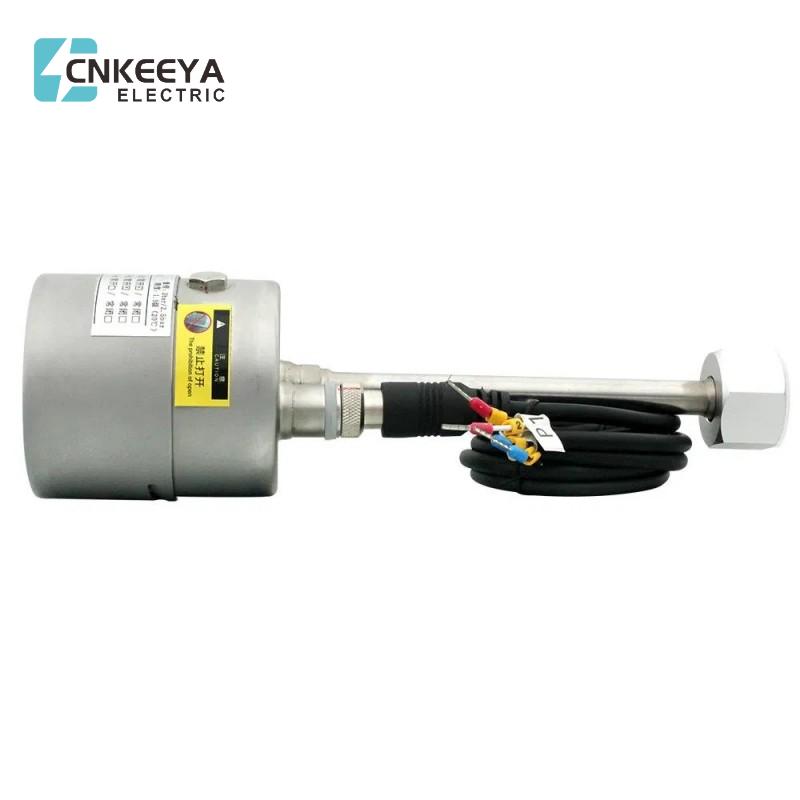

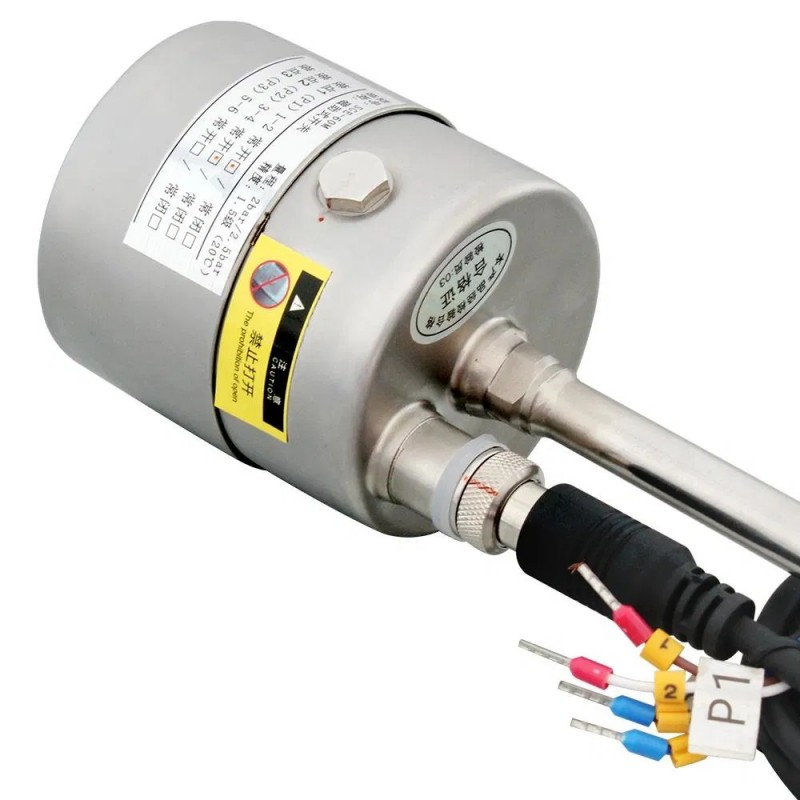

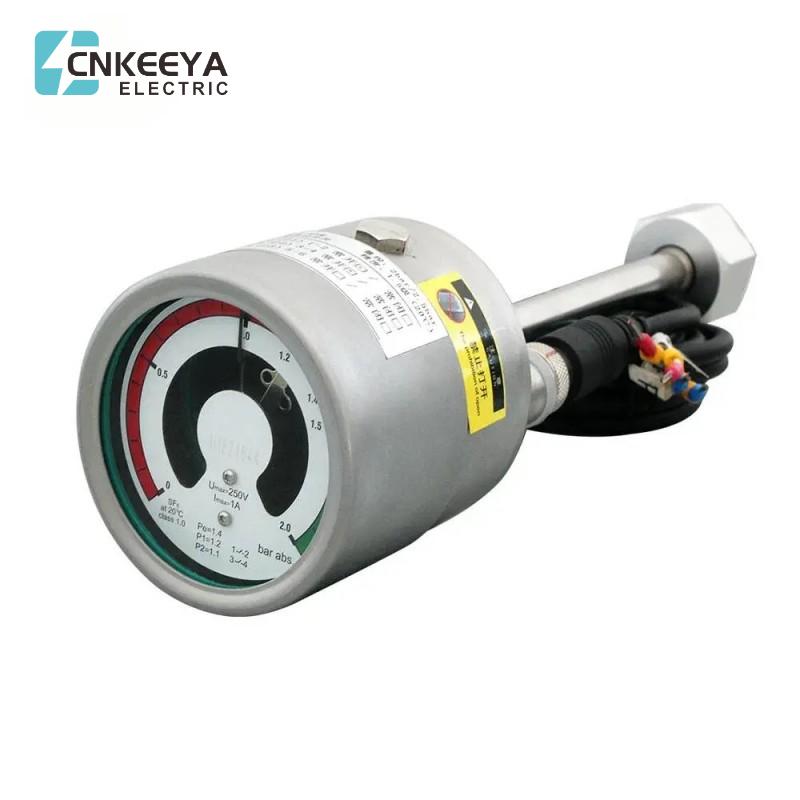

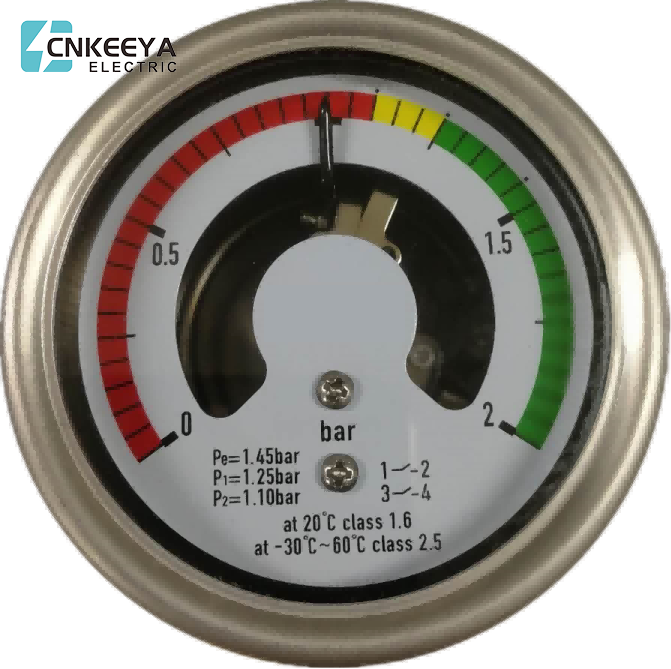

Barometro SF6 SF6

Utilizzato per rilevare la densità del gas SF6 in un contenitore chiuso, ampiamente utilizzato nei quadri di media tensione e GIS, può essere utilizzato in condizioni esterne difficili. Piccolo volume, interfaccia di installazione speciale personalizzata, comoda e affidabile. L'interfaccia di pressione può essere personalizzata in base alle esigenze del cliente. È possibile fornire più contatti con azione di commutazione in base alle esigenze dell'utente.

Parametro tecnico

1. Diametro della calotta: φ60 mm

2. Materiale guscio: acciaio inossidabile

3. Intervallo di misurazione: 0-2 bar (ass.)

4.Precisione della misurazione: 1,5 gradi (a 20ºC); 2,5 gradi (da -30ºC a +60ºC) (stato gassoso)

5.Ambiente di lavoro: temperatura da -30ºC a +60ºC, umidità relativa ≤95%RH

Grado 6.IP: IP65

7. Tasso di perdita assoluto: ≤1X10-9Pa.m³/(controllo delle perdite di elio)

8. Modulo di contatto: interruttore di contatto elettrico assistito magneticamente (massimo due gruppi, normalmente aperti o normalmente chiusi, tre gruppi possono essere personalizzati in base alle esigenze del cliente)

9.Installazione: direzione assiale

10. Prestazioni di isolamento: resistenza di isolamento> 100 MΩ (500 V CC)

Resistenza all'isolamento Tensione: 2000 V, 50/60 HZ 1 min

11. Parametri elettrici di contatto: Potenza 30 VA, Tensione massima di funzionamento: 380 V, Corrente massima: 1 A

12.Peso: 0,3 kg

13.Componente sensibile alla pressione: tubi Bourdon
