Interruttore automatico in vuoto per interni VIB-12 con meccanismo di azionamento laterale

Descrizione generale

Utilizzo principale, applicando le condizioni ambientali

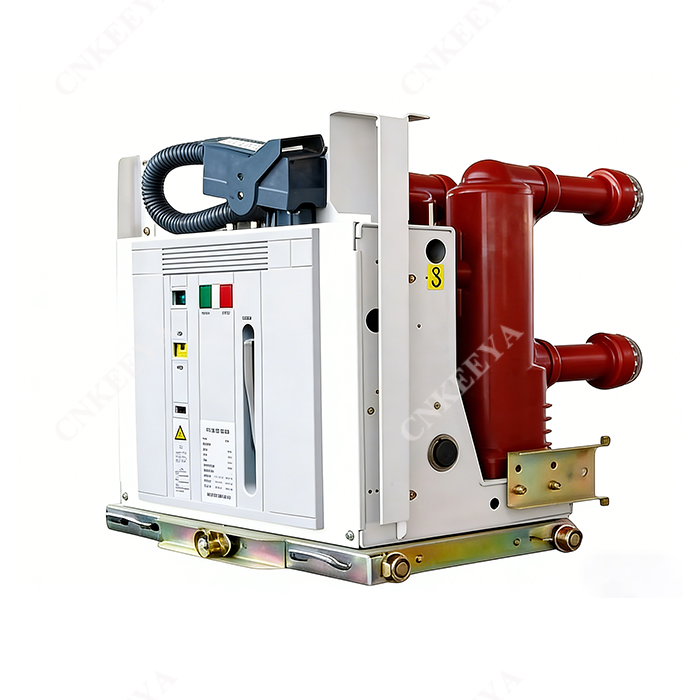

L'interruttore automatico sottovuoto per interni VIB-12 con meccanismo di funzionamento laterale (di seguito denominato interruttore automatico sottovuoto) è utilizzato per componenti di apparecchiature di commutazione per interni con tensione nominale di 12 kV e CA 50 Hz. I prodotti soddisfano gli standard GB 1984-2003 Interruttore automatico sotto vuoto CA HV, JB3855-19963,6 ~ 40,5 kV Interruttore automatico sottovuoto ad alta tensione CA per interni, DLT Condizioni tecniche dell'ordine 403-2000 dell'interruttore automatico sotto vuoto da 12 KV~40,5 kV e dell'interruttore automatico sotto vuoto IEC62271-100:2001 HV AC, ecc. L'interruttore automatico utilizzato come unità di protezione e controllo della progettazione di potenza nella rete elettrica e nelle imprese industriali e minerarie, può essere utilizzato per situazioni di commutazione di vari tipi di carico e funzionamento frequente e interruzione ripetuta della corrente di cortocircuito.

Questo tipo VCB utilizza il nuovo meccanismo operativo di tipo VCB. Incorpora l'ampolla sottovuoto e i componenti del circuito principale come integrazione adottando un'ampolla incorporata di marca internazionale per la parte primaria, in modo da proteggere l'ampolla sottovuoto da urti, polvere e umidità. Ha una buona adattabilità ambientale, in modo da ridurre notevolmente i costi di funzionamento e manutenzione e realizzare una manutenzione esente dalla parte primaria e poca manutenzione del meccanismo operativo. Il design integrato del meccanismo operativo e del corpo VCB ha superato il test di tipo. Ha una resistenza elettrica di livello E2 e una resistenza meccanica di livello M2, utilizzata come unità fissa e anche con unità estraibile abbinando specialisti meccanismo push-in. Il VCB di tipo fisso può aggiungere l'interblocco corrispondente per abbinare i quadri di tipo fisso di tipo XGN2, GG1A e GGX.

Applicazione delle condizioni ambientali

1.Temperatura ambiente: max. temperatura: +40 ℃ e la temperatura media entro 24 ore non deve superare 35 ℃ Temperatura minima: -20 ℃

2. Umidità relativa: umidità relativa media giornaliera; ≤95%

L'umidità relativa media mensile: ≤90%

La pressione media del vapore giornaliera: ≤2,2kPa

La pressione media del vapore mensile: ≤1,8 kPa

3. L'altezza sopra il livello del mare: ≤2000 m

4.Intensità del terremoto: non superiore a 8 gradi

5. Dovrebbe essere installato in un luogo privo di polvere, fuoco, erosione chimica, esplosione, vapore e nebbia salina.

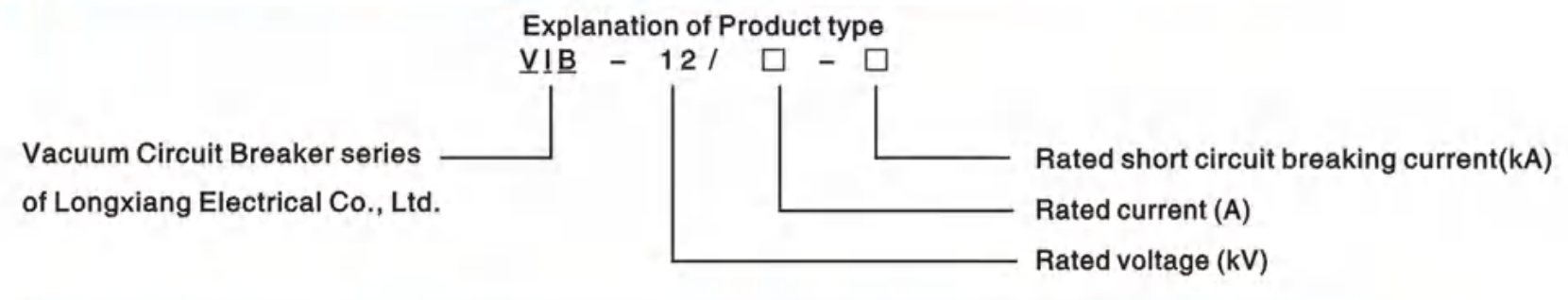

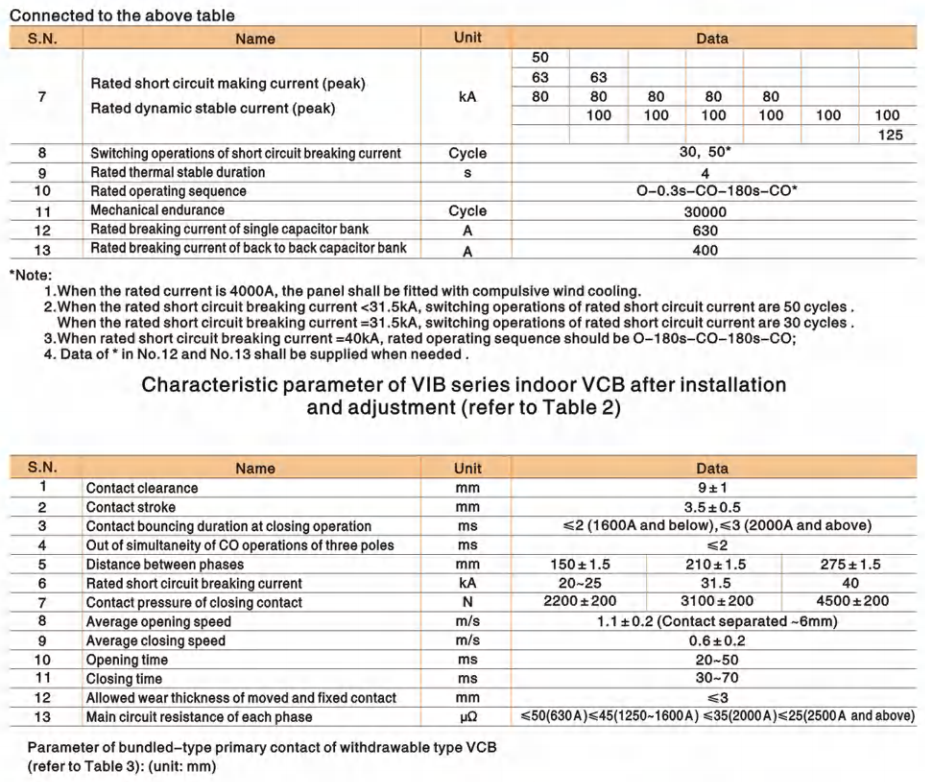

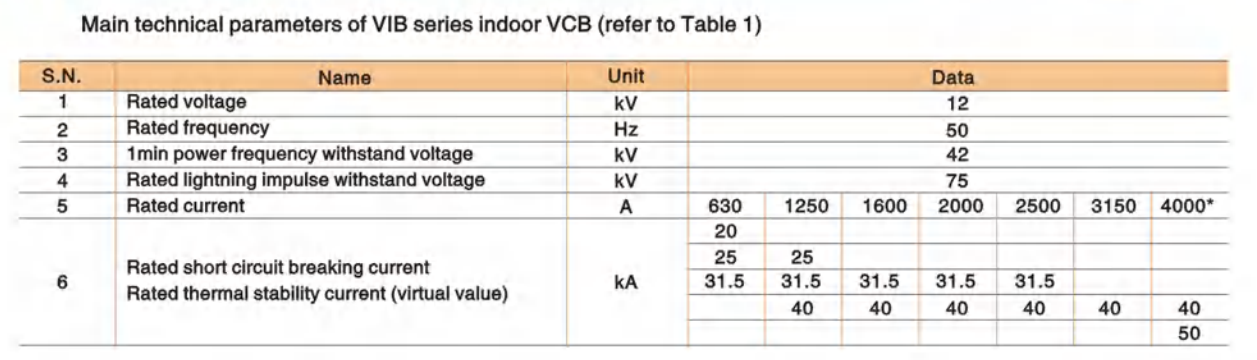

Parametro tecnico

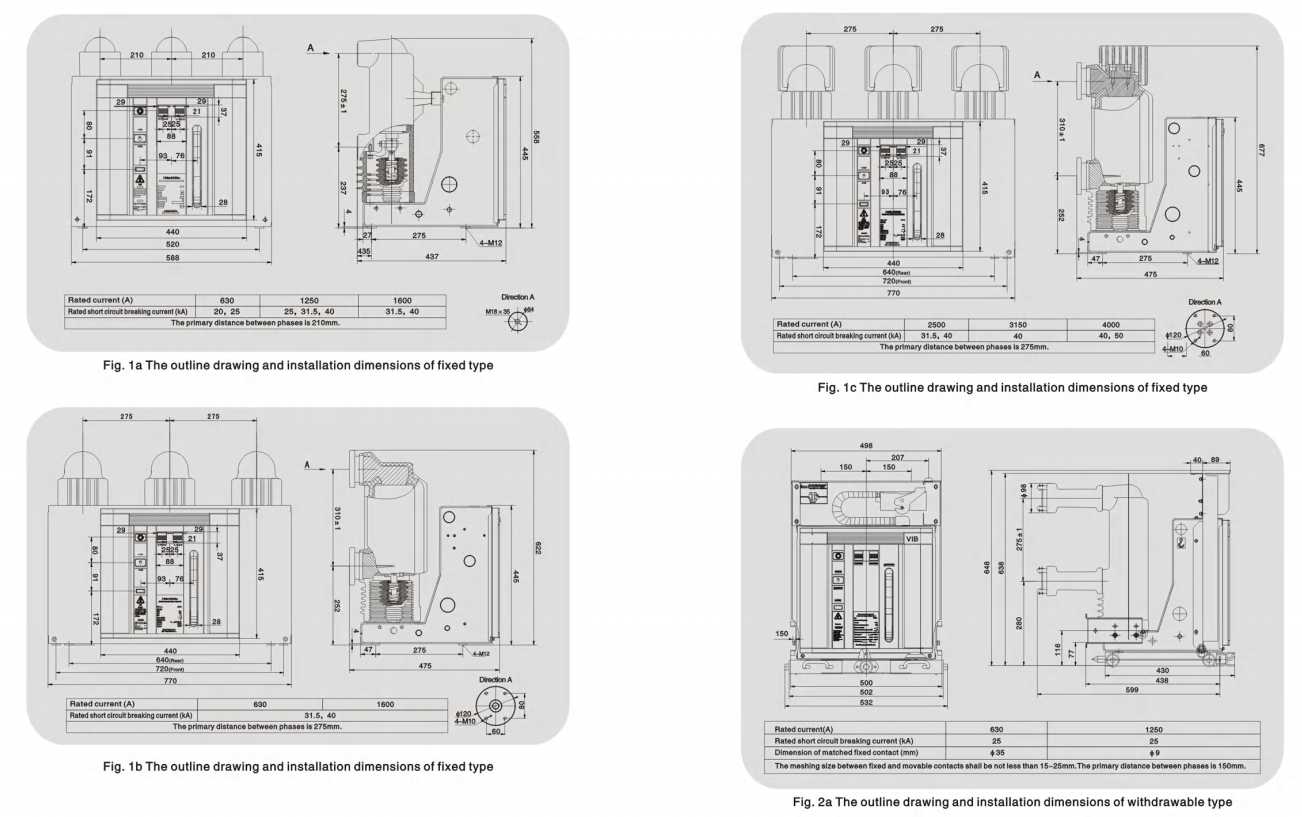

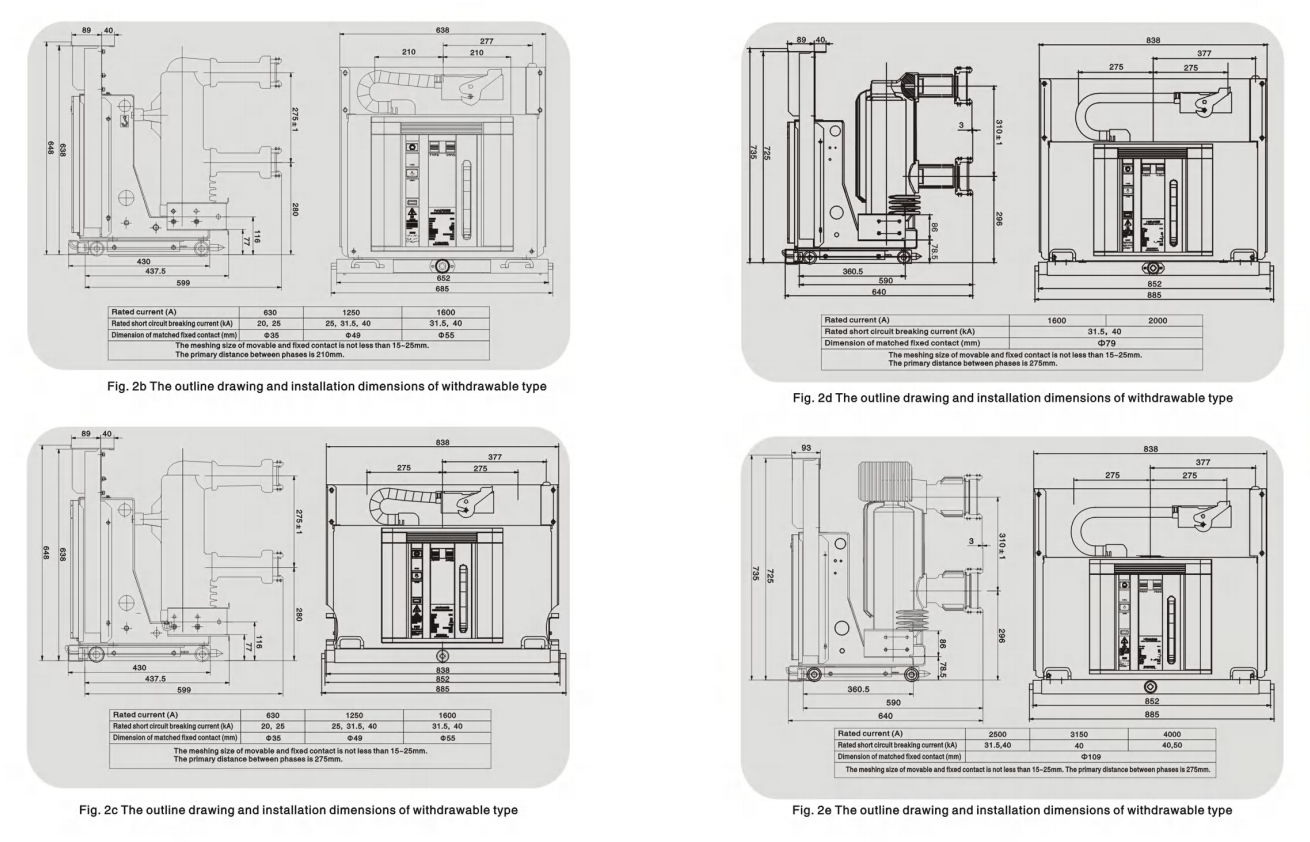

Disegno di assieme e dimensione di installazione

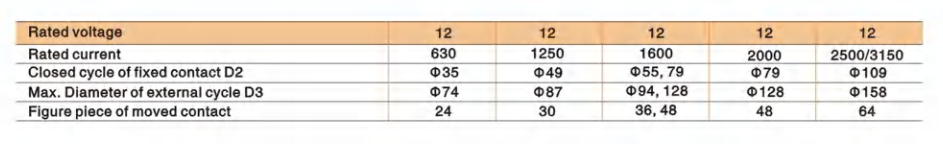

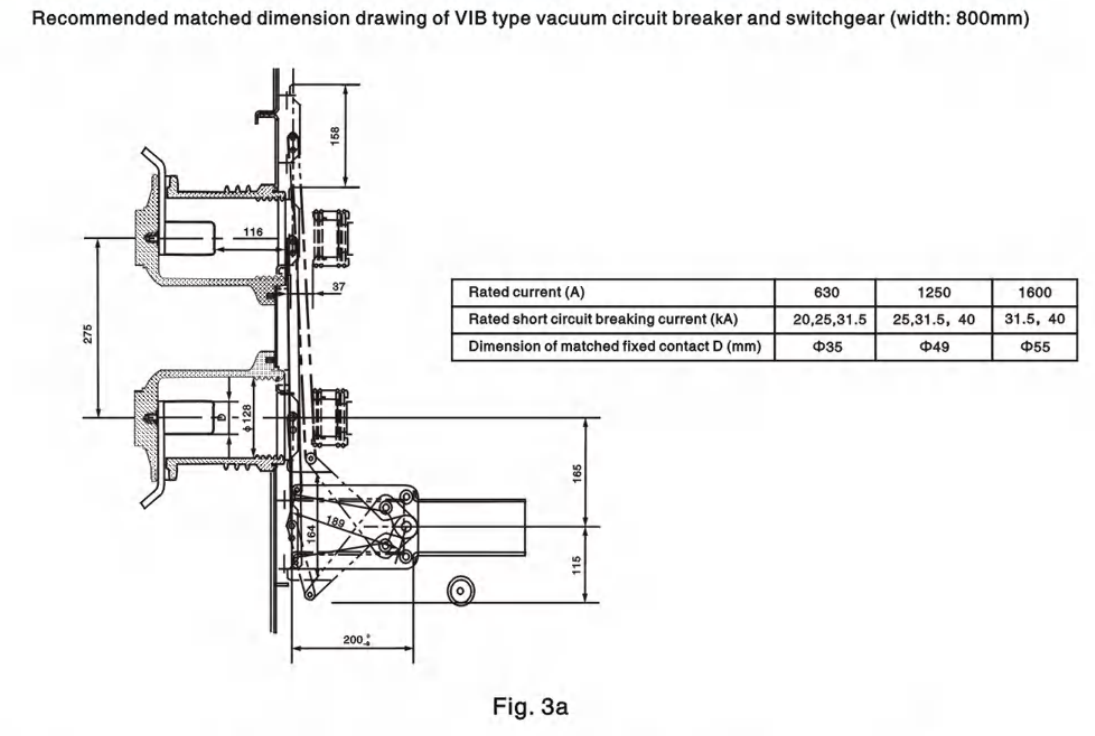

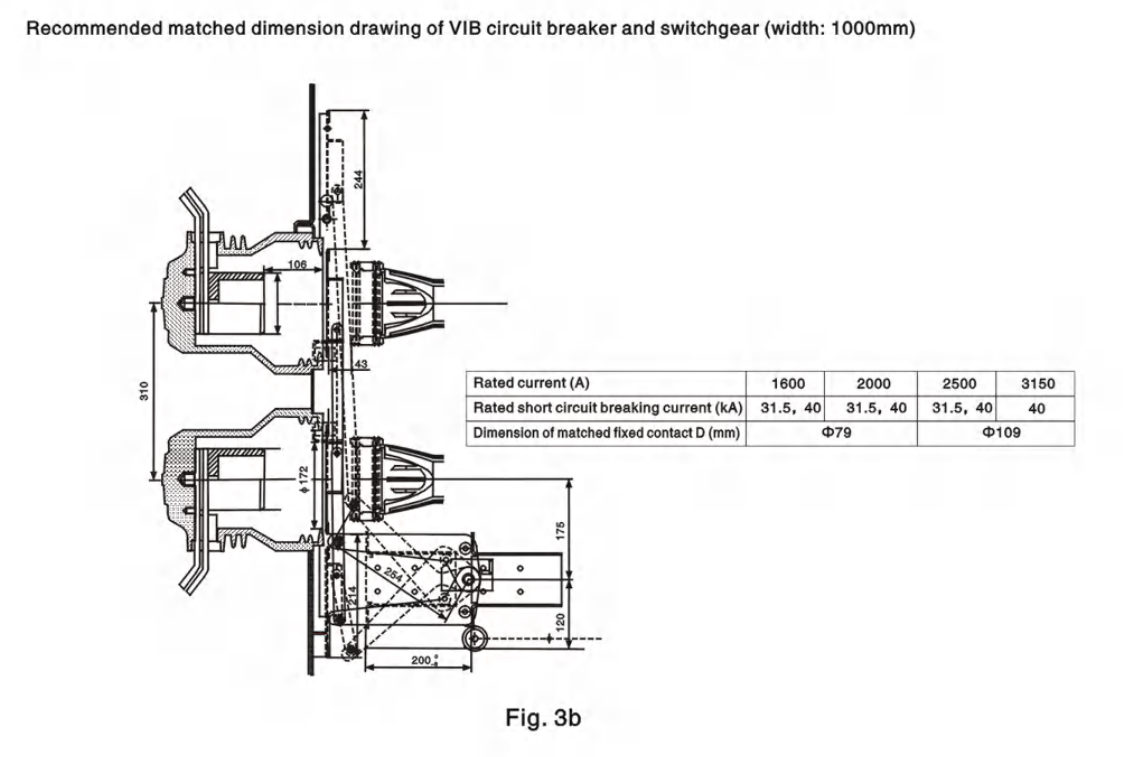

Dimensioni consigliate per l'abbinamento di VCB e quadro
