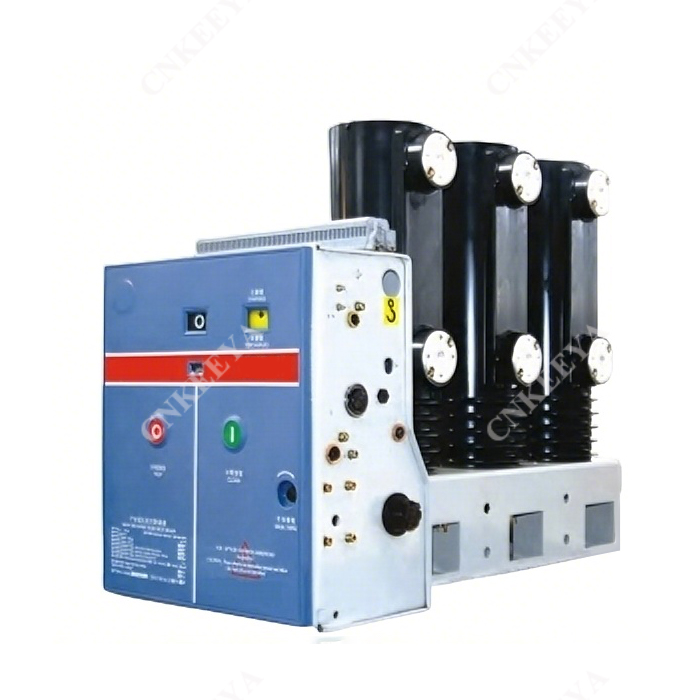

Interruttore automatico in vuoto per interni VS1/R-12 con meccanismo di azionamento laterale

CNKEEYA, interruttore automatico sottovuoto per interni VS1 / R-12 con meccanismo operativo laterale, un produttore rispettabile con sede in Cina, è specializzato nella produzione di interruttori automatici sottovuoto per interni di alta qualità. Con una dedizione all'eccellenza, CNKEEYA si è affermata come fornitore di fiducia nel settore delle apparecchiature elettriche. I nostri prodotti sono noti per la loro eccezionale qualità e affidabilità.

Invia richiesta

Descrizione del prodotto

Descrizione generale

Interruttore automatico sottovuoto per interni VS1/R-12 con meccanismo di azionamento laterale con meccanismo di azionamento laterale utilizzava la molla per immagazzinare energia. Il meccanismo di funzionamento può essere azionato in due modi: manuale ed elettromotore. Le caratteristiche sono conformi all'interruttore automatico CA ad alta tensione GB 1984-2003, all'interruttore automatico CA ad alta tensione JB 3855-1996 3,6-4,5 KV per interni e allo standard IEC 62271-100:2001 Interruttore automatico CA ad alta tensione.

Applicazione delle condizioni ambientali

Temperatura ambiente: -15℃~+40℃.

2. Umidità ambientale: l'umidità media di un giorno non deve essere superiore al 95%; l'umidità media di un mese non deve essere superiore al 90%.

3. Pressione di vapore saturo: la pressione media giornaliera non deve essere superiore a 2,2 kPa; la pressione media di un mese non dovrebbe essere superiore a 1,8 kPa.

4.L'altitudine sul livello del mare: 1000 m.

5. Intensità del terremoto: non superare gli 8 gradi.

6. Dovrebbe essere installato in luoghi senza incendi, esplosioni, sporcizia grave, erosione chimica e vibrazioni violente.

Specifiche tecniche principali

S.N	Nome	Unità	Dati
1	Tensione nominale	kV	12
2	Tensione di tenuta alla frequenza industriale nominale	kV	42
3	Tensione nominale di resistenza all'impulso di fulmine	kV	75
4	Frequenza nominale	Hz	50
5	Corrente nominale	A	630	1250	1600
6	Corrente di interruzione nominale di cortocircuito	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Corrente nominale di tenuta di picco	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Resistenza del circuito conduttivo di ciascuna fase	μΩ	≤40	≤35
9	Gioco tra i contatti aperti	mm	11±1
10	Nel corso del viaggio	mm	3±0,5
11	Durata del rimbalzo del contatto durante l'operazione di chiusura	SM	≤2
12	Dalla simultaneità del funzionamento CO di tre poli		≤2
13	Orario di apertura		≤50
14	Orario di chiusura		≤100
15	Velocità media di apertura	SM	0,9~1,3
16	Velocità media di chiusura	SM	0,4 ~ 0,8
17	Componente CC		50% (massimo)
18	Resistenza meccanica	Ciclo	10000

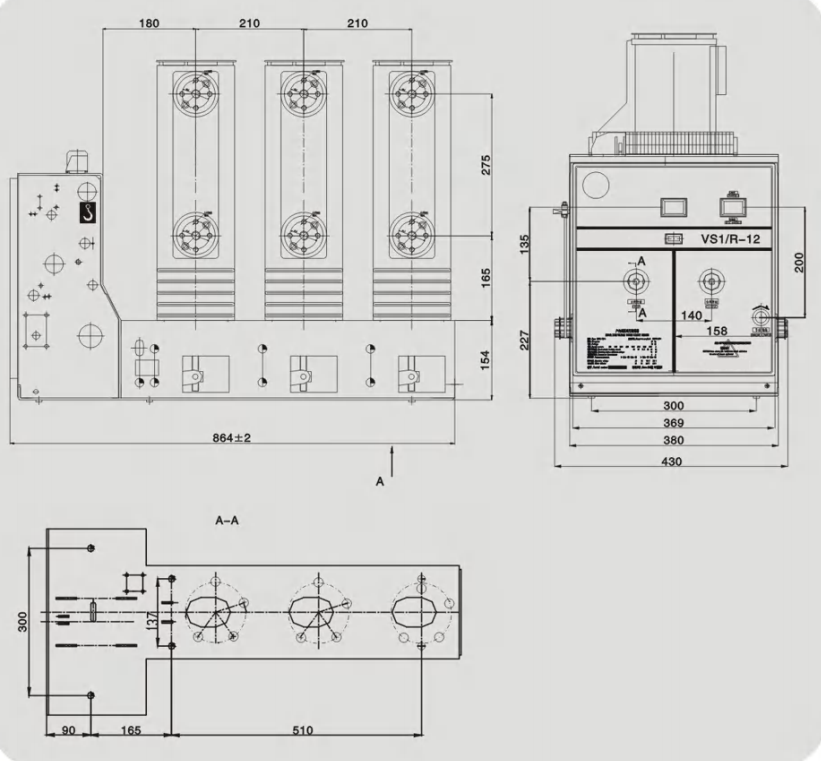

Disegno di assieme

Per effettuare l'ordine sono necessarie le seguenti informazioni

VCB Tipo completo, specifiche tecniche principali, distanza tra fase e quantità.

Tipo e specifica della tensione di servizio.

Nome e quantità dei pezzi di ricambio.

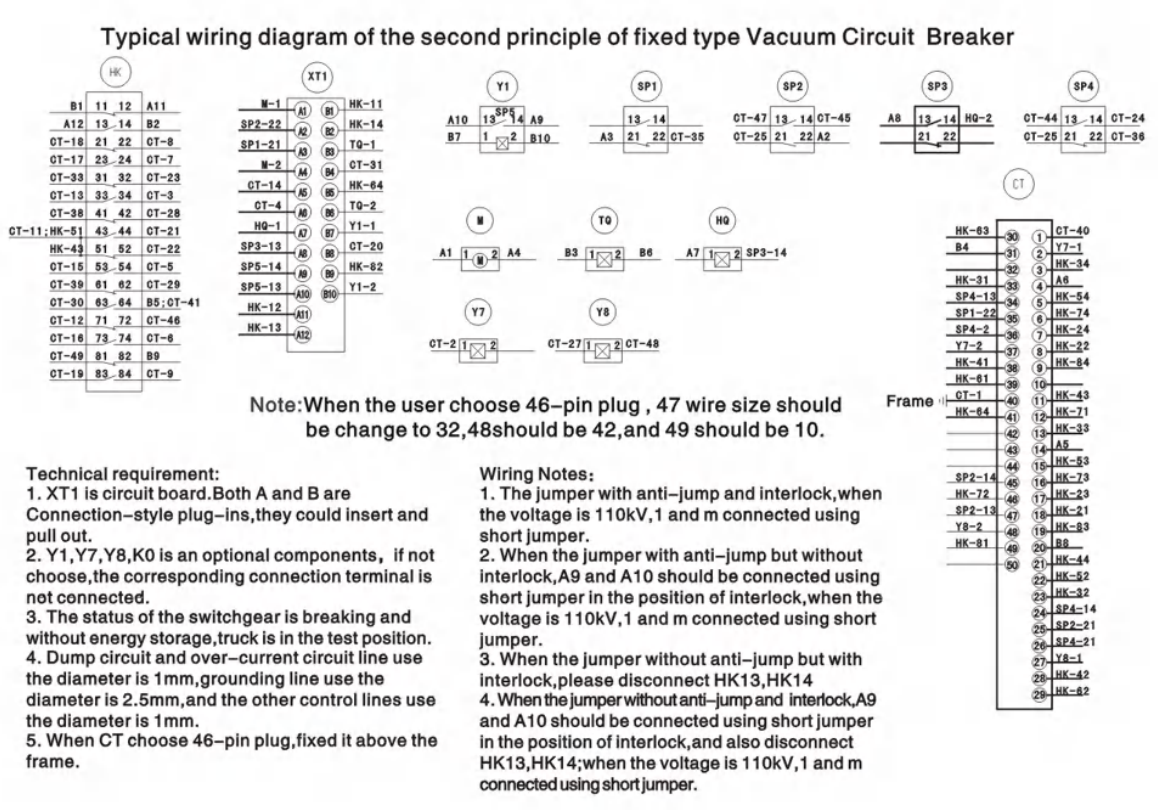

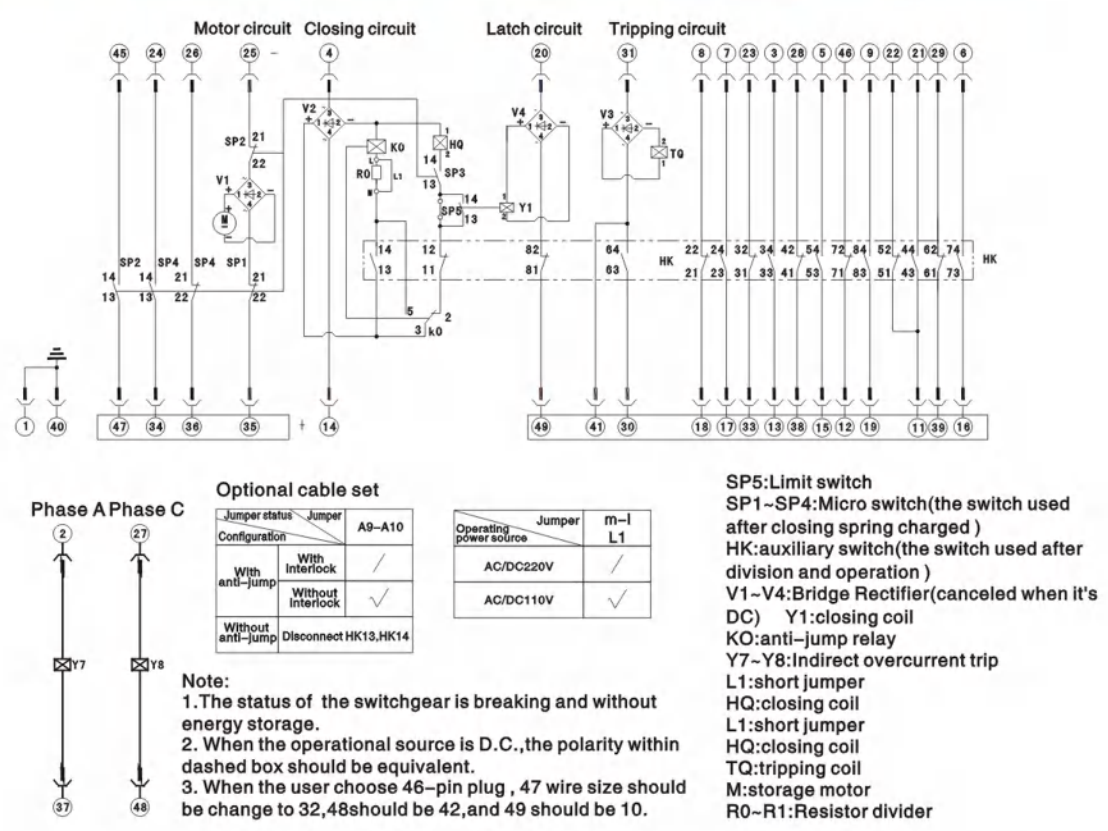

Disegno di massimaSchema elettrico tipico del secondo principio
