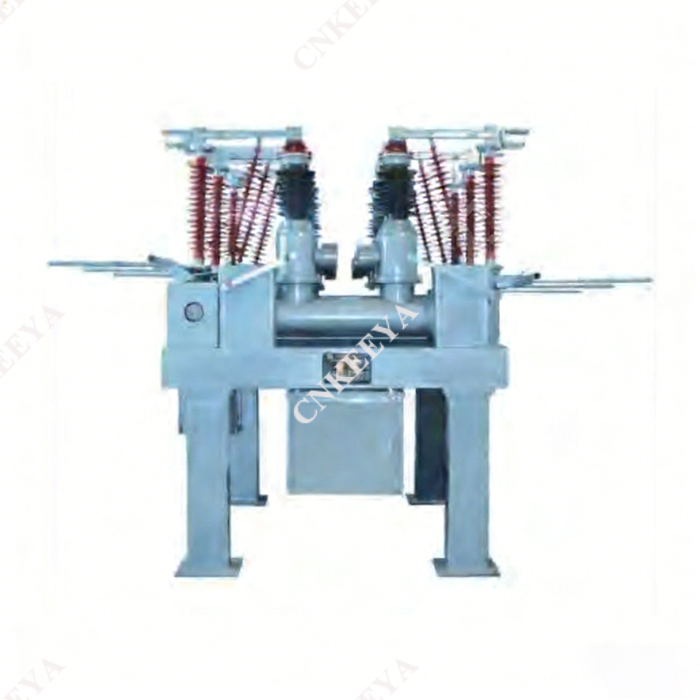

Tipo ZCW□-40.5/Z Apparecchio composito per vuoto di tipo aperto

 Panoramica

 1.1L'apparecchio composito per vuoto di tipo aperto tipo ZCW□-40.5/Z è un gruppo di quadri integrato con aria come mezzo di isolamento esterno e gas SF₆ come mezzo di estinzione dell'arco. Viene applicato per il controllo e la protezione dei sistemi di trasmissione e distribuzione di potenza CA trifase da 40,5 kV ed è adatto anche per l'uso come interruttore automatico e in scenari di commutazione di banchi di condensatori. Questo prodotto è ideale per sottostazioni urbane, sottostazioni industriali e sottostazioni montane con vincoli di terreno. Presenta i seguenti vantaggi:

 Interruttori automatici, sezionatori, sezionatori di terra, trasformatori di corrente, trasformatori di tensione, scaricatori di sovratensione, fusibili, sbarre e altri componenti sono organicamente integrati su supporti strutturali in acciaio messi a terra, vantando una struttura compatta.

 Occupa solo dal 30% al 50% dello spazio delle attrezzature di tipo split, il che consente di risparmiare terreno e ridurre i costi di costruzione del progetto.

 L'intero campato è prefabbricato in fabbrica, con assemblaggio e messa in servizio completati in fabbrica e consegnati integralmente al sito di installazione, riducendo così i tempi di installazione.

 Vengono adottate camere di estinzione dell'arco ad alte prestazioni, trasformatori di tensione, scaricatori di sovratensione con isolante composito e sezionatori con prestazioni completamente comprovate, realizzando un funzionamento praticamente esente da manutenzione e un'elevata affidabilità.

 Tra gli scaffali vengono utilizzate sbarre autoportanti prefabbricate in fabbrica, eliminando la necessità per l'utente di costruire telai di supporto.

 Il layout è flessibile e adattabile a diverse modalità di cablaggio.

 L'interruttore può essere sollevato integralmente per manutenzione o sostituzione, riducendo al minimo il tempo di interruzione di corrente causata da guasti alla carrozzeria a meno di 3 ore.

 1.2 Lo ZWC□-40.5 è dotato di componenti e sistemi di alta qualità come segue:

 Camera di estinzione dell'arco ad autoenergia con potere di interruzione di 31,5kA e tempo di interruzione totale di 3 cicli; presenta una struttura semplice e affidabile e può raggiungere 20 volte la rottura a piena capacità.

 Comando CTB a molle integrali, conforme al requisito "oil-free" per i quadri; ha eccellenti caratteristiche meccaniche, struttura compatta e alta affidabilità, ha ottenuto brevetti nazionali ed è stato premiato come prodotto scientifico e tecnologico.

 Tutti i sezionatori sono dotati di isolatori compositi e adottano una struttura rotativa diretta a braccio singolo di elevata semplicità e affidabilità; Vengono utilizzate dita di contatto in rame disperso placcato in argento con grafite autoforzata, caratterizzate da buone prestazioni di sollecitazione strutturale, forte capacità di trasporto di corrente e funzionamento esente da manutenzione.

 Tutte le parti metalliche esposte sono trattate con una tecnologia anticorrosione avanzata, garantendo l'assenza di ruggine per 20 anni in condizioni generali di inquinamento.

 1.3 ZWC□-40.5 è conforme agli standard nazionali GB1984-2003, GB11032-89 e GB1985-2004 e soddisfa i requisiti degli standard IEC56, IEC99-4, IEC129 e IEC694 della Commissione Elettrotecnica Internazionale (IEC). Tutti gli altri componenti interni soddisfano i rispettivi requisiti standard.

 Struttura e principio di funzionamento

 2.1 Questo prodotto è progettato per applicazioni esterne. Le condizioni ambientali operative sono le seguenti:

 UN. Altitudine: non superiore a 2000 m (negoziabile al momento dell'ordine)

 B. Temperatura ambiente: -40℃ ~ +40℃

 C. Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90% (a 25 ℃)

 D. Velocità del vento: non superiore a 35 m/s

 e. Classe di inquinamento: Classe IV, distanza superficiale nominale maggiore di 31 mm/kV

 F. Nessun ambiente infiammabile, esplosivo, chimicamente corrosivo o con forti vibrazioni

 G. Intensità sismica: non superiore al grado 8

 H. Spessore del rivestimento del ghiaccio: non più di 10 mm
