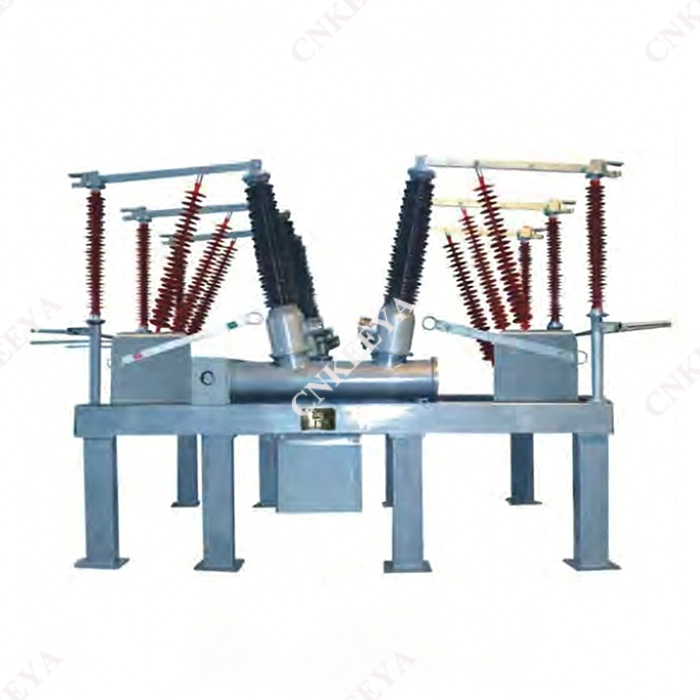

ZCW□-126/L Apparecchio composito per esafluoruro di zolfo di tipo aperto

 Panoramica

 1.1ZCW□-126/L L'apparecchio composito di esafluoruro di zolfo di tipo aperto è un set completo di apparecchi elettrici combinati che utilizza l'aria come gas SF6 di isolamento esterno come mezzo di estinzione dell'arco. Il controllo e la protezione dei sistemi di trasmissione e distribuzione a 126 kV per corrente alternata trifase possono essere utilizzati anche in situazioni in cui sono collegati interruttori automatici e banchi di condensatori. Adatto per sottostazioni urbane, sottostazioni aziendali e sottostazioni montagnose con utilizzo del territorio limitato. Questo prodotto ha le seguenti caratteristiche:

 1) Combina organicamente interruttori automatici, sezionatori, interruttori di messa a terra, trasformatori di corrente, trasformatori di tensione SF6, parafulmini, sbarre collettrici e altri componenti su una staffa di struttura in acciaio messa a terra, ottenendo una struttura compatta.

 2) Occupa solo il 30% -50% dello spazio del tipo split e ha le caratteristiche di risparmiare terreno e ridurre i costi di progetto.

 3) L'intero intervallo è prefabbricato in fabbrica, assemblato e sottoposto a debug prima di lasciare la fabbrica e trasportato nel sito di installazione nel suo insieme per abbreviare il ciclo di installazione.

 4) Adozione di camere di estinzione dell'arco ad alte prestazioni, trasformatori di tensione SF6 e parafulmini con isolante composito, con manutenzione minima ed elevata affidabilità

 5) Le sbarre prefabbricate autoportanti nelle fabbriche di partizioni non richiedono telai in acciaio o isolatori.

 6) Layout flessibile e può essere utilizzato per vari metodi di cablaggio.

 1.2 ZCW10 è dotato di una camera di estinzione dell'arco autoalimentata ottimizzata e di un meccanismo a molla CT10-A.

 1.3 ZCW10 è conforme agli standard nazionali GB1984-2003, GB11032-89, GB1985-2004 e soddisfa i requisiti di IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 e IEC 60694:2002. Tutti gli altri componenti all'interno soddisfano i rispettivi requisiti standard nazionali.
