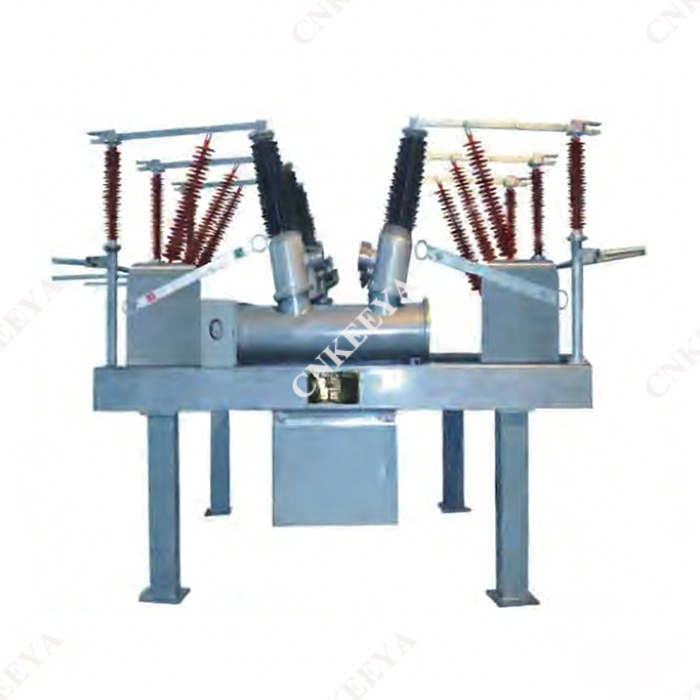

ZCW□-72.5/L Tipo apparecchio elettrico combinato SF₆ chiuso per esterni

 Standard conformi

 Tensioni standard GB156

 GB311.1 Coordinamento dell'isolamento per apparecchiature di trasmissione e distribuzione ad alta tensione

 GB11022 Requisiti tecnici generali per quadri e apparecchiature di controllo ad alta tensione

 GB1984 Interruttori automatici ad alta tensione a corrente alternata

 GB1985 Sezionatori e sezionatori di terra ad alta tensione per corrente alternata

 Trasformatori di tensione GB1207

 Trasformatori di corrente GB1208

 DL/T402 Specifiche tecniche per l'ordinazione di interruttori automatici ad alta tensione per corrente alternata

 DL/T486 Specifiche tecniche per l'ordinazione di sezionatori e sezionatori di terra ad alta tensione per corrente alternata

 DL/T593 Specifiche tecniche comuni per l'ordinazione di quadri e apparecchiature di controllo ad alta tensione

 Caratteristiche principali

 Trasformatori, interruttori automatici, sezionatori, sezionatori di terra, trasformatori di corrente, trasformatori di tensione SF₆, scaricatori di sovratensione, sbarre e altri componenti sono organicamente integrati su supporti strutturali in acciaio messi a terra, caratterizzati da una struttura compatta.

 Occupa solo il 30%~50% dello spazio delle apparecchiature di tipo split, risparmiando terreno e riducendo i costi di costruzione del progetto.

 L'intero campato è prefabbricato in fabbrica, con assemblaggio e messa in servizio completati in fabbrica e consegnati integralmente al sito di installazione, riducendo così i tempi di installazione.

 Vengono adottate camere di estinzione dell'arco ad alte prestazioni, trasformatori di tensione SF₆ e scaricatori di sovratensione con isolante composito, realizzando un funzionamento sostanzialmente esente da manutenzione e un'elevata affidabilità.

 Tra gli scaffali vengono utilizzate sbarre autoportanti prefabbricate in fabbrica, eliminando la necessità di telai in acciaio e isolanti.

 Il layout è flessibile e adattabile a diverse modalità di cablaggio.

 Condizioni ambientali operative

L'apparecchio elettrico combinato ZCW□-72.5/L tipo esterno chiuso SF₆ è progettato per applicazioni esterne e può essere utilizzato anche in interni. Le condizioni ambientali operative sono le seguenti:

 UN. Altitudine: non superiore a 2000 m.

 B. Temperatura ambiente: -30℃ ~ +40℃ (-40℃ ~ +40℃ disponibile su richiesta).

 C. Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90% (a 25 ℃).

 D. Velocità del vento: non più di 35 m/s.

 e. Classe di inquinamento: Classe Ⅳ, distanza superficiale della boccola in porcellana maggiore di 1450 mm (distanza superficiale nominale maggiore di 31 mm/kV).

 F. Nessun ambiente infiammabile, esplosivo, chimicamente corrosivo o con forti vibrazioni.

 G. Intensità sismica: non superiore al grado 8.

 H. Spessore del rivestimento del ghiaccio: non più di 10 mm.
