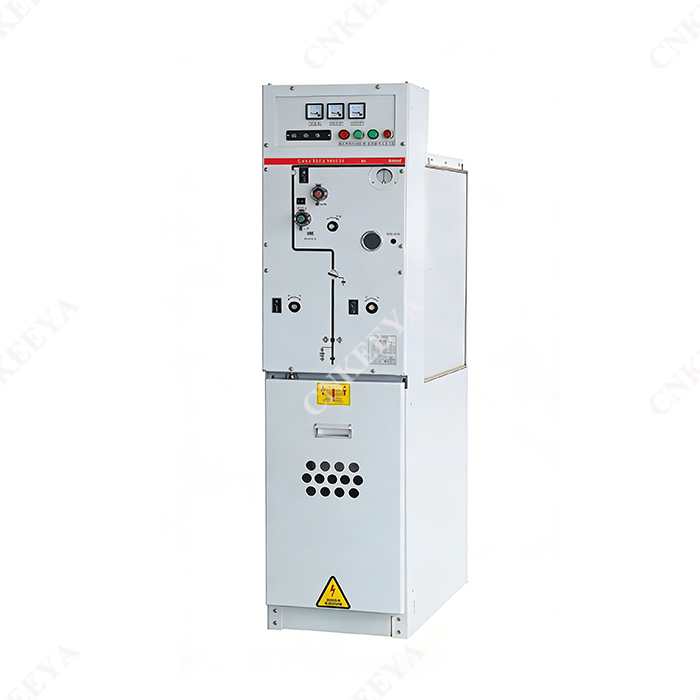

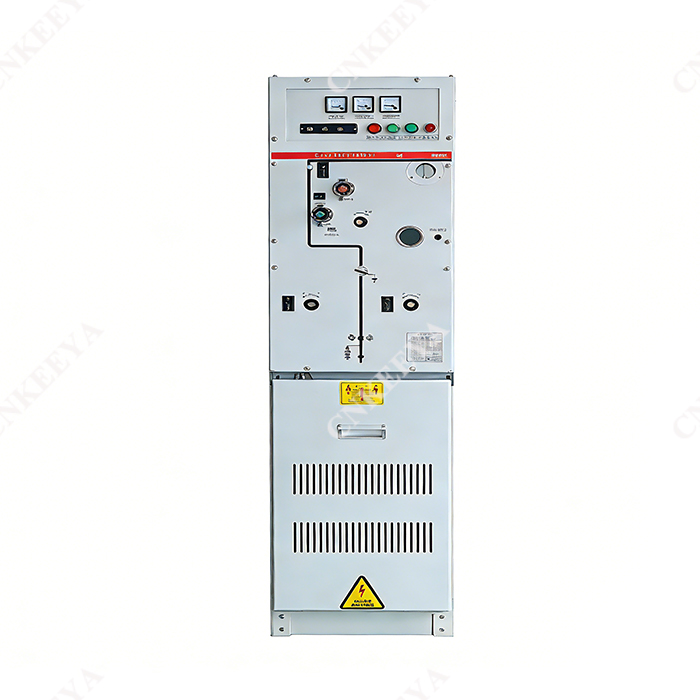

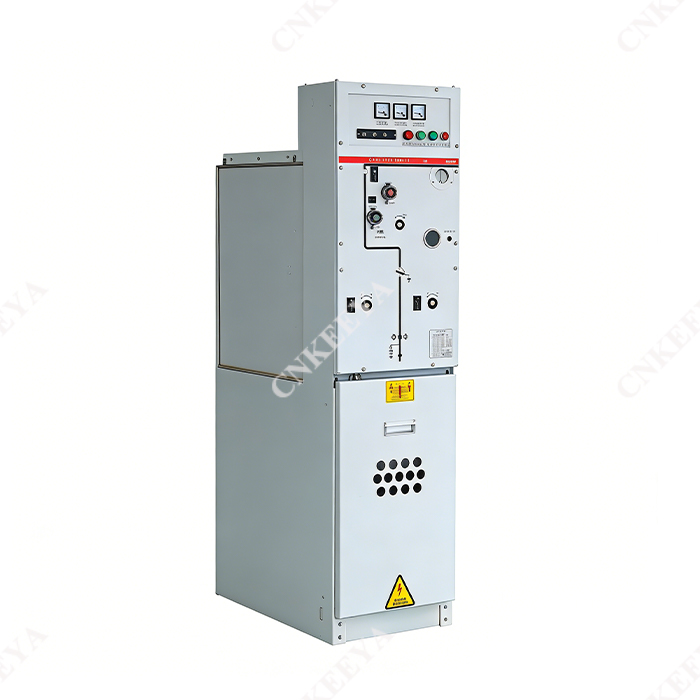

Unità principale ad anello isolato solido da 12 kV

CNKEEYA, unità principale ad anello isolato solido da 12 kV, un fornitore affidabile con sede in Cina, è specializzato nella fornitura di unità principali ad anello isolato solido di alta qualità per soluzioni di distribuzione elettrica efficienti e affidabili. L'unità principale ad anello isolato solido GTXGN □-12 è una nuova generazione di unità principale ad anello isolante composito di tipo protezione ambientale sviluppata dalla nostra azienda. È composta principalmente da tre parti, vale a dire unità V (unità interruttore automatico), unità C (unità interruttore di carico), unità F (unità combinata), ciascuna unità può essere utilizzata da sola o può anche essere estesa liberamente, la sua struttura è divisa in sala strumenti di controllo intelligente, meccanismo operativo e parte primaria, la sala strumenti può eguagliare la protezione del microcomputer (controller), utilizza un meccanismo di funzionamento a molla e la parte primaria adotta il processo gel automatico di APG, l'interruttore di isolamento e la camera di estinzione dell'arco sono completamente racchiusi nel resina epossidica e un giunto speciale viene utilizzato per collegare il bus.

La camera di estinzione dell'arco adotta uno speciale materiale di contatto in rame e cromo: contatto del campo magnetico longitudinale di tipo R e un processo di sigillatura completo una tantum. La capacità e la stabilità di interruzione della corrente di cortocircuito, la durata elettrica, l'aumento di temperatura e il livello di isolamento di questa camera di estinzione dell'arco (materiale di contatto in rame e alluminio, struttura di contatto del campo magnetico longitudinale a forma di tazza e processo di sigillatura una tantum incompleto) sono stati ovviamente migliorati rispetto al precedente. Il meccanismo di funzionamento adotta il meccanismo di funzionamento elastico integrato con l'interruttore, ovvero sono integrati l'interruttore di isolamento e il meccanismo di funzionamento elastico dell'interruttore principale, che può comodamente realizzare l'interblocco, e le parti del meccanismo sono meno, riducendo i collegamenti di trasmissione non necessari con elevata affidabilità, e il funzionamento elettrico può essere installato in base alle esigenze degli utenti.

Quadro completamente chiuso e isolato in modo solido: adotta materiale isolante solido come mezzo isolante principale e connessione conduttiva. Dopo che l'interruttore di isolamento, l'interruttore di messa a terra, il bus principale, il bus di diramazione e altri circuiti elettrici dominanti sono stati singoli o combinati, il mezzo isolante solido viene avvolto e confezionato in uno o più moduli con determinate funzioni, che possono essere ricombinati o espansi con isolamento completo e prestazioni di tenuta complete. Il meccanismo a tre stazioni può aprire e chiudere la corrente di carico e può anche realizzare il funzionamento manuale ed elettrico.

Condizioni di servizio

● Temperatura ambiente: -45℃+45℃

● Umidità: media relativa massima ≤95%, media mensile ≤90%

● Altitudine: ≤4000 metri

● Capacità sismica: 8 gradi

● Grado di protezione: IP67 per tubo fusibile con corpo elettrificato, involucro del quadro elettrico IP3X

Norma esecutiva

GTXGN □-12

Unità principale ad anello isolato solido

● IEC 62271-1-2017 Apparecchiature di manovra e controllo ad alta tensione, parte 1: specifiche comuni

● IEC 620071-200-2003 Apparecchiature di comando e di manovra ad alta tensione-parte 200: Apparecchiature di manovra e di comando CA con involucro metallico per tensioni nominali superiori a 1 kV e fino a 52 kV inclusi

● GB3906-2006 Quadri e apparecchiature di controllo con involucro metallico a corrente alternata per tensione nominale superiore a 3,6 kV e fino a 40,5 kV inclusi

● GB/T11022-2011 Specifiche comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione

● GB1984-2014 Interruttori automatici per corrente alternata ad alta tensione

● GB1985-2014 Sezionatori e sezionatori di terra in corrente alternata ad alta tensione

● GB3804-2017 Interruttori in corrente alternata ad alta tensione per tensione nominale superiore a 3,6 kV e inferiore a 40,5 kV

● DL/T404-2018 Apparecchiature di comando e di manovra con involucro metallico a corrente alternata per tensioni nominali superiori a 3,6 kV e fino a 40,5 kV inclusi

● Q/GDW730-2012 Specifiche per unità principali ad anello con isolamento solido da 12 kV

Parametro tecnico

Parametro tecnico del quadro

Sicurezza e tutela dell'ambiente

Protezione dell'ambiente

Dimensione del contorno
