Quadro CA blindato rimovibile con custodia in metallo
  • Quadro CA blindato rimovibile con custodia in metalloQuadro CA blindato rimovibile con custodia in metallo

Quadro CA blindato rimovibile con custodia in metallo

In qualità di produttore leader con sede in Cina, Keeya presenta con orgoglio il quadro elettrico CA corazzato rimovibile con custodia in metallo, una soluzione personalizzabile che combina tecnologia all'avanguardia e convenienza. Noi di Keeya comprendiamo l'importanza delle soluzioni su misura e il nostro impegno per la personalizzazione è esemplificato nella progettazione di questo quadro.

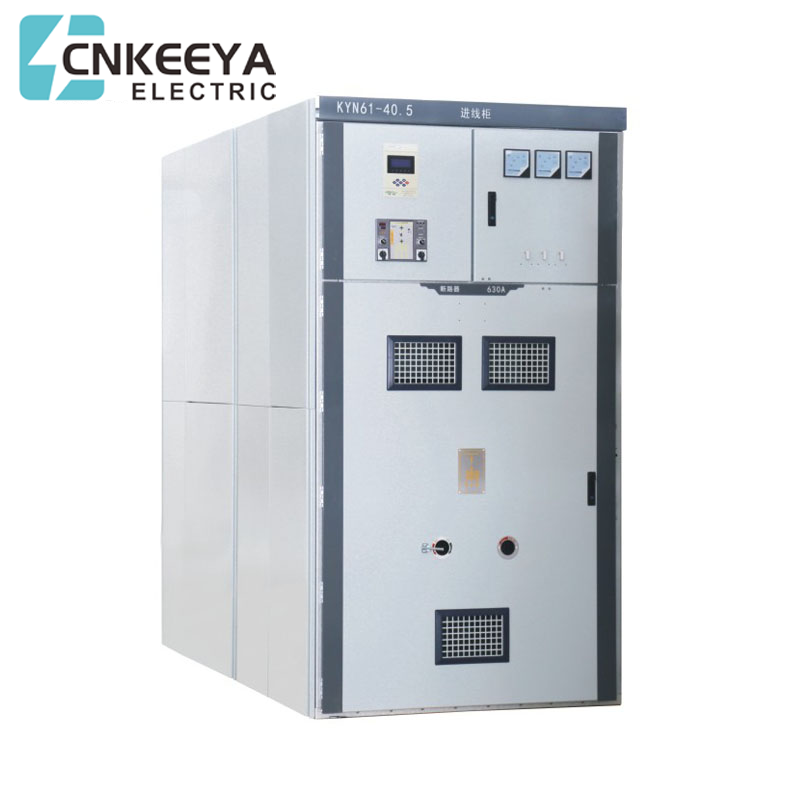

Modello: KYN61-40.5KV Switchgear

Invia richiesta

Descrizione del prodotto

Keeya, un illustre produttore cinese, presenta con orgoglio il quadro elettrico CA corazzato rimovibile con custodia in metallo, una soluzione versatile e personalizzabile progettata per una solida distribuzione dell'energia. In qualità di produttori, Keeya pone una forte enfasi sulla personalizzazione per soddisfare le esigenze uniche dei nostri clienti. Il nostro impegno nel fornire soluzioni su misura è accompagnato dalla nostra dedizione alla convenienza. Il quadro elettrico CA corazzato rimovibile con custodia in metallo riflette la promessa di Keeya di fornire prodotti di alta qualità a un prezzo basso. Ciò rende Keeya una scelta affidabile per coloro che cercano flessibilità ed efficienza in termini di costi nelle proprie soluzioni di quadri, garantendo prestazioni affidabili in varie applicazioni.


Il quadro metallico CA rimovibile corazzato KYN61-40.5 (Z) (di seguito denominato quadro) è un set completo di apparecchiature di distribuzione dell'energia per interni di CA 50 Hz trifase con tensione nominale di 40,5 KV. Viene utilizzato principalmente per centrali elettriche, sottostazioni e imprese industriali e minerarie per ricevere e distribuire energia elettrica in modo da controllare, proteggere e monitorare il circuito e può anche essere utilizzato per luoghi operativi frequenti. Il quadro soddisfa gli standard GB3906-2006, GB/T11022-2011 e DL/T404 -2018


Caratteristica principale

● La struttura dell'armadio adotta il tipo assemblato e l'interruttore adotta la struttura del tipo Boor del carretto a mano;

● È dotato di un nuovo tipo di interruttore automatico sotto vuoto isolato in composito e con le caratteristiche di buona intercambiabilità e facile sostituzione;

● Nel telaio del carretto è installato un meccanismo di spinta del dado che può spostare facilmente il carretto ed evitare che un funzionamento errato danneggi la struttura di propulsione;

● Tutte le operazioni possono essere eseguite con la porta dell'armadio chiusa;

● L'interblocco tra l'interruttore principale, il carretto e la porta dell'armadio elettrico adotta un metodo di bloccaggio meccanico obbligatorio per soddisfare la funzione di "prevenzione Pve";

● La sala cavi ha ampio spazio e può collegare più cavi;

● L'interruttore di messa a terra veloce viene utilizzato per la messa a terra e la chiusura del cortocircuito;

●Il livello di protezione dell'involucro è IP3X e il livello di protezione è IP2X quando la porta della stanza dei carretti a mano è aperta;

● Il prodotto è conforme a GB3906-2006, DL/T404-2018 e fa riferimento allo standard internazionale IEC298.


Condizioni di servizio

● Temperatura ambiente: limite superiore+40℃ e il valore medio misurato entro 24 ore non supera 35℃, limite inferiore-10℃;

● Altitudine: non più di 1000 metri sopra il livello del mare;

● Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;

● Intensità del terremoto: non più di 8 gradi;

● Pressione del vapore acqueo: media giornaliera non superiore a 2,2 kPa e media mensile non superiore a 1,8 kPa;

● Ambiente circostante: nessun rischio di pre o esplosione, nessun inquinamento grave, nessuna corrosione chimica o vibrazioni violente.


Parametro tecnico

Principali parametri tecnici del quadro elettrico del vuoto

NO. Articolo Unità Valore
1 Tensione nominale kV 40.5
2 Corrente nominale A 1250 1600 2000
3 Frequenza nominale Hz 50
4 Corrente nominale di breve durata kA 20 25 31.5
5 Corrente nominale di tenuta di picco kA 50 63 80
6 Tensione di tenuta alla frequenza industriale nominale kV 95/1 minuto
7 Tensione nominale di resistenza all'impulso di fulmine kV 185
8 Durata nominale del cortocircuito s 4
9 Livello di protezione kA IP3X


Principale parametro tecnico dell'interruttore automatico sotto vuoto

NO. Articolo Unità Valore
1 Tensione nominale kV 40.5
2 Frequenza nominale Hz 50
3 Tensione di tenuta alla frequenza industriale nominale kV 95/1 minuto
4 Tensione nominale di resistenza all'impulso di fulmine kV 185
5 Corrente nominale A 1250 1600 2000
6 Corrente nominale di breve durata kA 20 25 31.5
7 Corrente di interruzione nominale di cortocircuito kA 20 25 31.5
8 Corrente nominale di tenuta di picco kA 50 63 80
9 Durata nominale del cortocircuito SM 4
10 Orario di apertura SM 30 ≤ t ≤ 60
11 Orario di chiusura SM 50 ≤ t ≤ 60
12 Durata della corrente di interruzione di cortocircuito nominale Tempo 20
13 Vita meccanica Tempo 10000


Installazione del quadro elettrico

● Altezza del locale elettrico:≥4500mm;

● Distanza tra il retro dell'armadio e la parete:≥1500mm;

● Planarità della cornice di fondazione: ≤ 1mm/m²;

● Il canale in acciaio incorporato della fondazione non deve superare i 3 mm dal suolo;

● Può essere fissato alla fondazione mediante bullonatura o saldatura; Il quadro pesa circa 1800 kg;

● Larghezza del corridoio operativo del quadro (colonna singola): ≥ 3000 mm, doppia colonna (faccia a faccia) ≥ 4000 mm.


Istruzioni per l'ordinazione

Si prega di specificare al momento dell'ordine:

● Numero della soluzione del circuito principale, scopo, schema del sistema unifilare, schema della disposizione e schema della disposizione del locale di distribuzione;

● Diagramma schematico del cablaggio del circuito ausiliario, diagramma della disposizione dei terminali;

● tipologia, specifiche e quantità dei componenti elettrici presenti nel quadro;

● Requisiti per le funzioni di controllo, misurazione e protezione dei quadri e di altri dispositivi di ritenuta e automatici;

● Se è necessario il collegamento del passante sbarre tra il quadro o l'armadio della linea di ingresso, devono essere forniti dati quali la capacità di carico nominale del passante sbarre, la luce del passante e l'altezza da terra;

● Quando sono necessari accessori e pezzi di ricambio, indicare il modello e la quantità;

● I quadri utilizzati in condizioni ambientali particolari devono essere dettagliati al momento dell'ordine.
