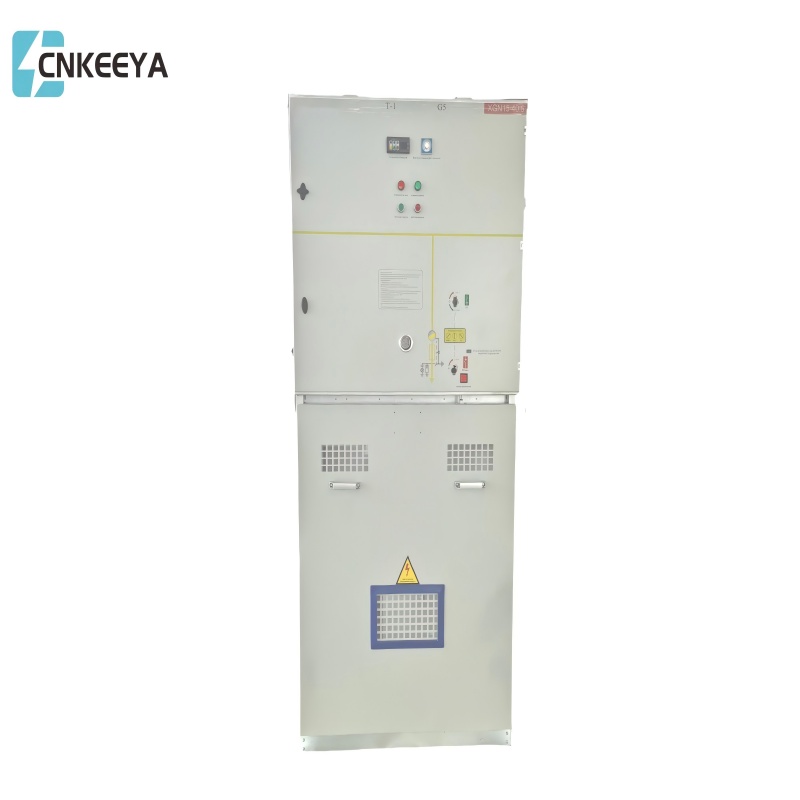

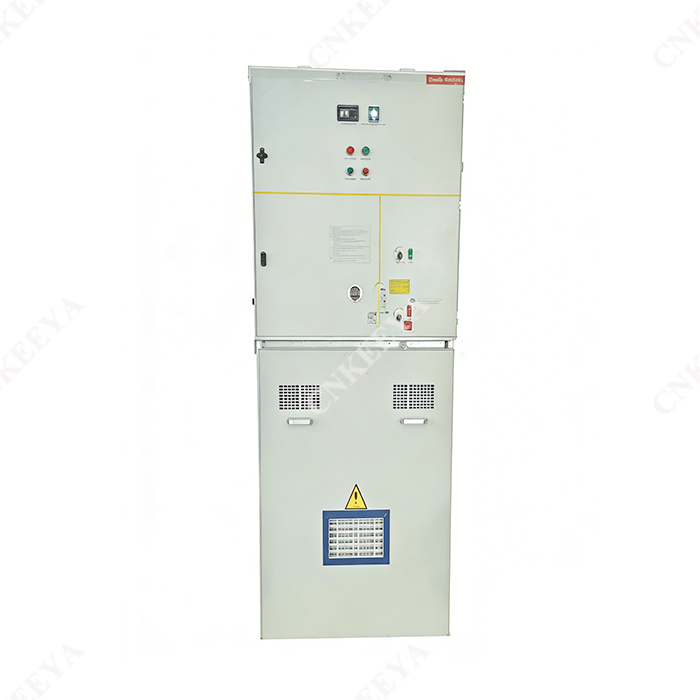

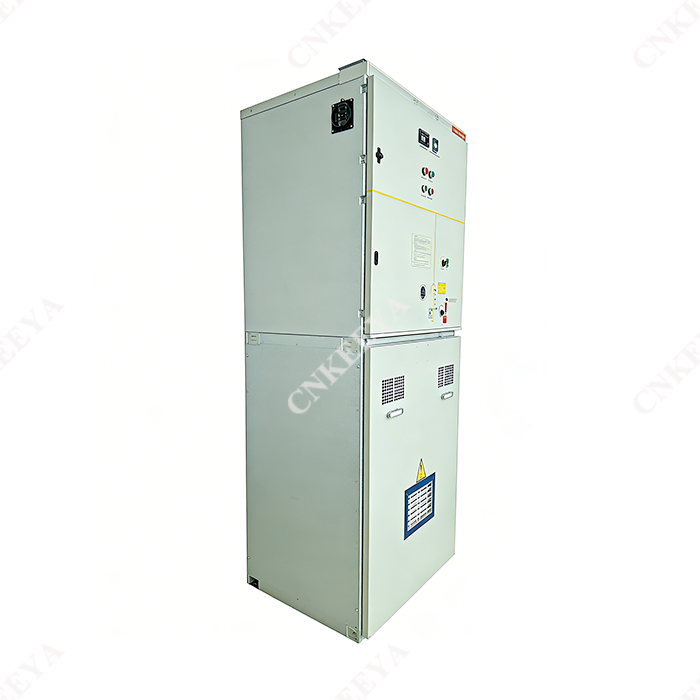

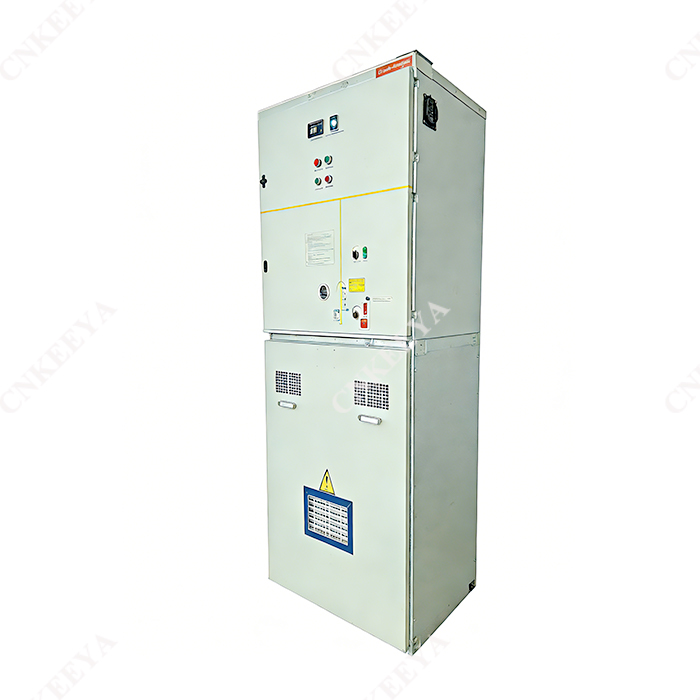

Unità principale ad anello chiuso completamente in metallo
  • Unità principale ad anello chiuso completamente in metalloUnità principale ad anello chiuso completamente in metallo

Unità principale ad anello chiuso completamente in metallo

Keeya, un produttore rispettabile, presenta con orgoglio l'unità principale ad anello chiuso interamente in metallo, unendo tecnologia avanzata con soluzioni convenienti. Diamo priorità alla fornitura di prodotti di alta qualità a prezzi competitivi, garantendo che le nostre unità principali ad anello chiuso interamente in metallo si distinguano come soluzioni affidabili e convenienti. Collabora con Keeya per accedere a competenze di produzione, convenienza ed eccellenza di prim'ordine nel campo delle unità principali ad anello completamente chiuse in metallo. Affidati a noi per soluzioni innovative che soddisfino le tue esigenze rimanendo nei limiti del tuo budget.

Modello: XGN□-24KV

Invia richiesta

Descrizione del prodotto

Keeya, un produttore leader, presenta con orgoglio l'unità principale ad anello chiuso interamente in metallo, che combina tecnologia all'avanguardia con l'impegno per il rapporto costo-efficacia. Il nostro impegno nel fornire prodotti di alta qualità è accompagnato dal nostro impegno nel fornire prezzi competitivi. Keeya è una fonte affidabile di soluzioni economicamente vantaggiose nel campo delle unità principali ad anello chiuso interamente in metallo. Collabora con noi per accedere a prodotti di alto livello che danno priorità sia alla qualità che alla convenienza.


Aumentare la capacità del trasformatore principale e migliorare la capacità di alimentazione della sottostazione.

Migliorare la capacità di trasmissione di potenza delle linee di distribuzione e ridurre il numero di linee di distribuzione.

Aumentare il raggio di alimentazione delle linee di media tensione.

Migliorare la qualità dell'alimentazione della rete elettrica a media tensione.

Ridurre la perdita di potenza della rete elettrica a media tensione.

Risparmiare metalli non ferrosi e risorse terrestri.


Modello e significato


Condizioni di servizio

● Altitudine: ≤1000 m

Temperatura ambiente: temperatura ambiente massima +40℃, temperatura ambiente minima -35℃, differenza massima di temperatura giornaliera 25℃;

● Umidità relativa: umidità relativa media giornaliera ≤95%, umidità relativa media mensile ≤90%;

● Intensità sismica: 8 gradi;

Frequenza nominale del sistema: 50HZ;

Tasso di perdita annuale di SF6: ≤0,1%;

Grado di protezione della custodia: IP3X;

● Nota: quando si ordina questo prodotto oltre le condizioni sopra indicate, consultare la nostra azienda.


Norma esecutiva

● Tensioni standard GB/T156

● GB 311.1 Coordinamento dell'isolamento-Parte 1:Definizioni, principi e regole;

● GB 38043.6kV~40.5kV Interruttori di corrente alternata ad alta tensione per tensione nominale superiore a 3,6 kV e inferiore a 40,5 kV GB 3906 Apparecchiature di manovra e controllo con involucro metallico a corrente alternata per tensioni nominali superiori a 3,6 kV e fino a 40,5 kV inclusi;

● GB/T 11022 Specifiche comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione;

● GB/T 12.022 Esafioruro di zolfo per uso industriale;

● Combinazioni interruttore-fusibile per corrente alternata GB16926;

● DL/T 404 Pannello di comando alta tensione AC per interni Unità principale ad anello completamente chiusa in metallo


Parametro tecnico

NO.

Nome

Unità

Armadio elettrico di carico

Armadio combinato interruttore-fusibile

1

Tensione nominale

kV

24

2

Frequenza nominale

Hz

50

3

Corrente nominale

A

630

125

4

Corrente di interruzione del carico nominale

A

630

125

5

Corrente nominale ammissibile di breve durata (effettiva)(3 s)

kA

20

6

Corrente nominale di tenuta di picco

kA

50

7

Corrente di interruzione ad anello chiuso

A

630

8

Corrente di trasferimento massima

A


31.5

9

Prospettiva interruzione per cortocircuito corrente del fusibile (efficace)

kA


1400

10

Corrente di breve durata di 2 s dell'interruttore di messa a terra

kA

20

11

Tempi di interruzione attuali nominali

Tempo

≥100

12

Vita meccanica

Interruttore di carico

≥2000

Interruttore di messa a terra

≥2000

13

Tasso annuo di perdite di gas SF6

Tasso annuo di perdite di gas SF6

%

≤0,1






14

Tensione nominale di resistenza alla frequenza industriale di breve durata (effettiva)

Attraverso la distanza di isolamento

kV

64(79)

Cambiare la distanza di apertura

kV

64(79)

Fase a fase, fase-terra

kV

50(65)

tensione nominale di resistenza agli impulsi di fulmine (picco)

Attraverso la distanza di isolamento

kV

110(145)

Cambiare la distanza di apertura

kV

110(145)

Fase a fase, fase-terra

kV

95(125)

15

Limite di aumento della temperatura

K

Secondo GB/T11022

16

Meccanismo operativo


Manuale o elettrico più manuale

17

Tensione operativa

V

consigliato DC110, opzionale DC24 o DC48 AC220

18

Distanza di dispersione delle parti isolanti nell'armadio

mm/kV

≥20(24kV)220(calcolato come per24kV)

19

Grado di protezione dell'involucro


IP3X

20

Distanza in aria libera dal conduttore nudo (fase-terra e fase-fase)

mm

≥180

21

Corrente di interruzione nominale della carica del cavo

A

25

22

Corrente di induttanza di commutazione di trasformatore a vuoto

A

0~15A

23

Asincronia di apertura e chiusura

SM

<5

24

Resistenza del circuito principale (escluso fusibile)

<140

Nota: la corrente nominale della combinazione interruttore-fusibile viene utilizzata per l'intero apparato combinato dell'interruttore del carico e del fusibile selezionato. I dati all'esterno delle parentesi si riferiscono al sistema di messa a terra del punto neutro tramite bassa resistenza, mentre i dati all'interno delle parentesi si riferiscono al sistema di messa a terra del punto neutro tramite bassa resistenza. alla messa a terra del punto neutro o al sistema senza messa a terra tramite bobina di soppressione dell'arco.


Unità principale ad anello completamente chiusa in metallo

Dimensione del contorno


Schema di massima dell'armadio della linea in entrata (in uscita).

Scopo del quadro elettrico

Larghezza del mobile (mm)

Profondità del mobile (mm)

Altezza del Governo (millimetro)

In arrivo mobiletto

750

1020

1900

Gabinetto in uscita

500

1020

1900

mobiletto

500

1020

1900

Armadio per coppie bus

500

1020

1900

Mobiletto per coppia Vice Bus

500

1020

1900

Armadio di transizione autobus

500

1020

1900

Misurazione mobiletto

1120

1020

1900

Nota:

1.La profondità nominale del quadro elettrico comprende tutti i bordi esterni del pannello della porta (esclusi gli elementi convessi, le serrature, i perni e le parti convesse del pannello della porta)

2.L'altezza nominale del quadro elettrico, compresi tutti i bordi esterni della testa (esclusi gli anelli convessi)
