L'unità principale ad anello in ges completamente isolata e completamente chiusa RM6-40.5 è una nuova generazione di quadri prodotti dalla nostra azienda come un set completo di apparecchiature interne CA trifase 5OHz da 12-40,5 kV per la raccolta e la distribuzione di energia elettrica. Viene utilizzata principalmente per trasformazione e trasmissione dell'energia di sistemi elettrici a media tensione come varie centrali elettriche, sottostazioni, imprese industriali e minerarie, metropolitane, edifici civili e commerciali per controllo, protezione e monitoraggio. È caratterizzato da prestazioni affidabili, forte adattabilità e dimensioni ridotte.


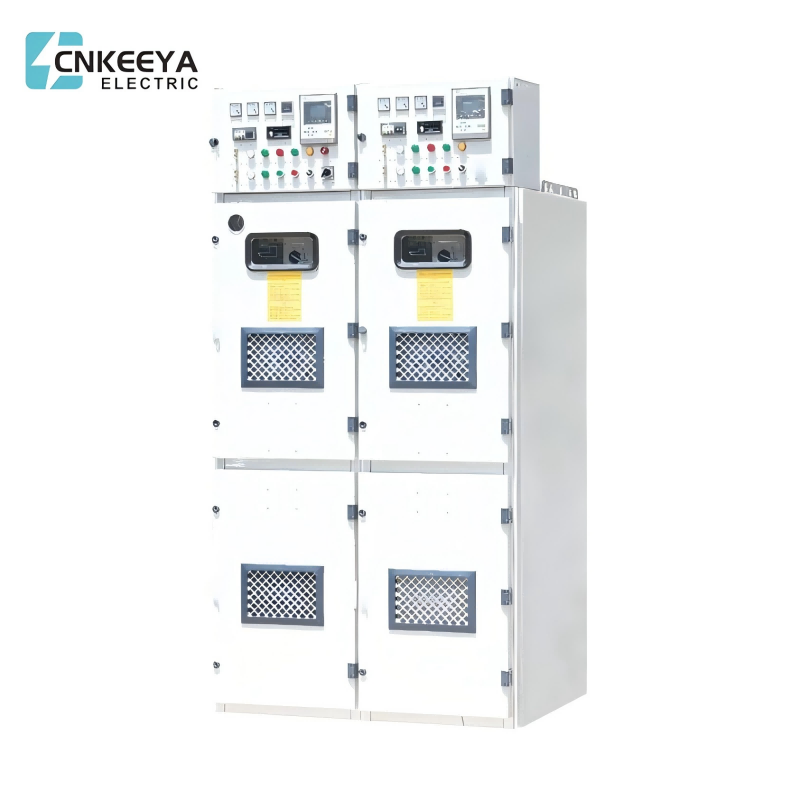

RM6-40,5

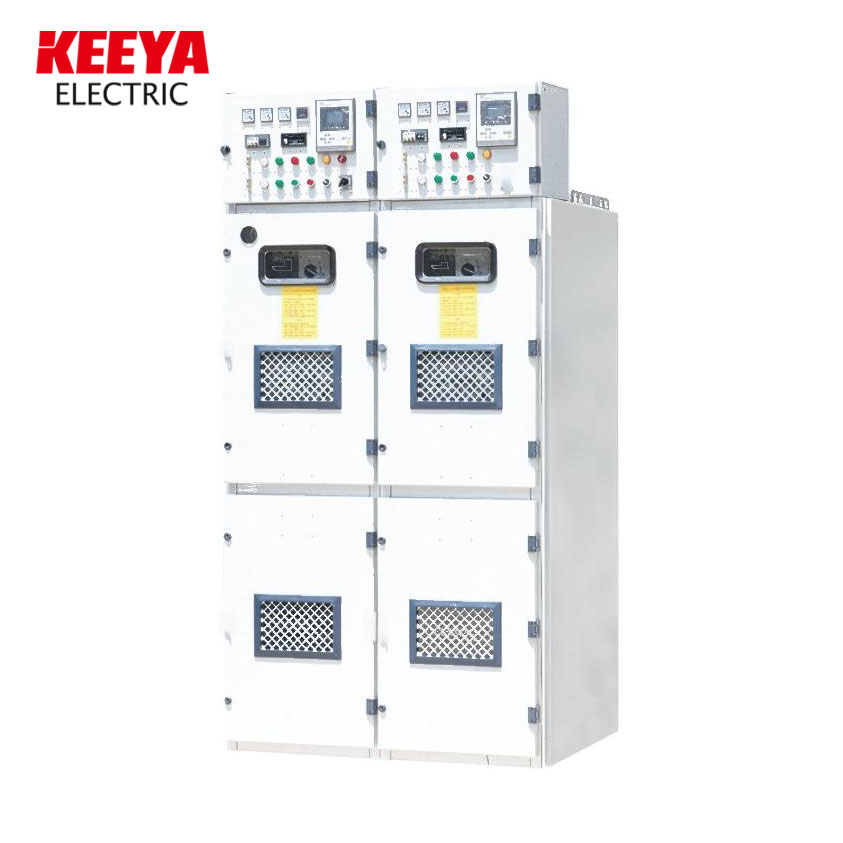

RM6-40.5 Unità principale ad anello riempito di gas completamente isolata e completamente chiusa

Standard conformi

● GB 3906 Quadri e apparecchiature di controllo con involucro metallico a corrente alternata per tensioni nominali superiori a 3,6 kV e fino a 40,5 kV inclusi

● DL/T 404 Pannello di comando alta tensione AC per interni

● IEC 62271-200:2003 Apparecchiature di manovra e controllo CA con custodia metallica per tensioni nominali superiori a 1 kV e fino a 52 kV inclusi 1016001/003-0000-00 Standard per l'approvvigionamento di materiali della State Grid Corporation of China per 12 kV, 24 kV

● 1016001/003-0000-00 Standard per l'approvvigionamento di materiali della State Grid Corporation of China per quadri ad alta tensione da 12 KV, 24 kV 40,5 kV 1016001/003-0000-00 Specifiche Tecniche Generali


Condizioni di servizio

● Temperatura ambiente: la temperatura massima è 40℃, la temperatura minima è -25℃ e il valore medio misurato entro 24 ore non supera i 35℃;

● Umidità relativa: il valore medio dell'umidità relativa misurato nelle 24 ore non deve superare il 95% e il valore medio dell'umidità relativa mensile non deve superare il 90%.

● Potrebbe formarsi condensa quando la temperatura cambia rapidamente in condizioni di elevata umidità. Il valore medio della pressione del vapore acqueo misurato nell'arco di 24 ore non deve superare 2,2 kPa e il valore medio della pressione del vapore acqueo mensile non deve superare 1,8 kPa;

● Altitudine: non più di 1000 m;

● Intensità sismica: non superiore a 8 gradi;

● L'ampiezza delle interferenze elettromagnetiche indotte nel sistema secondario non deve superare 1,6 kV;

● L'aria circostante non è ovviamente inquinata da polvere, fumo, gas corrosivi e combustibili, vapore o nebbia salina.

Nota: quando le condizioni d'uso superano le disposizioni di cui sopra, la soluzione può essere determinata consultando l'utente. RM6-40,5 RM6-40.5 Unità principale ad anello riempito di gas completamente isolata e completamente chiusa


Parametro tecnico

NO.

Articolo

Unità

Tecnico parametro

1

Tensione nominale

kV

12

40.5

2

Corrente nominale

A

1250~3150

1250~2500

3

Frequenza nominale

Hz

50

4

Corrente nominale ammissibile di breve durata

k/Vs

25、31.5

5

Corrente nominale di tenuta di picco

kA

63,80

6

Durata nominale della corrente di cortocircuito

S

4

7

Corrente di interruzione nominale di cortocircuito

kA

25、31.5

8

Corrente nominale di chiusura in cortocircuito

kA

63,80

9

Durata dell'arco

S

0.5

10

Vita meccanica

Interruttore

tempo

2000

10000

Interruttore di isolamento

3000

Interruttore di messa a terra

3000

11

Vita elettrica dell'interruttore

tempo

30

12

Pressione nominale del gas riempito (pressione relativa a 20 ℃)

MPa

0.05

13

Minimo pressione funzionale (manometro pressione a 20℃)

0.03

14

Tasso di perdita annuale del gas SF6


≤0,5%

15

Livello di isolamento nominale

Tensione di resistenza alla frequenza di alimentazione nominale (1 min) (effettiva)

Fase-fase, fase-terra


kV

42

95

distanza di isolamento, apertura del vuoto

48

118

Tensione nominale di resistenza all'impulso di fulmine (picco)

Fase-fase, fase-terra


kV

75

185

distanza di isolamento, apertura del vuoto

85

215

16

Ausiliario

controllo circuito

Tensione nominale

V

12

40.5

1 minuto di potenza tensione di tenuta in frequenza


1250~3150

1250~2500

17

Mobiletto

grado di protezione

Alloggiamento dell'armadio


50

Scomparto pieno di gas


25、31.5

18

Categoria di perdita di continuità operativa

A

63,80

19

Prova di aumento della temperatura


4

20

Resistenza del circuito principale

1250

25、31.5

2000

2500

0.5

3150

2000

10000

21

Parziale

scarico

Provare la tensione

kV

3000

Elemento isolante singolo

pc

3000

Set completo

30

22

Vita utile


0.05


RM6-40,5

RM6-40.5 Unità principale ad anello riempito di gas completamente isolata e completamente chiusa

Nota:

1.La corrente di interruzione nominale di cortocircuito di 40,5 kV/2000 A è 31,5 kA; la corrente di interruzione nominale di cortocircuito di 12 kV/3150 A è 31,5 kA;

2. I parametri della corrente nominale di tenuta di picco e della corrente nominale di tenuta di breve durata del trasformatore di corrente devono essere valutati separatamente;

3. La resistenza del circuito si riferisce al valore misurato dalla linea in uscita della presa dell'accoppiatore bus (incluso l'accoppiatore bus) al lato della linea in uscita della presa del cavo (incluso il dispositivo corrente). Quando l'accoppiatore bus e il dispositivo corrente non sono inclusi, il valore nella tabella deve essere sottratto di 20.


Schema di schema e struttura del quadro


1.Piccola stanza per gli autobus

2. Sala strumenti

3. Compartimento pieno di gas del bus principale

4.Sezionatore di stazione

5. Locale meccanismi di manovra

6.Interruttore automatico

7. Vano dell'interruttore riempito di gas

8.Sala via cavo

9.Trasformatore di corrente

10.Cavo

Parafulmine 11.CM-35

12.Canale di rilascio della pressione

13.Spina del cavo

14.Presa cavo

15.Spina della presa di prova

16.Presa di prova

17.Diramazione autobus

18.Dispositivo di limitazione della pressione

19.Autobus principale

20.Presa accoppiatore bus

21.Accoppiatore bus

Nota:

a(larghezza mobile): 600 mm, 800 mm;

b(profondità armadio): 1420 di profondità per 12kV; 1620 in profondità per 40,5kV.
