Come fornitore principale con sede in Cina, Cnkeeya è orgoglioso di offrire soluzioni di alta qualità, esemplificato dal loro gabinetto di compensazione reattiva di potenza reattiva a bassa tensione GGJ. Ingegnerizzati con precisione e affidabilità in mente, questi armadi mostrano l'impegno di Cnkeeya per l'eccellenza nella gestione dell'energia elettrica.
Come fabbrica di fiducia nel settore, il gabinetto di compensazione della potenza reattiva a bassa tensione GGJ di CNKEEYA fornisce soluzioni efficienti e precise per migliorare il fattore di potenza e ottimizzare l'efficienza energetica in diverse applicazioni. La serie GGJ è una testimonianza della tecnologia avanzata e dell'artigianato superiore che caratterizzano i prodotti di Cnkeeya.

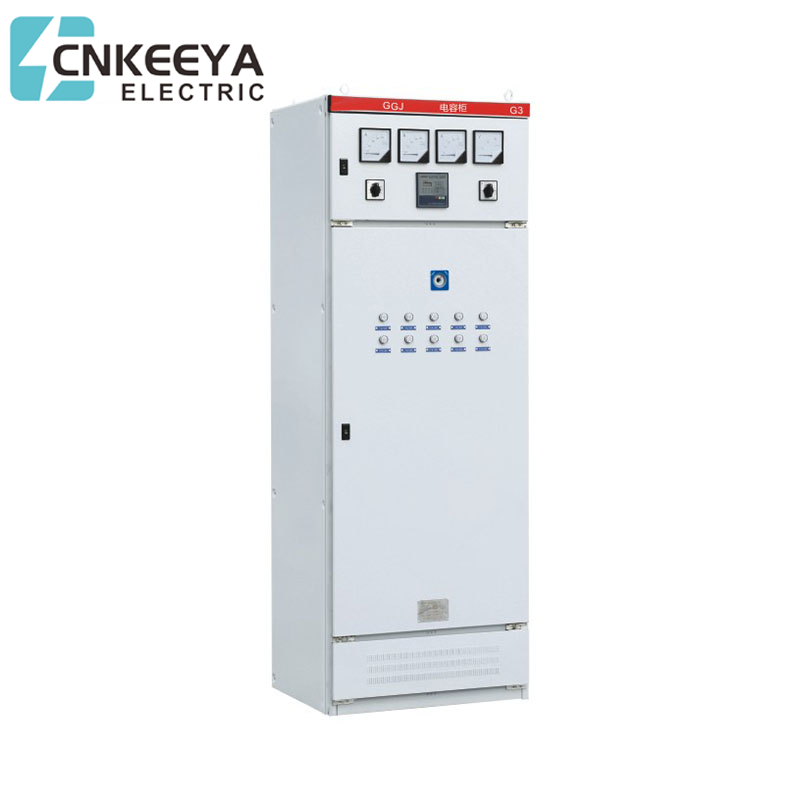

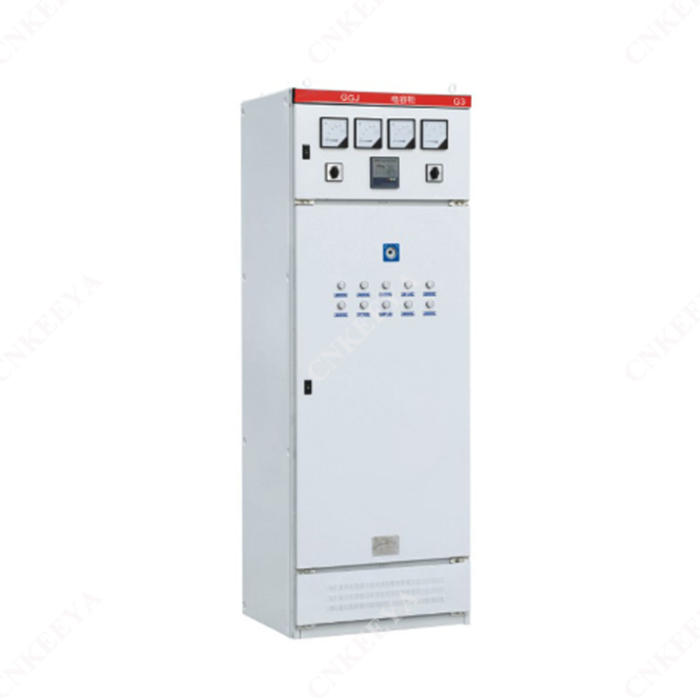

Il gabinetto della compensazione reattiva di potenza reattiva a bassa tensione GGJ è appositamente progettato per la situazione reale della griglia elettrica. Adotta la tecnologia di controllo intelligente, risolvendo efficacemente il problema della commutazione automatica della compensazione della potenza reattiva da parte di condensatori paralleli in condizioni armoniche. D'altra parte, può filtrare le armoniche in base ai requisiti effettivi dell'utente, pulire l'ambiente della rete elettrica, ridurre le perdite ed eliminare i pericoli armonici; E fornire energia reattiva al condensatore al sistema per migliorare il fattore di potenza. Può essere utilizzato nei sistemi di distribuzione dell'energia in settori come elettricità, metallurgia, imprese petrolchimiche, industriali e minerarie, costruzioni, macchinari, ecc.
● Altitudine: 2000m;
● Temperatura ambiente: -25 ~+40 ℃;
● Umidità relativa: non più del 90%(20 ℃);
● Il sito di installazione deve essere privo di materiali infiammabili ed esplosivi, gas corrosivo e polvere conduttiva;
● Non ci devono essere vibrazioni e turbolenza violente e il gradiente di installazione non deve essere maggiore di 5 gradi.
● Dispositivo di compensazione della commutazione a traversata zero, che non può realizzare alcuna corrente e impatto invocata e può cambiare condensatori;
● Spesso e rapidamente;
● Viene adottato il dispositivo di commutazione automatica/manuale del condensatore, che può essere utilizzato frequentemente per migliorare l'accuratezza della compensazione;
● La parte superiore dell'armadio è dotata di una ventola di raffreddamento, che è controllata da un interruttore di controllo della temperatura per regolare la temperatura nell'armadio al momento giusto;
● Funzioni di protezione completa: corto circuito, sovraccarico, tensione, in tensione, protezione della perdita di fase, set facile.
● Tensione nominale: 400V, 660 V, 1000 V;
● Frequenza nominale: 50Hz;
● Capacità nominale: 30-1000Var;
● Intervallo di tensione operativa: 0,8-1,1 UN;
● Modalità di cablaggio del condensatore: y o △; Errore di misurazione: tensione: ± 0,5%, corrente ± 1%, potenza reattiva: ± 1%;
● Modalità di commutazione: commutazione automatica in base alla tensione armonica o al fattore di potenza;
● Ritardo di commutazione: 0-999S REGOLABILE
|
Locale Calcolo della compensazione del motore e determinazione della capacità richiesta |
||||||||||||
|
|
Prima del risarcimento |
Numero di kilovar di condensatori richiesti per chilowatt Per ottenere il cos richiesto |
||||||||||
|
Tan Pl |
Cosp1 |
Cosφ2 = 0,7 |
Cosφ2 = 0,75 |
Cosφ2 = 0,8 |
Cosφ2 = 0,82 |
cosφ2 = 0,85 |
Cosφ2 = 0,87 |
Cosφ2 = 0.9 |
Cosφ2 = 0,92 |
Cosφ2 = 0,95 |
cosφ2 = 0,97 |
Cosφ2 = 1.00 |
|
4.9 |
0.2 |
3.88 |
4.02 |
4.15 |
4.2 |
4.28 |
4.33 |
4.41 |
4.47 |
4.57 |
4.65 |
4.9 |
|
3.87 |
0.25 |
2.85 |
2.99 |
3.12 |
3.17 |
3.25 |
3.31 |
3.39 |
3.45 |
3.54 |
3.62 |
3.87 |
|
3.18 |
0.3 |
2.16 |
2.3 |
2.43 |
2.48 |
2.56 |
2.61 |
2.7 |
2.75 |
2.85 |
2.93 |
3.18 |
|
2.68 |
0.35 |
1.66 |
1.79 |
1.93 |
1.98 |
2.06 |
2.11 |
2.19 |
2.25 |
2.35 |
2.43 |
2.68 |
|
2.29 |
0.4 |
1.27 |
1.41 |
1.54 |
1.59 |
1.67 |
1.72 |
1.81 |
1.87 |
1.96 |
2.04 |
2.29 |
|
2.16 |
0.42 |
1.14 |
1.28 |
1.41 |
1.46 |
1.54 |
1.59 |
1.68 |
1.74 |
1.83 |
1.91 |
2.16 |
|
2.04 |
0.44 |
1.02 |
1.16 |
1.29 |
134 |
1.42 |
1.47 |
1.56 |
1.62 |
1.71 |
1.79 |
2.04 |
|
1.93 |
0.46 |
0.91 |
1.05 |
1.18 |
1.23 |
1.31 |
1.36 |
1.45 |
1.5 |
1.6 |
1.68 |
1.93 |
|
1.83 |
0.48 |
0.81 |
0.95 |
1.08 |
1.13 |
1.21 |
1.26 |
1.34 |
1.4 |
1.5 |
1.58 |
1.83 |
|
1.73 |
0.5 |
0.71 |
0.85 |
0.98 |
1.03 |
1.11 |
1.17 |
1.25 |
1.31 |
1.4 |
1.48 |
1.73 |
|
1.64 |
0.52 |
0.62 |
0.76 |
0.89 |
0.94 |
1.02 |
1.08 |
1.16 |
1.22 |
1.31 |
1.39 |
1.64 |
|
1.56 |
0.54 |
0.54 |
0.68 |
0.81 |
0.86 |
0.94 |
0.99 |
1.07 |
1.13 |
1.23 |
1.31 |
1.56 |
|
1.48 |
0.56 |
0.46 |
0.6 |
0.73 |
0.78 |
0.86 |
0.91 |
1 |
1.05 |
1.15 |
1.23 |
1.48 |
|
1.4 |
0.58 |
0.38 |
0.52 |
0.65 |
0.71 |
0.78 |
0.84 |
0.92 |
0.98 |
1.08 |
1.15 |
1.4 |
|
1.33 |
0.6 |
0.31 |
0.45 |
0.58 |
0.64 |
0.71 |
0.77 |
0.85 |
0.91 |
1 |
1.08 |
1.33 |
|
1.27 |
0.62 |
0.25 |
0.38 |
0.52 |
0.57 |
0.65 |
0.7 |
0.78 |
0.84 |
0.94 |
1.01 |
1.27 |
|
1.2 |
0.64 |
0.18 |
0.32 |
0.45 |
0.5 |
0.58 |
0.63 |
0.72 |
0.77 |
0.87 |
0.95 |
1.2 |
|
1.14 |
0.66 |
0.12 |
0.26 |
0.39 |
0.44 |
0.85 |
0.57 |
0.65 |
0.71 |
0.81 |
0.89 |
1.14 |
|
1.08 |
0.68 |
0.06 |
0.2 |
0.33 |
0.38 |
0.46 |
0.51 |
0.59 |
0.65 |
0.75 |
0.83 |
1.08 |
|
1.02 |
0.7 |
|
0.14 |
0.27 |
0.32 |
0.4 |
0.45 |
0.54 |
0.59 |
0.69 |
0.77 |
1.02 |
|
0.96 |
0.72 |
|
0.08 |
0.21 |
0.27 |
0.34 |
0.4 |
0.48 |
0.54 |
0.63 |
0.71 |
0.96 |
|
0.91 |
0.74 |
|
0.03 |
0.16 |
0.21 |
0.29 |
0.34 |
0.42 |
0.48 |
0.58 |
0.66 |
0.91 |
|
0.86 |
0.76 |
|
|
0.11 |
0.16 |
0.24 |
0.29 |
0.37 |
0.43 |
0.53 |
0.6 |
0.86 |
|
0.8 |
0.78 |
|
|
0.05 |
0.1 |
0.18 |
0.24 |
0.32 |
0.38 |
0.47 |
0.55 |
0.8 |
|
0.75 |
0.8 |
|
|
|
0.05 |
0.13 |
0.18 |
0.27 |
0.32 |
0.42 |
0.5 |
0.75 |
|
0.7 |
0.82 |
|
|
|
|
0.08 |
0.13 |
0.21 |
0.27 |
0.37 |
0.45 |
0.7 |
|
0.65 |
0.84 |
|
|
|
|
0.03 |
0.08 |
0.16 |
0.22 |
0.32 |
0.4 |
0.65 |
|
0.59 |
0.86 |
|
|
|
|
|
0.03 |
0.11 |
0.17 |
0.26 |
0.34 |
0.59 |
|
0.84 |
0.88 |
|
|
|
|
|
|
0.06 |
0.11 |
0.21 |
0.29 |
0.54 |
|
0.48 |
0.9 |
|
|
|
|
|
|
|
0.06 |
0.16 |
0.23 |
0.48 |
|
0.48 |
0.92 |
|
|
|
|
|
|
|
|
0.1 |
0.18 |
0.43 |
|
0.36 |
0.94 |
|
|
|
|
|
|
|
|
0.03 |
0.11 |
0.36 |
|
0.29 |
0.96 |
|
|
|
|
|
|
|
|
|
0.01 |
0.29 |
|
0.2 |
0.98 |
|
|
|
|
|
|
|
|
|
|
0.2 |
Soluzione ⅰ: opzioni di co-compensazione
| Contattore di capacità | Interruttore composto di commutazione capacità | Condensatore shunt autorigenerante |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-1-3 |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-2-3 |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-3-3 |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-5-3 |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-6-3 |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-7.5-3 |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-8-3 |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-10-3 |
| CJ19-25 | XXFK- △ -16KVA | BSMJ0.4-12-3 |
| CJ19-32 | XXFK- △ -16KVA | BSMJ0.4-14-3 |
| CJ19-32 | XXFK- △ -16KVA | BSMJ0.4-15-3 |
| CJ19-32 | XXFK- △ -16KVA | BSMJ0.4-16-3 |
| CJ19-43 | XXFK- △ -20kva | BSMJ0.4-18-3 |
| CJ19-43 | XXFK- △ -20kva | BSMJ0.4-20-3 |
| CJ19-63 | XXFK- △ -30kva | BSMJ0.4-25-3 |
| CJ19-63 | XXFK- △ -30kva | BSMJ0.4-30-3 |
| CJ19-95 |
|
BSMJ0.4-40-3 |
| CJ19-95 |
|
BSMJ0.4-50-3 |
Soluzione ⅱ: opzioni di co-compensazione
| Contattore di capacità | Interruttore composto di commutazione capacità | Condensatore shunt autorigenerante |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-1-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-2-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-3-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-4-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-5-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-6-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-7-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-8-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-10-3Y |
| CJ19-25 | XXFK-Y-12KVAX3 | BSMJ0.25-12-3Y |
