Nel campo delle infrastrutture elettriche, Keeya, con sede in Cina, è all'avanguardia con la sua esperienza nell'installazione di condensatori shunt ad alta tensione. Adattando soluzioni per soddisfare le esigenze specifiche del cliente, Keeya esemplifica il suo impegno verso installazioni personalizzate e durevoli.

Modello: TBB

Invia richiesta

Descrizione del prodotto

Keeya, una fabbrica illustre e un fornitore affidabile, è specializzata nella fornitura di soluzioni all'avanguardia per l'installazione di condensatori shunt ad alta tensione. Con un impegno per l'innovazione e l'ingegneria di precisione, la nostra fabbrica eccelle nella realizzazione di installazioni di condensatori avanzati progettati per migliorare la qualità dell'energia e l'efficienza nei sistemi ad alta tensione.


La competenza di Keeya nella fornitura di soluzioni personalizzate di installazione di condensatori shunt ad alta tensione garantisce la perfetta integrazione dei condensatori shunt ad alta tensione in diversi sistemi elettrici. Rinomate per la loro costruzione durevole, queste installazioni dimostrano la dedizione di Keeya alla longevità e all'affidabilità a fronte delle diverse esigenze operative. L'enfasi di Keeya sulla personalizzazione e sulla durabilità li posiziona come partner fidato nel promuovere la resilienza e le prestazioni delle reti elettriche ad alta tensione.


Il dispositivo condensatore parallelo ad alta tensione della serie TBB (di seguito denominato dispositivo) è adatto per le serie di alimentazione CA 50 HZ e III 10 KV.


Principali dati tecnici

● La tensione operativa nominale è 10 kV e può funzionare a lungo al di sotto di 1,1 volte la tensione nominale;

● Quando il valore quadratico medio non supera 1,3Un, l'impianto può funzionare continuamente alla frequenza nominale, alla tensione e alla corrente sinusoidali nominali senza stato di transizione;

● L'installazione dispone di protezioni da sovracorrente, sovratensione, sottotensione e altre protezioni per guasti del sistema;

● Per la protezione dal guasto interno del condensatore, oltre alla protezione con fusibile per un singolo set, l'installazione dispone anche di diverse protezioni relè a seconda delle diverse forme di cablaggio principale;

● La progettazione e la lavorazione dell'installazione devono essere conformi al codice GB50227-1995 per la progettazione dell'installazione di condensatori di shunt e alle installazioni di condensatori di shunt ad alta tensione JB711-1993


Introduzione alla struttura

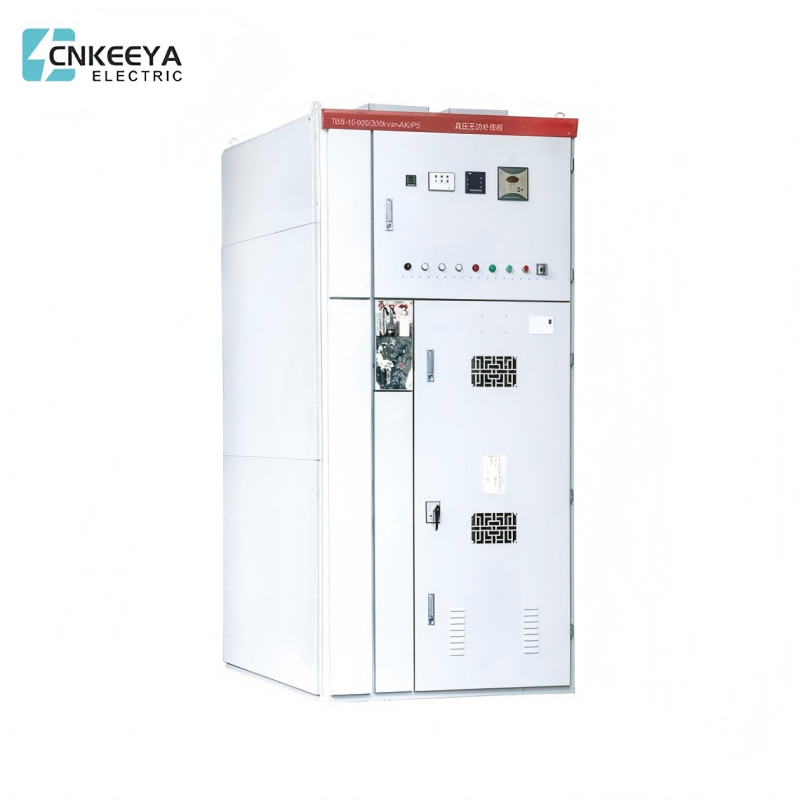

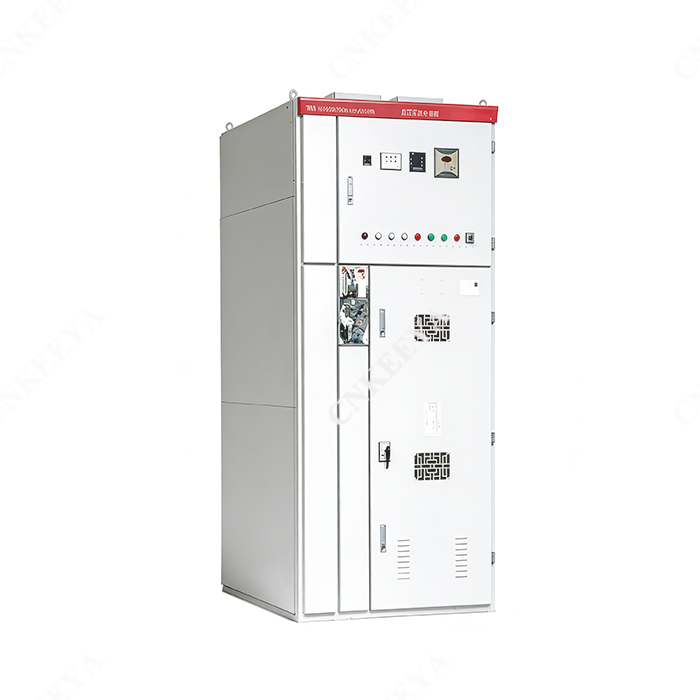

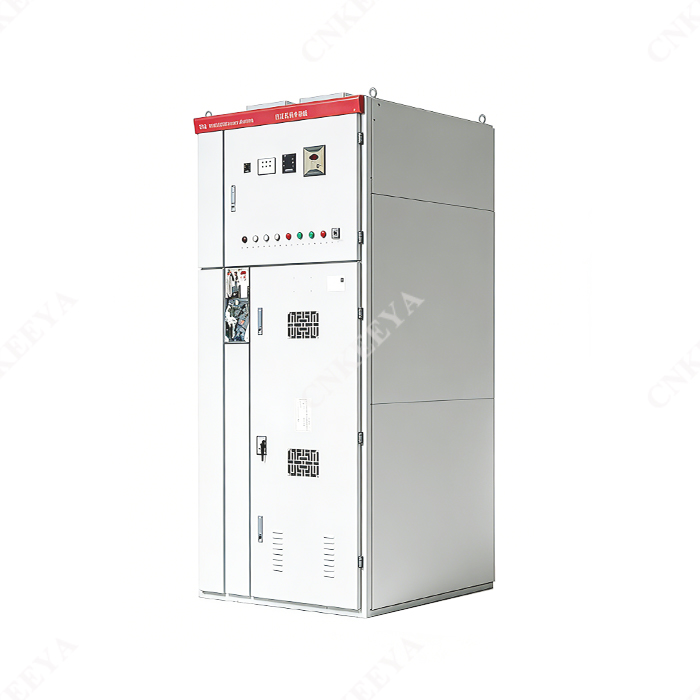

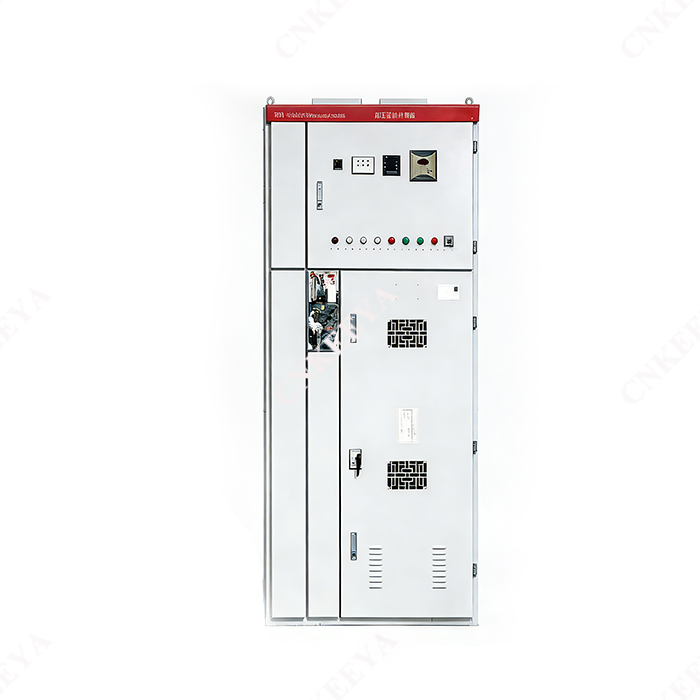

Installazione del condensatore shunt ad alta tensione TBB

La struttura dell'installazione è classificata in tipo di armadio e tipo di assemblaggio. Il tipo di assemblaggio può anche essere classificato in tipo a chip e tipo a smontaggio completo. La struttura dell'armadio dovrà essere prima installata in fabbrica, quindi i componenti dovranno essere rimossi, numerati e trasportati al sito e assemblato secondo il disegno. Da una prospettiva interna, il tipo a chip è principalmente conveniente per la manipolazione. Il tipo completamente assemblato viene solitamente utilizzato all'aperto, il che è principalmente conveniente per la zincatura a caldo. Questo dispositivo è composto principalmente da armadio del reattore, armadio di scarico e armadio dei condensatori.

● Armadio del reattore

L'armadio del reattore viene utilizzato principalmente per limitare la corrente di spunto di chiusura e sopprimere le armoniche. Quando si limita la corrente di spunto di chiusura, il reattore XL=(0,1~1)%XC; quando vengono soppresse più di 5 armoniche, XL=(5~6)%XC ;quando vengono soppresse più di 3 armoniche, XL=(12~13)%XC.

● Cabina di scarico

L'armadio di scarica è composto principalmente da bobina di scarica o trasformatore di tensione, scaricatore all'ossido di zinco e sezionatore di terra. La bobina di scarica è collegata al banco di condensatori in parallelo. Quando il banco di condensatori è scollegato dall'alimentazione, le sue prestazioni di scarica ridurranno il residuo tensione sulla batteria di condensatori dal valore di picco della tensione nominale al di sotto di 50 V entro 5 s. Gli scaricatori di sovratensione all'ossido di zinco vengono utilizzati per limitare la commutazione della tensione causata dalla commutazione di banchi di condensatori. Il sezionatore di terra viene utilizzato per mettere a terra il bus durante la manutenzione in caso di interruzione dell'alimentazione. La configurazione di cui sopra può essere regolata in base alle esigenze dell'utente. Se la modalità di connessione della linea è a doppia stella , l'armadio del condensatore deve essere a doppia fila o con struttura a doppio strato e il trasformatore di corrente deve essere inoltre installato nell'armadio.

● Armadio condensatore

L'armadio del condensatore è composto principalmente da fusibile e condensatore. Quando il guasto interno del condensatore raggiunge il 50%~70%, il fusibile si brucerà e il condensatore guasto verrà separato dal circuito di alimentazione, impedendo l'espansione dell'incidente.

● Assemblaggio dell'installazione del condensatore di shunt

Questa installazione viene utilizzata principalmente per combinare il condensatore di assemblaggio, la bobina di scarica, il parafulmine, l'interruttore di messa a terra e il reattore elettrico. Il condensatore di assemblaggio consiste nell'installare un numero adeguato di singoli condensatori con fusibili interni in una scatola piena di isolamento. La scatola è dotata di valvola limitatrice di pressione e termoregolatore con allarme e contatti di intervento. L'installazione presenta i vantaggi di una piccola area Boor, installazione semplice, funzionamento e manutenzione convenienti, ecc.


Schema di installazione dei condensatori

Installazione del condensatore shunt ad alta tensione TBB

1. Acciaio a 6 canali n. 10 incorporati e ganci con apertura verso il basso;

2. 4 piastre in acciaio incastonate e ganci;

3. Struttura in calcestruzzo;

4. Piatto e gancio d'acciaio incastonati;

5. Piastre e ganci in acciaio incorporati sono uniformemente distribuiti su circonferenza.


Soluzione della linea primaria

La tipica soluzione di installazione del circuito primario è mostrata nella Figura 1, dove l'interruttore di terra è installato in base alle esigenze dell'utente. Durante l'installazione, verrà posizionato nell'armadio di scarico e la profondità dell'armadio verrà modificata in 1.200 mm.


Istruzioni per l'ordinazione

● Capacità del sistema (kVA) e soluzione di cablaggio principale, carico del sistema e modalità di funzionamento;

● Numero armonico, tensione di ciascuna armonica e contenuto di corrente armonica (il produttore può misurare per conto dell'utente);

● Fattore di potenza del sistema, fattore di potenza dopo la compensazione e capacità di compensazione totale (il produttore può progettare per conto dell'utente);

● Piano del sito di installazione, modalità di installazione, modalità di ingresso e uscita dell'installazione;

● Dimensioni del mobile e requisiti di colore.
