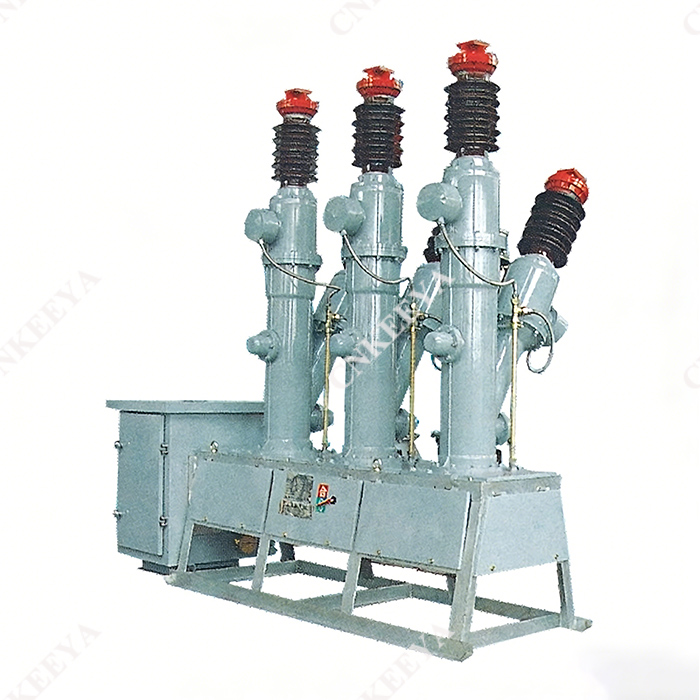

Interruttore automatico per esterni ad esafluoruro di zolfo ad alta tensione LW8(A)-40.5

 Panoramica

 L'interruttore automatico per esafluoruro di zolfo ad alta tensione LW8(A)-40.5 per esterni è un apparecchio elettrico trifase CA 50 Hz per esterni ad alta tensione, che utilizza il gas SF6 come mezzo di estinzione e isolamento dell'arco, adotta una struttura di estinzione dell'arco di tipo a pressione e ha una forte capacità di interruzione. Può essere ampiamente utilizzato nei sistemi di alimentazione con una tensione nominale di 40,5 kV come sottostazione, corrente nominale di apertura e chiusura della centrale elettrica, corrente di cortocircuito e può essere utilizzato come interruttore automatico di collegamento e banco di condensatori. Il trasformatore di corrente interno serve per scopi di misurazione e protezione ed è un prodotto aggiornato dell'interruttore automatico.

 Caratteristiche strutturali

 L'interruttore è una struttura a vasca da esterno di piccole dimensioni, dotata di meccanismo a molla CT14; Il meccanismo è installato insieme al corpo principale, con installazione semplice, debug conveniente, funzionamento affidabile e adatto per operazioni frequenti; L'istituzione ha una durata di vita di oltre 3000 volte;

 Adottando una struttura di estinzione dell'arco ad aria compressa, il potere di interruzione è particolarmente elevato, con un'interruzione cumulativa di 12 volte a 40 kA, stabilendo il record più alto in Cina;

 Prestazioni di tenuta affidabili. Utilizzando guarnizioni di tenuta, la tenuta dinamica adotta un anello di tenuta a forma di "V" con struttura di compensazione della pressione della molla e la scheda di cablaggio secondaria del trasformatore è fornita da una joint venture per garantire un tasso di perdita d'aria annuale inferiore allo 0,5%;

 Il trasformatore di corrente interno è realizzato in lega microcristallina ad elevata permeabilità magnetica, con un livello di precisione di 0,2 o 0,2 secondi. In base alle esigenze dell'utente è possibile collegare 12 trasformatori. Adatto per una linea scarica lunga 50 chilometri senza riaccensione.
