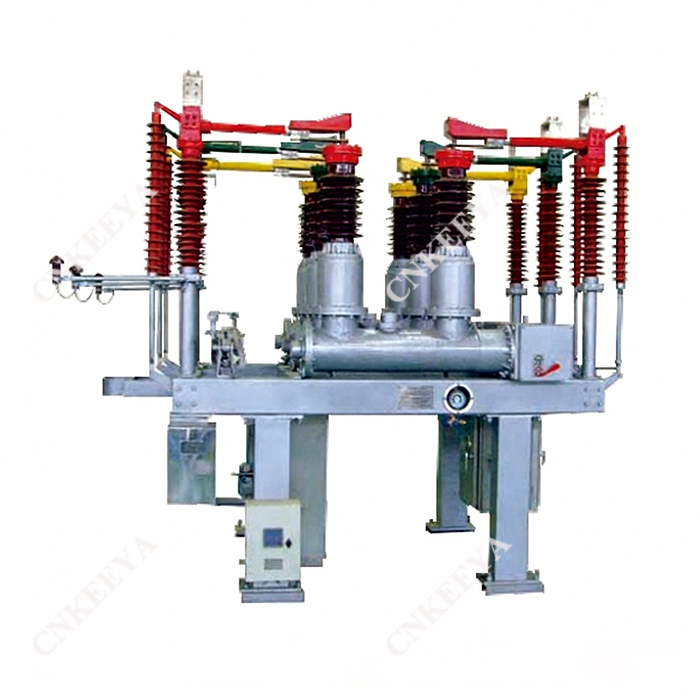

Apparecchio elettrico combinato chiuso per esterni tipo ZCW10-40.5L

 Panoramica

L'apparecchio elettrico combinato chiuso per esterni di tipo ZCW10-40.5L è un set completo di apparecchi elettrici combinati che utilizzano l'aria come gas SF6 di isolamento esterno come mezzo di estinzione dell'arco. Il controllo e la protezione dei sistemi di trasmissione e distribuzione a 72,5 KV per corrente alternata trifase possono essere utilizzati anche per il collegamento di interruttori automatici e per l'apertura e la chiusura di banchi di condensatori. Adatto per sottostazioni urbane, sottostazioni aziendali e sottostazioni montagnose con utilizzo del territorio limitato.

 Caratteristiche strutturali

 L'interruttore è una struttura a vasca da esterno di piccole dimensioni, dotata di meccanismo a molla CT35; Il meccanismo è installato insieme al corpo principale, con installazione semplice, debug conveniente, funzionamento affidabile e adatto per operazioni frequenti; L'istituzione ha una durata di vita di oltre 10000 volte;

 Adottando una struttura di estinzione dell'arco ad aria compressa, il potere di interruzione è particolarmente elevato, con un'interruzione cumulativa di 12 volte a 40 kA, stabilendo il record più alto in Cina;

 Prestazioni di tenuta affidabili Utilizzando guarnizioni di tenuta, la tenuta dinamica adotta un anello di tenuta a forma di "V" con struttura di compensazione della pressione della molla e la scheda di cablaggio secondaria del trasformatore è abbinata a una joint venture, con un tasso di perdita d'aria annuale inferiore allo 0,5%;

 Il trasformatore di corrente interno è realizzato in lega microcristallina ad elevata permeabilità magnetica, con un livello di precisione di 0,2 o 0,2 secondi. In base alle esigenze dell'utente è possibile collegare 12 trasformatori. Adatto per una linea scarica lunga 50 chilometri senza riaccensione.

 Istruzioni per l'ordinazione

 Modello e specifiche dell'interruttore automatico;

 Parametri elettrici nominali (tensione, corrente, corrente di interruzione, ecc.)

 Condizioni ambientali di utilizzo (temperatura ambiente, altitudine, livello di inquinamento ambientale);

 Tensione di funzionamento del comando e tensione del motore;

 La quantità, il rapporto di corrente, la combinazione di livelli e il carico secondario dei trasformatori di corrente interni o esterni; Nomi e quantità di pezzi di ricambio, attrezzi speciali e attrezzature (da ordinare separatamente).
