Quadro di rete ad anello chiuso completamente isolato
  • Quadro di rete ad anello chiuso completamente isolatoQuadro di rete ad anello chiuso completamente isolato

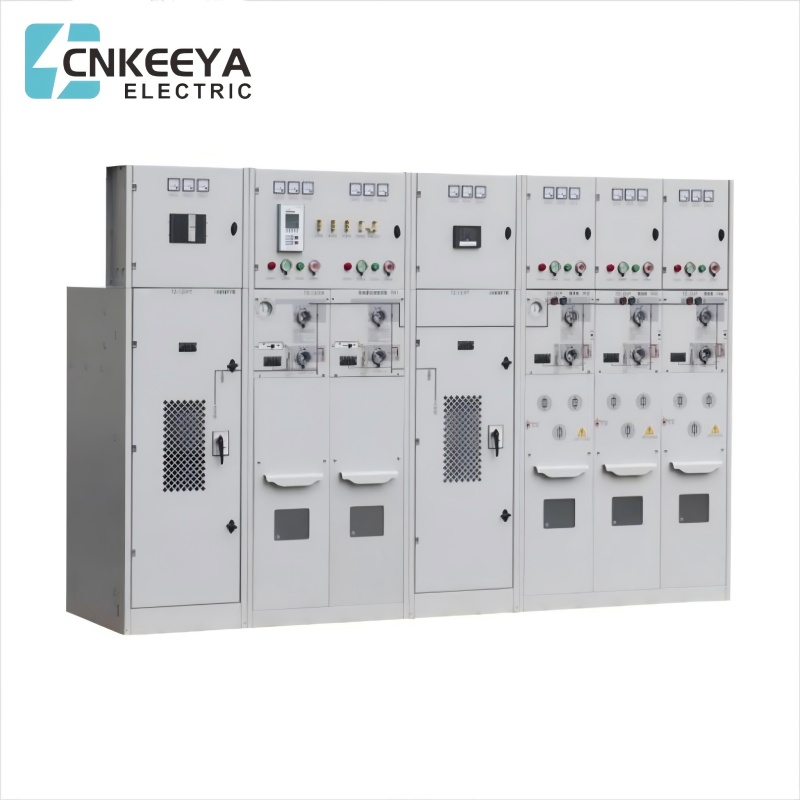

Quadro di rete ad anello chiuso completamente isolato

Marca: KEYYA Modello:KYRM6-12(C)/630-25;KYRM6-12(V)/630 -25 Keeya, un fornitore illustre, offre con orgoglio il quadro di rete ad anello chiuso completamente isolato, un'incarnazione di tecnologia avanzata a un prezzo conveniente. Il nostro impegno per la qualità è completato dalla dedizione alla fornitura di soluzioni a basso costo nel campo dei quadri di rete ad anello chiuso completamente isolati. Keeya è il tuo partner di fiducia, offrendo prodotti ad alte prestazioni che soddisfano sia i requisiti tecnici che le considerazioni di budget. Scegli Keeya per soluzioni all'avanguardia che danno priorità all'efficienza senza compromettere la convenienza.

Modello:KYRM6-12(C)/630-25;KYRM6-12(V)/630 -25

Invia richiesta

Descrizione del prodotto

Marca: KEYYA

Modello:KYRM6-12(C)/630-25;KYRM6-12(V)/630 -25


Keeya, un fornitore illustre, presenta il quadro di rete ad anello chiuso completamente isolato, che unisce perfettamente tecnologia avanzata e soluzioni economicamente vantaggiose. Il nostro impegno nel fornire prodotti di alta qualità è completato dal nostro impegno nel garantire prezzi competitivi. Keeya è la vostra fonte affidabile di soluzioni efficienti ed economiche nel campo dei quadri di rete ad anello chiuso completamente isolati. Collabora con noi per accedere a prodotti di prim'ordine in linea con le tue considerazioni di budget, garantendo affidabilità e convenienza.


L'unità principale ad anello riempito di gas KYRM6-12 è un sistema completamente sigillato e le sue parti sotto tensione e gli interruttori sono racchiusi in un corpo in acciaio inossidabile. L'intero quadro non è influenzato dalle condizioni ambientali esterne, garantendo così l'affidabilità operativa e la sicurezza personale, in modo da ottenere l'assenza di manutenzione. Scegliendo un bus espandibile è possibile realizzare qualsiasi combinazione per ottenere la completa modularità. L'isolamento di sicurezza e la schermatura della barra collettrice estesa garantiscono affidabilità e sicurezza. L'unità principale ad anello a gas SRM6-12 può anche fornire soluzioni di automazione basate su TV, formando il concetto di interruttori intelligenti e riducendo al minimo il carico di lavoro dell'installazione e della messa in servizio in loco.


Caratteristica principale del prodotto


Marca: KEYYA

Modello:KYRM6-12(C)/630-25;KYRM6-12(V)/630 -25



L'unità principale ad anello riempito di gas della serie KYRM6-12 è dotata di gas SF6 utilizzato come mezzo isolante e di estinzione dell'arco. L'Unità è una struttura completamente sigillata e completamente isolata; le parti delle sbarre, degli interruttori e dei punti sono completamente racchiuse in un guscio di acciaio inossidabile. La cavità è riempita con gas SF6 a 1,4 bar e il livello di protezione raggiunge IP67; l'intero dispositivo di commutazione non è assolutamente influenzato dalle condizioni ambientali esterne e il normale funzionamento dell'interruttore può essere garantito anche in condizioni estreme come Booding a breve termine e il prodotto non richiede manutenzione per tutta la vita.

● L'Unità è dotata di un canale di scarico della pressione affidabile e sicuro, che può garantire la sicurezza personale dell'operatore anche in situazioni estreme.

● L'unità è disponibile in due tipi: combinazione di unità fisse e combinazione di unità espandibili.

● L'Unità solitamente entra ed esce dalla parte anteriore e può anche ottenere un'uscita laterale o un'espansione laterale in base alle diverse posizioni di installazione.

● Le dimensioni dell'unità sono facili da installare e possono essere adatte a luoghi con spazio ridotto e condizioni ambientali sfavorevoli.

● L'Unità può essere dotata di motori elettrici, dispositivi di controllo remoto e monitoraggio per soddisfare le diverse esigenze degli utenti.


KYRM6-12

Quadro di rete ad anello chiuso completamente isolato

Parametro tecnico

Modello

Modulo C

Modulo C

Modulo V

Modulo CB

Interruttore combinato


Vacuostato

Sezionatore/sezionatore di terra

Interruttore automatico sottovuoto


Tensione nominale

kV





12

12

Frequenza nominale

Hz





50

50

 Frequenza di potenza resistere alla tensione (distanza fase-fase/isolamento)

kV

42/48

42/48

42/48

42/48

42/48

42/48

Tensione di tenuta all'impulso di un fulmine

kV

75/85

75/85

75/85

75/85

75/85

75/85

Corrente nominale

A

630

Nota 1

630


1250/630


Corrente di interruzione nominale ad anello chiuso

A

630






 Corrente di interruzione nominale della carica del cavo

A

135/135






Corrente di cortocircuito nominale (picco)

A

50

80





Corrente nominale di tenuta di picco

kA

50






Corrente nominale di breve durata

kA/3s







Corrente di interruzione nominale di cortocircuito

kA


31.5

20


25


Corrente di trasferimento nominale

A


1750





Corrente massima del fusibile equipaggiato

A


125





Circuito resistenza

n

≤300

≤600





Vita meccanica

tempo

5000

3000

5000

2000

5000

5000

Nota: 1 lt dipende dalla corrente nominale del fusibile.


KYRM6-12

Quadro di rete ad anello chiuso completamente isolato

Struttura e dimensioni del quadro elettrico

Unità

A

B

C

D

1 via

365

290

331

365

2 vie

690

615

656

690

3 vie

1015

940

981

1015

4 vie

1340

1265

1306

1340

5 vie

1665

1590

1631

1665

6 vie

1990

1915

1956

1990
