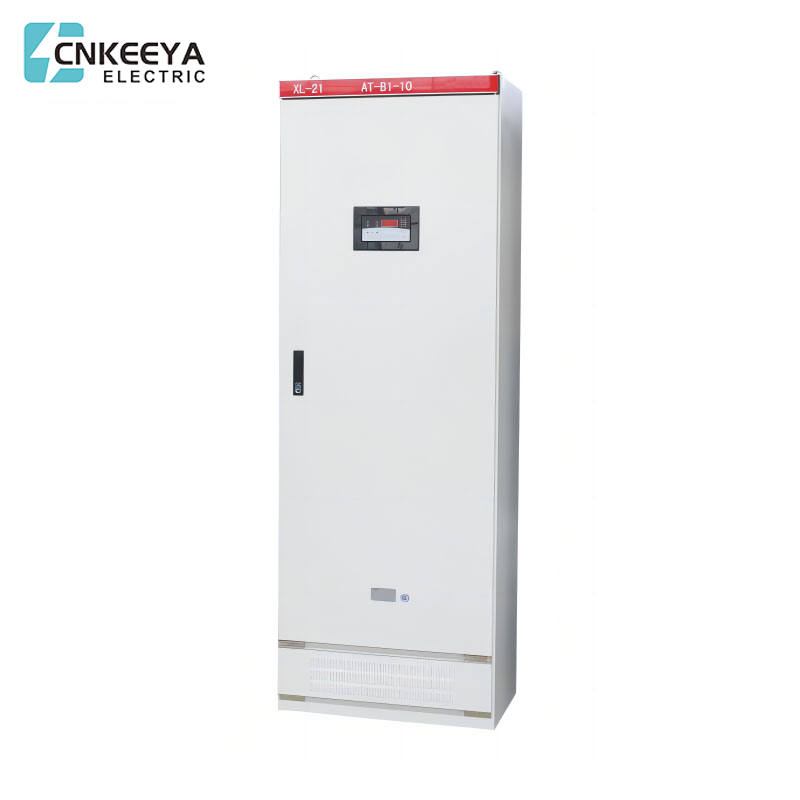

Distribuzione a bassa tensione XL-21

Come fornitori di spicco, Cnkeeya è orgoglioso di offrire soluzioni eccezionali per la distribuzione dell'alimentazione con i loro armadi di distribuzione e controllo a bassa tensione XL-21. Rinomato per il loro impegno per l'alta qualità, Keeya garantisce che ogni gabinetto soddisfi standard rigorosi, fornendo un controllo affidabile ed efficiente sui sistemi a bassa tensione. Con un focus sull'ingegneria di precisione, i prodotti di Cnkeeya sono una testimonianza della loro dedizione all'eccellenza nel campo della distribuzione elettrica, rendendoli una scelta di fiducia per coloro che cercano soluzioni di alto livello per le loro esigenze di controllo.

Modello: XL-21

Invia richiesta

Descrizione del prodotto

CNKEEYA, riconosciuto come fornitori di alto livello, eccelle nella fornitura di armadi di distribuzione e controllo a bassa tensione XL-21 di alta qualità, garantendo precisione e affidabilità senza pari nei sistemi di distribuzione dell'alimentazione.

La nuova scatola di alimentazione XL-21 è ampiamente utilizzata nelle centrali elettriche e nelle imprese industriali e minerarie. Viene utilizzato per la distribuzione dell'alimentazione o dell'illuminazione in AC trifase al di sotto di 500 V con tre fasi trifase, trifase a quattro fasi, trefase a cinque fili ecc. Il corpo della scatola è una struttura completamente chiusa, assemblata da materiali a forma di C o a forma di 8MF. Un nuovo tipo di interruttore di risoluzione del carico rotante viene utilizzato nella casella, che può essere azionato con carico. La porta anteriore è dotata di tensione e corrente che indicano strumenti, nonché luci di segnale, pulsanti, modifica sugli interruttori e altri componenti principali. La scatola di distribuzione adotta nuovi componenti auto-progettati, struttura compatta, bell'aspetto, manutenzione conveniente e una varietà di soluzioni di cablaggio per gli utenti. È un prodotto ideale per sostituire la vecchia scatola di alimentazione XL-21.


Usa l'ambiente

● Temperatura ambiente: -5 ℃ ~ +40 ℃ e la temperatura media entro 24 ore non supera +35 ℃.

● Altitudine: non più di 2000 m.

● Umidità relativa: non più del 50% quando la temperatura dell'aria ambiente è +40 ℃; Una maggiore umidità relativa può essere possibile a temperature più basse (ad esempio: 90%a+20 ℃), tenendo conto delle variazioni di temperatura ammissibili producono una moderata condensa.

● Quando è installata l'apparecchiatura, l'inclinazione dal piano verticale non deve superare i 5 °.

● L'apparecchiatura deve essere installata in un luogo in cui non vi sono gravi vibrazioni, impatto e corrosione.

Nota: se superi le condizioni di cui sopra, è possibile consultare la nostra azienda.


Parametro tecnico

Serie n.

Nome

Unità

Valore

1

Tensione nominale del circuito principale

V

AC: 380

2

Tensione nominale del circuito ausiliario

V

AC: 220.380

3

Frequenza nominale

Hz

50

4

Tensione di isolamento nominale

V

660

5

Corrente nominale

A

≤ 800a


XL-21 Nuova serie di power box

Precauzioni per l'installazione, l'accettazione e la messa in servizio

Dopo l'arrivo del prodotto, controlla prima se l'imballaggio è intatto e non danneggiato. Se viene riscontrato qualsiasi problema, si prega di avvisare il dipartimento pertinente per scoprire la causa. Per i prodotti che non sono installati immediatamente, dovrebbero essere collocati in un luogo appropriato in base alle normali condizioni di servizio.

● L'acciaio e i bulloni del canale di base per l'installazione del prodotto sono preparati dall'utente e il foro di connessione tra l'acciaio del canale di base e il corpo dell'armadio (vedere la Figura 1)

● Dopo aver installato il prodotto, eseguire ispezioni e test prima di metterlo in funzione

● Controllare se il corpo dell'armadio è staccato dal film di vernice multistrato e se l'armadio è asciutto e pulito;

● Se l'on-off dei principali apparecchi elettrici e contatti ausiliari sono affidabili e accurati;

● se il principio di selezione e cablaggio dei componenti principali è conforme al disegno schematico;

● Utilizzare un hmeter Mego da 500 V con un valore di isolamento non inferiore a 1 m2. Quando si misura, presta attenzione a scollegare il cablaggio dei componenti elettronici che non possono resistere alla tensione.

● Precauzioni per l'uso

Dopo che l'interruttore ad aria a bassa tensione viene acceso e spento per molte volte, causerà alcune ustioni dei contatti principali e genereranno materiali di carbonio in modo da aumentare la resistenza al contatto. L'interruttore universale a bassa tensione deve essere mantenuto e riparato regolarmente in base ai requisiti delle sue istruzioni operative.


Forma della scatola e dimensioni dell'installazione

A B C D H
800 (600) opzionale 500 (400) opzionali 650 (450) 450 (350) 1800 (1600) opzionale

● Tutti i modelli del prodotto (incluso il numero di soluzione del circuito principale e il numero del piano del circuito ausiliario

● Il diagramma del sistema del circuito principale, il diagramma di layout dell'armadio.

● Il diagramma schematico elettrico del circuito ausiliario.

● Elenco dei componenti per il gabinetto (specifiche principali del bus).

● Il colore del mobile (se non richiesto, viene fornito in grigio beige) e le dimensioni del mobile. Altri requisiti speciali che sono incompatibili con le normali condizioni di servizio del prodotto.
